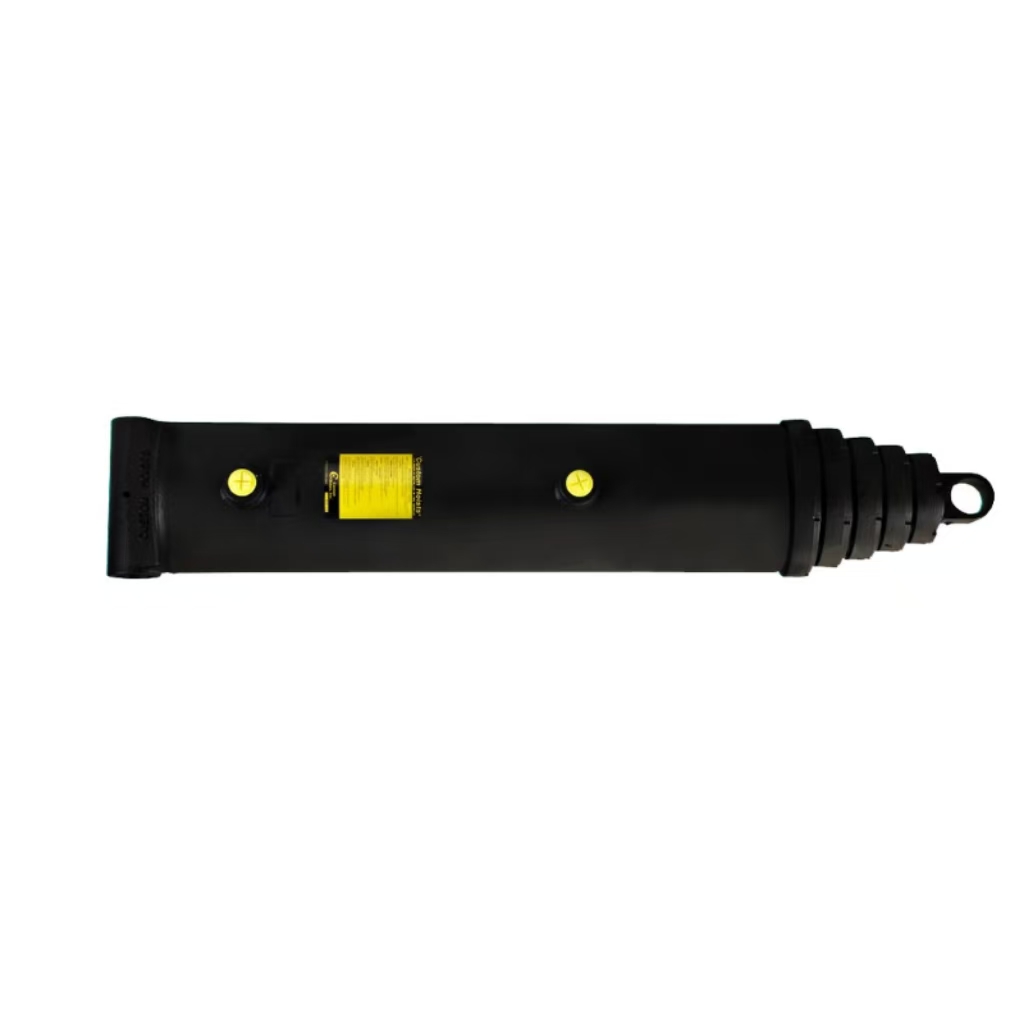

Costruito per garantire robustezza e facilità di manutenzione, questo cilindro telescopico a semplice effetto CH è dotato di montaggio a tubo incrociato, stadi in acciaio lucidato e finitura con primer. Le guarnizioni a V tengono sotto alta e bassa pressione, mentre i dadi premistoppa esterni aggiungono supporto e semplificano la manutenzione.
Body o.d.:
9,5 polliciStroke:
279,25 polliciPSI:
2000Retracted:
77,5 polliciIl montaggio a tubo trasversale è standard
Sono disponibili design personalizzati e con perno
Ricostruibile
La baderna a V garantisce la tenuta ad alta e bassa pressione
I dadi premiguarnizioni esterni forniscono un supporto aggiuntivo per i tubi e semplificano la manutenzione
Palchi in acciaio lucido
Primer finito
I volumi elencati sono a piena estensione
| Peso: | 746,00 LBS |
| Foro: | 8 pollici |
| Colpo: | 279,25 pollici |
| Diametro esterno del corpo: | 9,5 pollici |
| PSI: | 2000 |
| Diametro asta: | N / A |
| Diametro perno: | N / A |
| Ritirato: | 77,5 pollici |
| Esteso: | 356,75 pollici |
| Dimensione della porta: | 1,0 NPTF |
| Carico della colonna: | 100.520 @ 2000 PSI |
| Montaggio: | Tubo trasversale |
| Fasi: |
Cinque |
Questo specifico modello CH vanta una dimensione dell'alesaggio di 8 pollici abbinata a una corsa effettiva cumulativa di 279,25 pollici, con una lunghezza complessiva retratta di 77,5 pollici e una dimensione completamente estesa che raggiunge 356,75 pollici. La pressione operativa continua nominale è fissata a 2.000 PSI e ogni cilindro finito supera il test di scoppio idrostatico di fabbrica a 5.000 PSI prima della spedizione per eliminare il rischio di perdite nascoste. Con un peso di 746 libbre per unità, la canna principale dal diametro esterno di 9,5 pollici adotta un tubo d'acciaio senza saldatura ispessito per difendersi dall'impatto laterale da miniere irregolari e strade di trasporto fuoristrada. Il diametro dello stelo e il diametro del perno sono contrassegnati con NA perché questo design telescopico a semplice effetto si basa sull'estensione sequenziale della canna anziché su uno stelo del pistone esposto per il sollevamento del carico.
