Dimensioni (L*P*A):2880x2450x2700 Dimensioni tavola (mm):1000x500 Numero di assi:5 Corsa tavola (X) (mm):800 Corsa tavola (Y) (mm):500 Corsa tavola (Z) (mm):500 Precisione di posizionamento (mm): 0,0075 Ripetibilità (X/Y/Z) (mm): 0,005 Gamma di velocità del mandrino (r.p.m): 1 - 8000 r.p.m Potenza motore mandrino (kW): 7,5 Massimo. Carico tavolo (kg): 600 kg minimo Momento del cambio utensile:3
La fresatrice si riferisce alla fresatrice utilizzata per elaborare varie superfici di un pezzo. In generale, la fresa è azionata principalmente dal movimento rotatorio e il pezzo in lavorazione e la fresa si muovono con un movimento di avanzamento. Può essere lavorato in piano, scanalatura, può anche essere lavorato con una varietà di superfici curve, ingranaggi e così via.
Sabbia resinosa di alta qualità
Fuso di Taiwan
Vite a ricircolo di sfere e dado di bloccaggio Taiwan
Bombola di pressione di Taiwan
Giunto NSK giapponese con accoppiamento R+W tedesco
Sistema di lubrificazione automatica
Convogliatore trucioli opzionale
Applicazione:

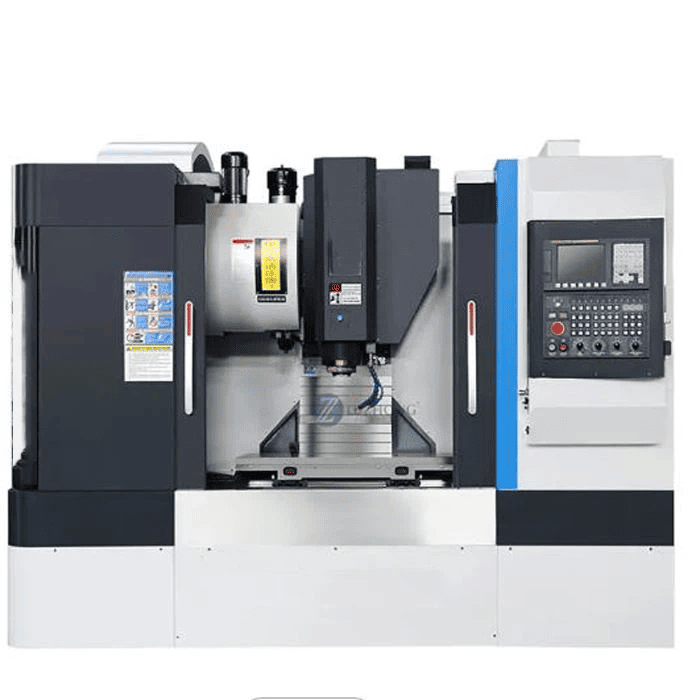

Questo VMC è adatto per la lavorazione meccanica e la costruzione di stampi e può adattarsi alle esigenze di lavorazione grezza
lavorazione per completare la lavorazione. Può anche completare molte procedure di lavoro come fresatura, foratura, maschiatura, alesatura, ecc.
Tutti i parametri possono essere personalizzati
Parametri del campione
| NO. | Articolo | Specifiche |
|---|---|---|
| A Parametri tecnici della macchina utensile: | ||
| 1 | Il corpo macchina e tutte le parti sono realizzati in nanofusioni | |
| 2 | Dimensioni del tavolo | 500×400mm |
| 3 | Scanalatura a T (larghezza x quantità x spaziatura) | 10×5×78mm |
| 4 | Il carico più grande | 200KG |
| 5 | Altezza massima di alimentazione | 280 mm |
| 6 | Distanza dalla faccia del mandrino al pezzo da lavorare | 100-280 mm |
| 7 | Corsa triassiale X/Y/Z | 450/400/170mm |
| 8 | Il diametro del mandrino | Ø100mm |
| 9 | Velocità del mandrino | 36000 giri/min |
| 10 | Potenza del motore del mandrino | 6KW |
| 11 | Capacità della libreria utensili mandrino | 8 |
| 12 | Orario cambio utensile | 5S |
| 13 | Il cono del mandrino | ISO25 |
| 14 | Classi della biblioteca di coltelli | Rotazione del servodisco |
| 15 | Velocità di movimento rapido X/Y/Z | 12/12/12m/Min |
| 16 | Velocità di elaborazione | 6－12m/min |
| 17 | Precisione di posizionamento | ±0,006/300 mm |
| 18 | Precisione di posizionamento ripetitivo | ±0,006/300 mm |
| 19 | Precisione della superficie lavorata | ≤Ra1,6 |
| 20 | La precisione della lavorazione | ±0,01 mm |
| 21 | Cinque assi a quattro assi opzionali | SÌ |
| 22 | Angolo di rotazione dell'asse A | ±105 gradi |
| 23 | Angolo di rotazione dell'asse C del quinto asse | 360 gradi |
| 24 | Modalità di collegamento a cinque assi | 5 assi con lo spostamento |
| 25 | Tensione di lavoro | 380 V/50 HZ±10% o 220 V/60 HZ |
| 26 | Dimensioni della macchina (l * W * H) | 1450×1600×2100 mm |
| 27 | Il peso corporeo | 1500 kg |
| B Dettagli sulla configurazione della macchina utensile, parametri del marchio: | ||
| 1 | La configurazione del sistema | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Il fuso | Mandrino raffreddato ad olio ad alta precisione, alta velocità e molto silenzioso da 6KW |
| 3 | Vite a ricircolo di sfere | Giappone NSK, Germania RexRoth) 2005 |
| 4 | Guida lineare | Guida ad alta precisione Taiwan HIWIN/ABBA H25 |
| 5 | Servounità | Servomotore Panasonic 750W/Ncstudio |
| 6 | Cuscinetto in vergella | Cuscinetto di precisione TPI di Taiwan |
| 7 | Commutazione dell'alimentazione | Trama Taiwan Ming |
| 8 | Interruttore elettrico | Cina |
| 9 | convertitore | * Convertitore quadrato |
1.Fresatrice a portale: compresa la fresatrice e l'alesatrice a portale, la fresatrice e piallatrice a portale e la fresatrice a doppia colonna, vengono utilizzate per la lavorazione di pezzi di grandi dimensioni.
2.Fresatrice a colonna singola e fresatrice a braccio singolo: la testa di fresatura orizzontale della prima può muoversi lungo la guida della colonna, la tavola per l'avanzamento longitudinale; La testa di fresatura di quest'ultimo può muoversi orizzontalmente lungo la guida a sbalzo e il cantilever può anche regolare l'altezza lungo la guida a colonna. Entrambi vengono utilizzati per la lavorazione di pezzi di grandi dimensioni.
3.il tavolo non solleva la fresatrice: ci sono due tipi di tavolo di lavoro rettangolare e tavolo di lavoro rotondo, è una fresatrice di medie dimensioni tra la fresatrice con tavolo elevatore e la fresatrice a portale. Il suo movimento verticale si ottiene sollevando la testa di fresatura sulla colonna.
4.Fresatrice per strumenti: una piccola fresatrice con tavolo elevatore, utilizzata per la lavorazione di strumenti e altre piccole parti.
5. Fresatrice per utensili: utilizzata per la produzione di stampi e utensili, dotata di testa di fresatura verticale, tavola angolare universale e spina e altri accessori, ma anche per lavorazioni di foratura, alesatura e interpolazione.
6. Altre fresatrici: come la fresatrice per chiavetta, la fresatrice CAM, la fresatrice per albero motore, la fresatrice per perni di rotolamento e la fresatrice per lingotti quadrati, ecc., sono fresatrici speciali prodotte per la lavorazione del pezzo corrispondente.
HCIC è un produttore idraulico professionale con 25 anni di esperienza nell'esportazione, impegnato principalmente nella progettazione, produzione, installazione, trasformazione, messa in servizio di sistemi idraulici e servizi di vendita di marchi di componenti idraulici.
Abbiamo più di 30 anni di esperienza completa nella produzione di cilindri idraulici e servizi di progettazione di sistemi idraulici. La nostra forza globale è tra le migliori al mondo e il 90% delle nostre vendite proviene da clienti abituali. Tutti i clienti sono soddisfatti della qualità del nostro servizio. La nostra base di produzione si trova a Jinan, nella provincia di Shandong, in Cina. È una città molto culturale e ci sono molti grandi porti nelle vicinanze.
1. 13 anni di esperienza.
2. Lavorazione perfetta. Da sempre impegnata nella ricerca e nello sviluppo.
3. Garantire che i prodotti soddisfino gli standard di qualità.
4. Assicurarsi che la merce venga consegnata in tempo.
5. Ti risponderemo entro 2 ore.
6. Fornire un servizio cordiale e amichevole e un servizio post-vendita.
7. Garantiamo la buona qualità e il miglior servizio, poiché acquisti dal fornitore locale.
8. Sono disponibili disegni, colori, stili, modelli e dimensioni assortiti.
9. Le specifiche personalizzate sono benvenute.
1.Come garantirai la qualità?
Testeremo e invieremo il video di test alla conferma dell'acquirente prima della spedizione.
2.Quando spedirai l'ordine?
Una volta ricevuta la conferma del pagamento, faremo del nostro meglio per spedire entro 48 ore.
3.Come posso monitorare il mio ordine?
Una volta spedito l'ordine, ti invieremo un'e-mail con i dettagli della spedizione.
4.Se non fossi soddisfatto dei prodotti, posso restituire la merce?
Sì, offriamo un servizio di sostituzione e riparazione durante il periodo di garanzia.
5.Come si fa a rendere la nostra attività un buon rapporto a lungo termine?
UN. Manteniamo una buona qualità e un prezzo competitivo per garantire che i nostri clienti ne traggano vantaggio;
B. Rispettiamo ogni cliente come nostro amico e facciamo sinceramente affari e facciamo amicizia con loro, non importa da dove provengano.
