Esaminare le dimensioni del cilindro idraulico con cerniera doppia 53-4592-106, corsa di 106,06 pollici, attacco NPTF da 3/4 pollici e peso di catalogo di 208 libbre per le apparecchiature OEM a corsa lunga.
Stroke:
2.694 mmClosed length,:
1.219 mmExtended length:
3.913 mmPort:
3/4 nell'NPTFIl cilindro idraulico a doppia cerniera 53-4592-106 è un modello della serie 4000 a corsa lunga elencato nel catalogo HCIC-2026. La sua corsa di catalogo da 106,06 pollici lo colloca in una discussione di installazione diversa da un attuatore compatto: la macchina deve avere spazio per un lungo cambiamento nell'interasse del perno e le staffe e i tubi flessibili devono rimanere controllati durante tutto il movimento.
Per un costruttore OEM o un team di manutenzione, il punto di partenza utile è la riga dimensionale completa. Comprende corsa, lunghezza chiusa, lunghezza estesa, dimensioni di montaggio, attacco, volume dell'olio e peso. Questi valori aiutano gli ingegneri a confrontare il modello con un cilindro esistente o con un nuovo layout di macchina prima di richiedere un preventivo di progetto.

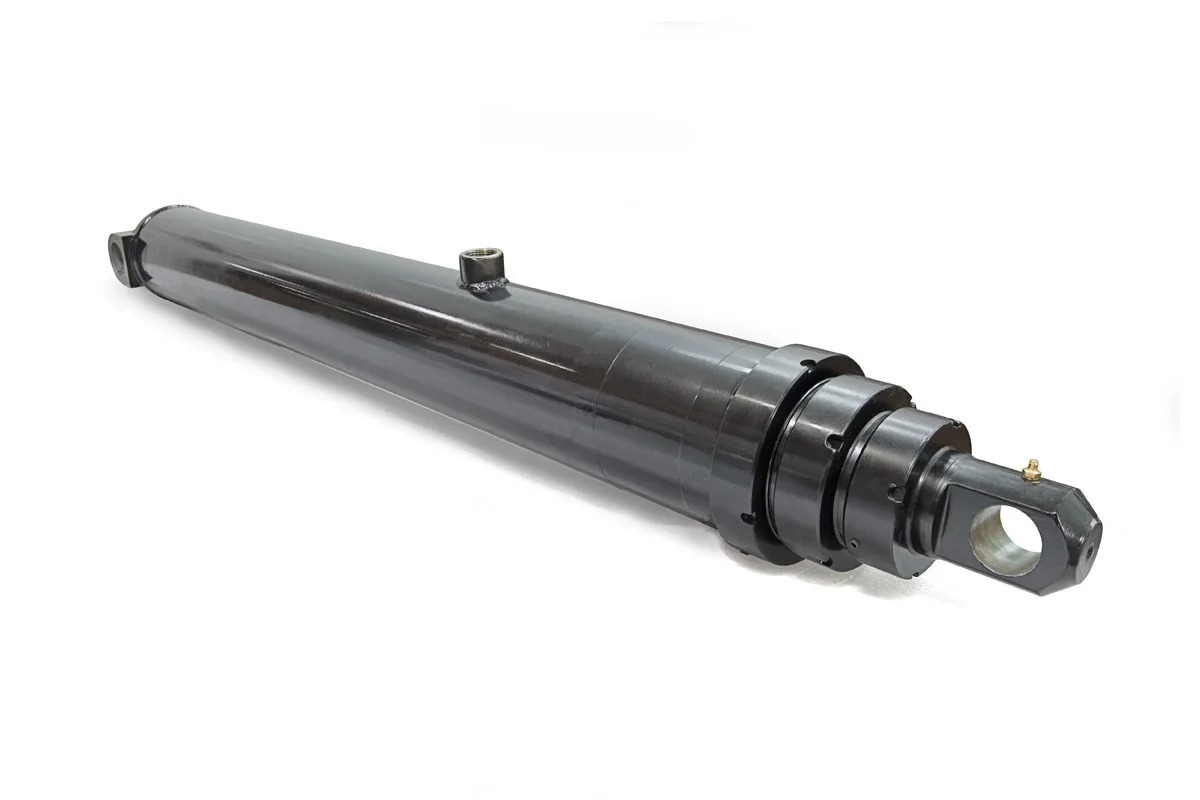

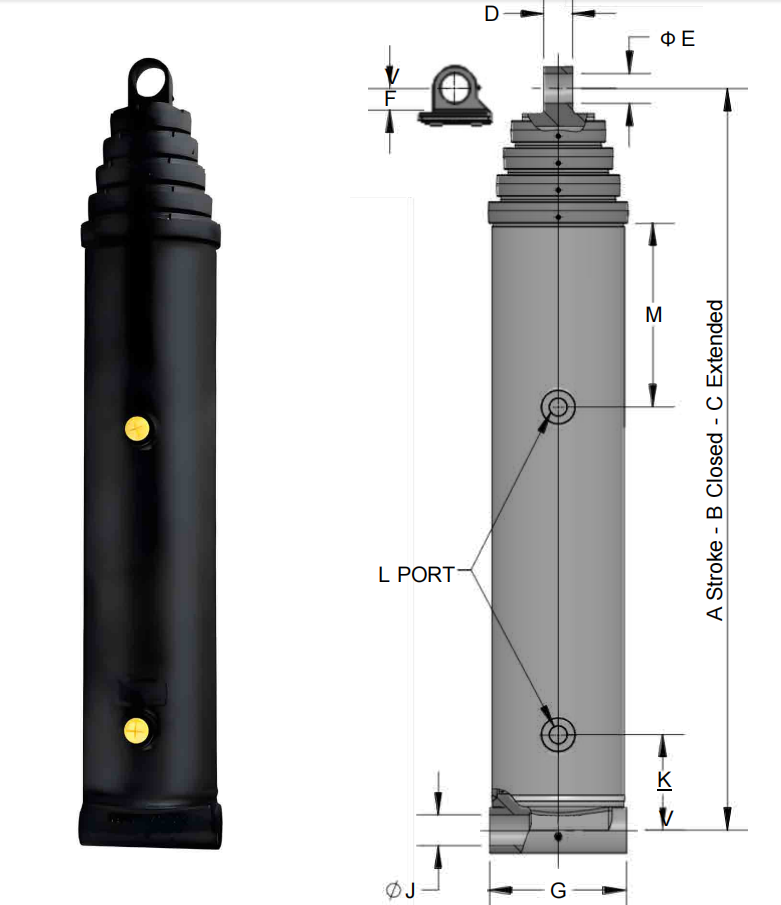

| Articolo | Valore in pollici | Valore metrico |
|---|---|---|
| Modello | 53-4592-106 | 53-4592-106 |
| Serie | Serie 4000 | Serie 4000 |
| Ictus, A | 106,06 pollici | 2.694 mm |
| Lunghezza chiusa, B | 48,00 pollici | 1.219 mm |
| Lunghezza estesa, C | 154,06 pollici | 3.913 mm |
| Dimensione D | 1,50 pollici | 38 mm |
| Dimensione E | 2,06 pollici | 52 mm |
| Dimensione F | 2,00 pollici | 51 mm |
| Dimensione G | 7,00 pollici | 178 mm |
| Dimensione J | 2,06 pollici | 52 mm |
| Dimensione K | 19,50 pollici | 495 mm |
| Porta | 3/4 nell'NPTF | 3/4 nell'NPTF |
Il catalogo non fornisce una garanzia universale di pressione, carico o durata di servizio per il 53-4592-106. La selezione finale richiede il percorso di carico reale della macchina, le condizioni idrauliche e un esame della sicurezza.
Un cilindro pin-to-pin non funziona in modo isolato. Il perno fisso, il perno mobile e il meccanismo collegato definiscono il movimento. Per il 53-4592-106, il catalogo elenca 48,00 pollici chiusi e 154,06 pollici estesi. La macchina pertanto necessita di un percorso controllato attraverso un ampio cambiamento nella distanza del centro del perno.
Prima dell'installazione, mappare le due posizioni finali e diverse posizioni intermedie. Controllare se il cilindro rimane entro l'intervallo angolare previsto, se le staffe di montaggio trasportano il carico nella direzione corretta e se la struttura circostante lascia spazio al movimento del corpo, dello stelo, dei perni e del tubo.
Una corsa lunga rende anche più importante il routing. I tubi devono seguire il gruppo in movimento senza allungarsi, impigliarsi o sfregare contro il telaio. Le squadre di assistenza dovrebbero essere in grado di raggiungere il porto e montare l'hardware senza smontare apparecchiature non correlate.
Le dimensioni del catalogo D, E, F, G, J e K forniscono il punto di partenza dimensionale per la disposizione di montaggio. Confrontateli con il disegno della macchina invece di dare per scontato che la corsa lunga sia l'unico requisito di montaggio.
La porta NPTF da 3/4 pollici deve corrispondere alla pratica dell'impianto idraulico e dei raccordi idraulici esistente. Verificare l'adattatore, il metodo di tenuta, il raggio di curvatura del tubo e l'orientamento della porta prima di installare la bombola in uno spazio ristretto.
La riga del prodotto elenca il volume di olio di riempimento di 1,7 galloni e il volume di olio esteso di 6,0 galloni. L'impianto idraulico deve disporre di un volume di serbatoio utilizzabile sufficiente per il cilindro, i tubi flessibili, il blocco valvole e la posizione operativa effettiva. Questi valori di catalogo non rappresentano un calcolo completo del dimensionamento del serbatoio.
Il peso indicato è di 208 libbre. Questo valore è importante durante il trasporto, la pianificazione dell'installazione e la progettazione della staffa. Fornire un metodo di sollevamento sicuro e verificare che la struttura della macchina possa supportare il cilindro e trasferire il carico di lavoro attraverso i giunti a perno.
Il 53-4592-106 può essere revisionato per apparecchiature OEM a corsa lunga e progetti di sostituzione che utilizzano un cilindro pin-to-pin. È un candidato per meccanismi in cui i punti di montaggio fissi e mobili sono distanti tra loro alla massima estensione, a condizione che la geometria della macchina corrisponda alle dimensioni del catalogo.
Un preventivo non dovrebbe basarsi solo sul numero del modello. HCIC necessita del disegno della macchina o di misurazioni precise sul campo, della pressione operativa, della direzione del carico, della frequenza del ciclo, dei dettagli dei perni e delle informazioni sulla connessione idraulica per valutare l'applicazione.
Il cilindro idraulico pin-to-pin 53-4592-106 è un'opzione della serie 4000 a corsa lunga per meccanismi che richiedono una modifica definita della distanza del centro del perno. La sua corsa di 106,06 pollici, la lunghezza chiusa di 48,00 pollici, la lunghezza estesa di 154,06 pollici, la porta NPTF da 3/4, il valore di riempimento di 1,7 galloni, il valore esteso di 6,0 galloni e il peso di catalogo di 208 libbre forniscono a un team OEM una base precisa per la revisione iniziale del montaggio.
Inviare la geometria del movimento completo, i dettagli di montaggio, i dati idraulici e il piano di movimentazione a HCIC prima di ordinare. Tali informazioni sono necessarie per determinare se questo modello per viaggi lunghi corrisponde alla macchina completa.
HCIC, nota anche come Jinan Huachen Industrial Co., Ltd., fornisce cilindri idraulici, centraline idrauliche e relativi componenti per veicoli, movimentazione dei rifiuti, attrezzature edili e industriali. L'idoneità del prodotto deve essere confermata rispetto al progetto completo della macchina e ai requisiti di sicurezza applicabili.
