Il 4TG-E130x1307 è un cilindro idraulico telescopico sottoscocca per rimorchio ribaltabile a quattro stadi con corsa di 1.307 mm, pressione di esercizio massima di 180 bar e gamma di ribaltamento a catalogo di 15-25 tonnellate.
Number of stages:
4 fasiStroke:
1.307 mmMass:
58 chilogrammiWorking volume:

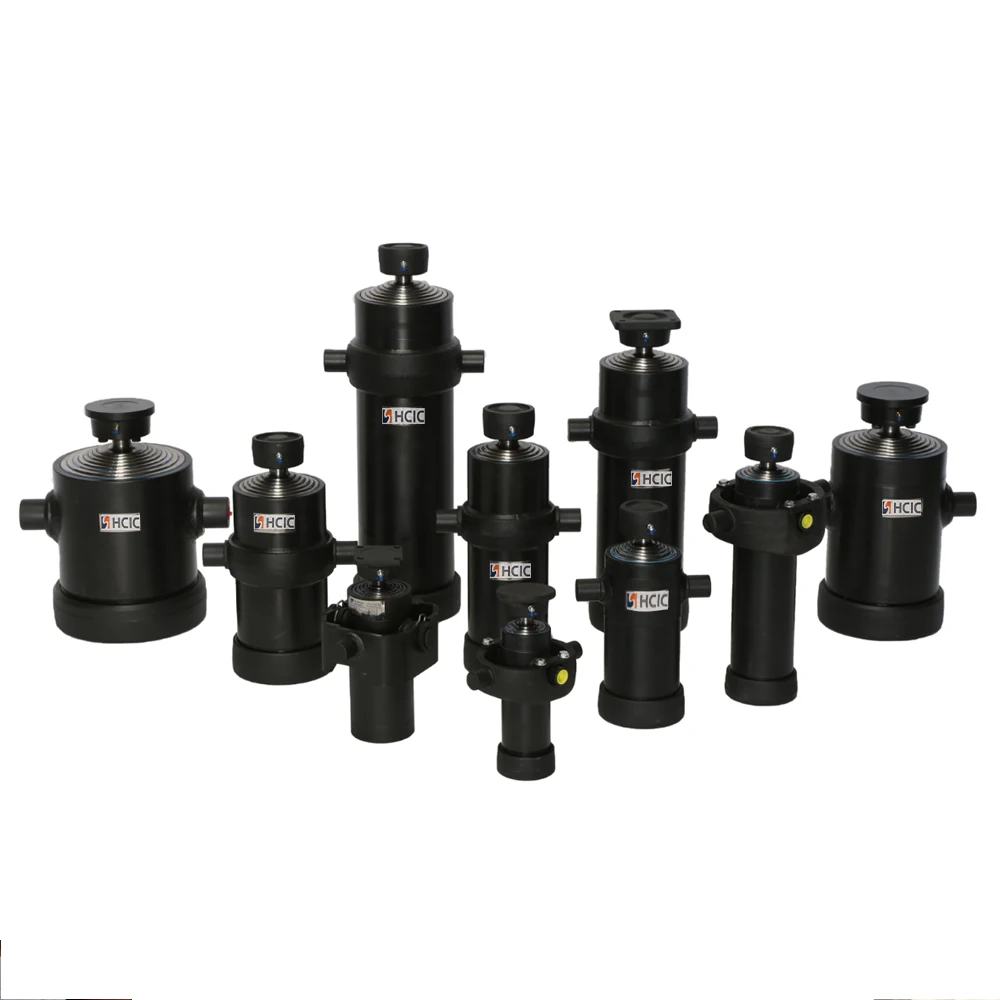

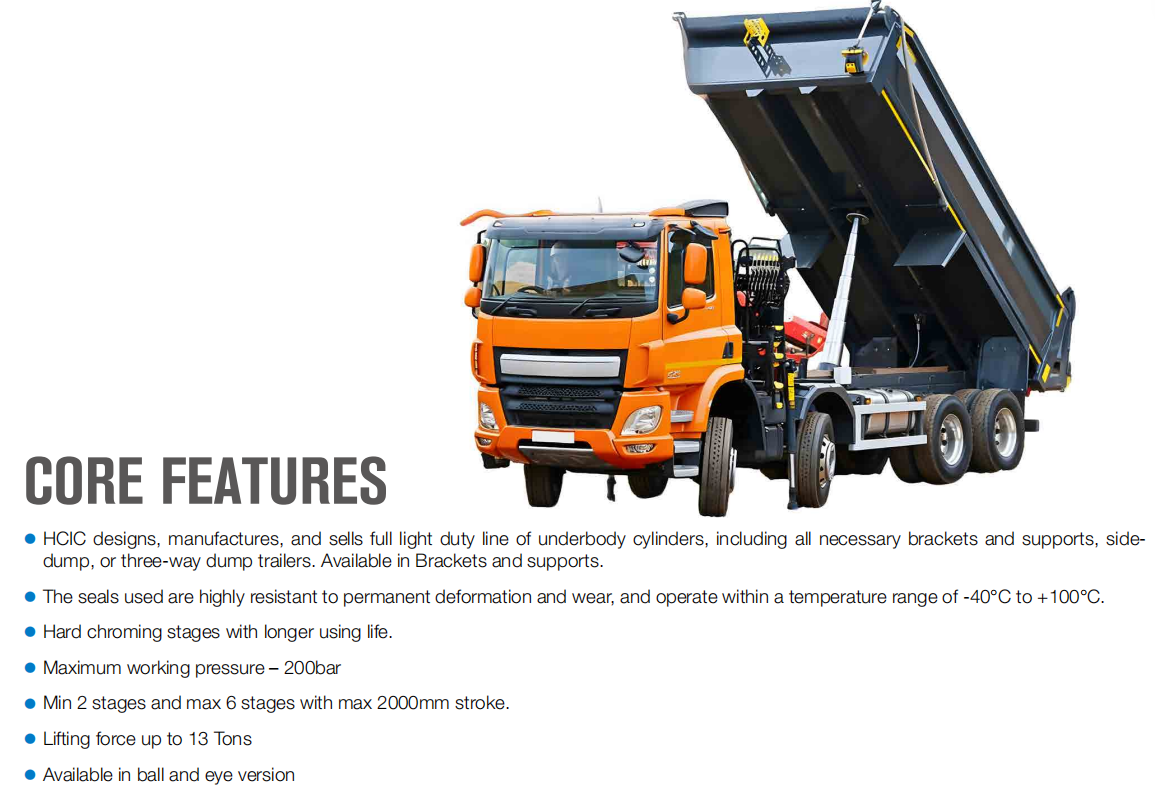

13,7 litriIl 4TG-E130x1307 è un cilindro idraulico telescopico sottoscocca per rimorchio con cassone ribaltabile a quattro stadi elencato nel catalogo HCIC-2026. Fa parte della gamma di sottoscocca per carichi leggeri per rimorchi con scarico laterale e a tre vie, dove una corsa lunga deve adattarsi sotto la carrozzeria e il telaio.
Il modello fornisce un punto di partenza definito per una revisione OEM o di un cilindro sostitutivo: quattro stadi, corsa di 1.307 mm, pressione di esercizio massima di 180 bar e una gamma di capacità di ribaltamento a catalogo di 15-25 tonnellate. Il cilindro deve essere adattato alla struttura completa del rimorchio, al circuito idraulico e alla disposizione di montaggio prima dell'acquisto.
| Parametro | Valore di catalogo |
|---|---|
| Modello | 4TG-E130x1307 |
| Tipo di prodotto | Cilindro idraulico telescopico sottoscocca |
| Numero di stadi | 4 |
| Colpo | 1.307 mm |
| Massa | 58 chilogrammi |
| Volume di lavoro | 13,7 litri |
| Pressione massima di esercizio | 180 bar |
| Gamma di capacità di ribaltamento del catalogo | 15-25 tonnellate |
| Dimensione L | 545 mm |
| Dimensione A | 216 mm |
| Dimensione B | 329 mm |
| Dimensione C | 132 mm |
| Dimensione D | 92 mm |
| Dimensione E | 58 mm |
I valori sopra riportati sono trascritti dalla tabella del cilindro idraulico telescopico sottoscocca nel catalogo HCIC-2026 in dotazione, pagina PDF 18. Nella tabella stampata, la riga per 4TG-E130x1307 mostra quattro stadi, una corsa di 1.307 mm, una massa di 58 kg, un volume di lavoro di 13,7 litri e una pressione di lavoro massima di 180 bar.

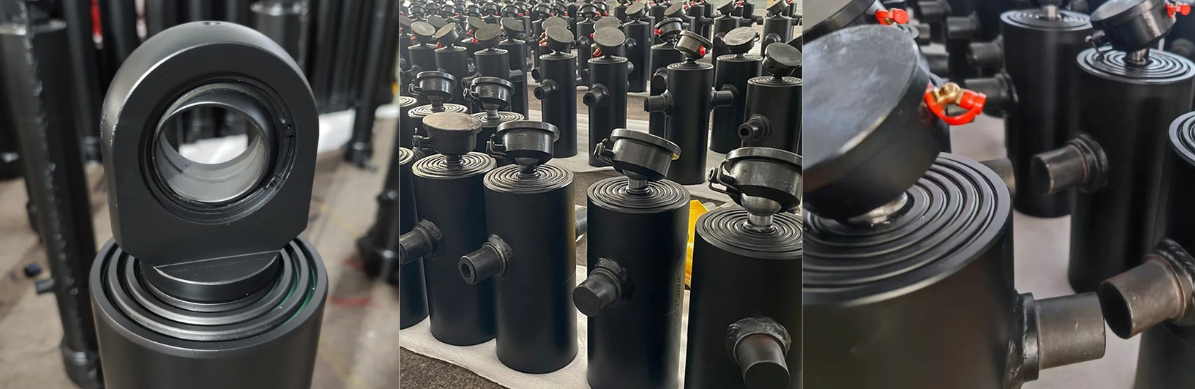

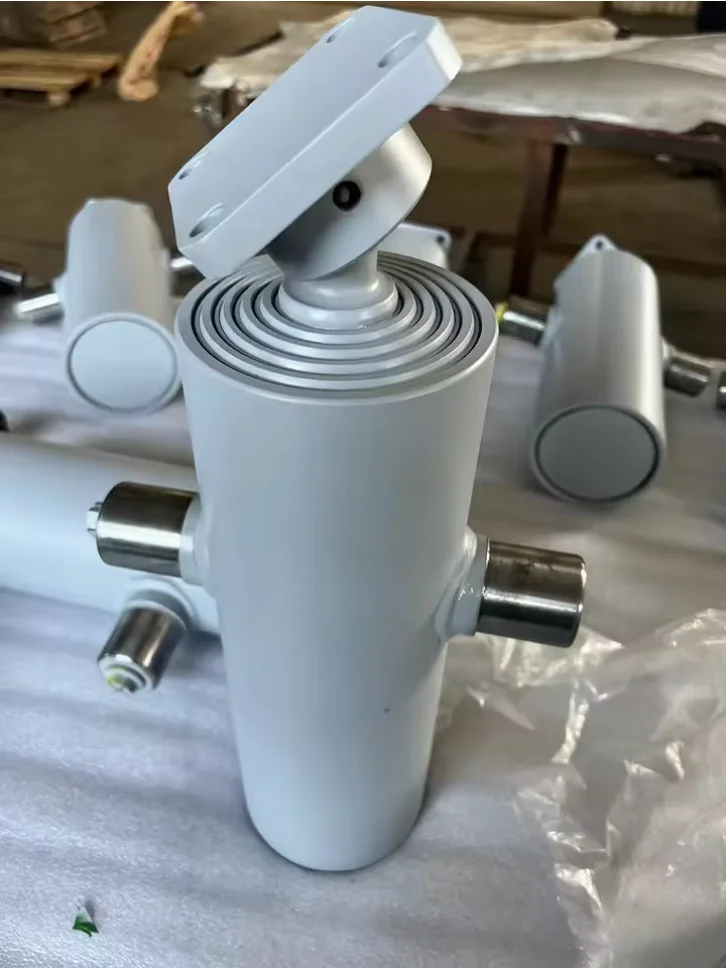

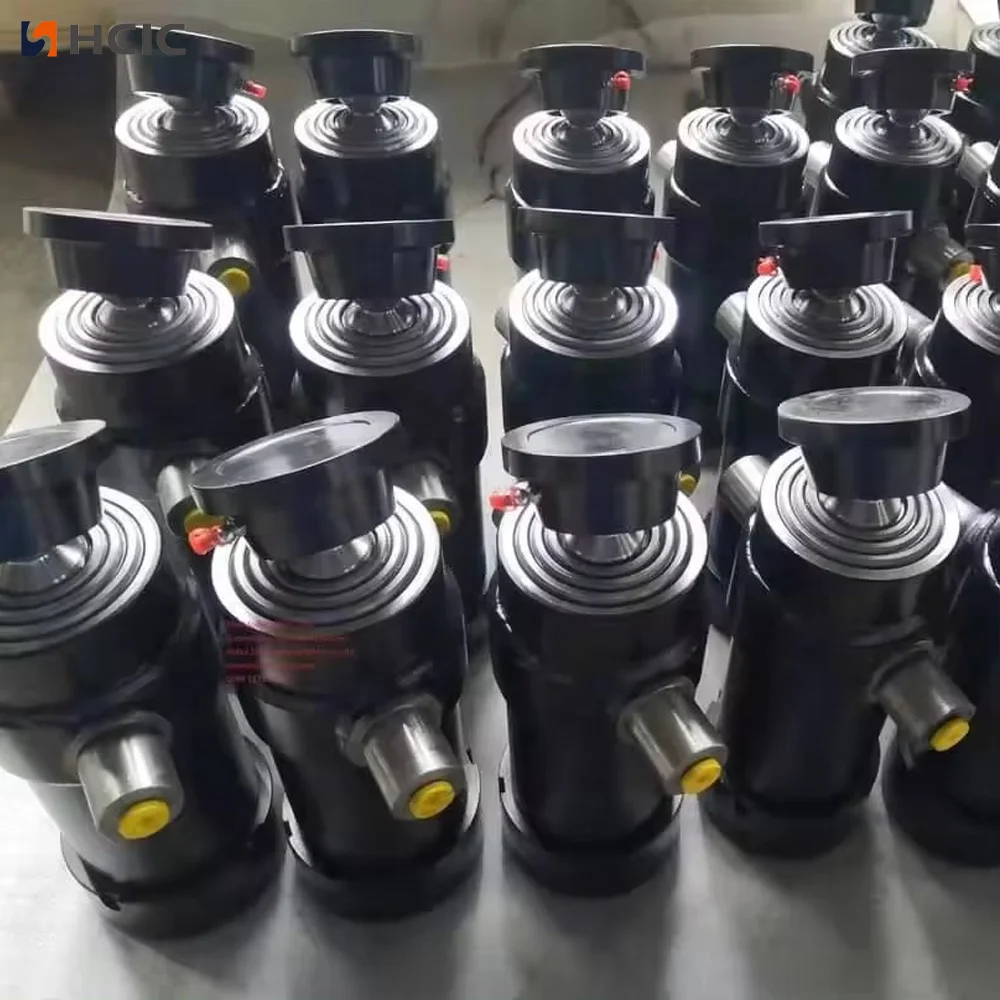

Un cilindro telescopico utilizza fasi annidate per produrre un movimento di lavoro più lungo senza richiedere l'intera lunghezza estesa quando retratto. Questa disposizione è utile sui rimorchi ribaltabili dove lo spazio disponibile sotto il cassone è limitato ma il sistema di ribaltamento necessita comunque di movimento sufficiente.
Il 4TG-E130x1307 ha quattro stadi e una corsa dichiarata di 1.307 mm. La sua dimensione L di 545 mm fornisce un punto di partenza per la progettazione di spazi chiusi, ma l'installazione deve tenere conto anche della culla del cilindro, della connessione a perno o occhiello, degli elementi del telaio, dei tubi flessibili e del percorso di movimento completo del cassone ribaltabile.
Il cilindro non determina da solo il risultato del ribaltamento. La posizione delle cerniere, il peso corporeo, la distribuzione del carico, l'angolo di ribaltamento, il flusso della pompa e la protezione di scarico influenzano tutti la forza e la velocità richieste durante il ciclo.

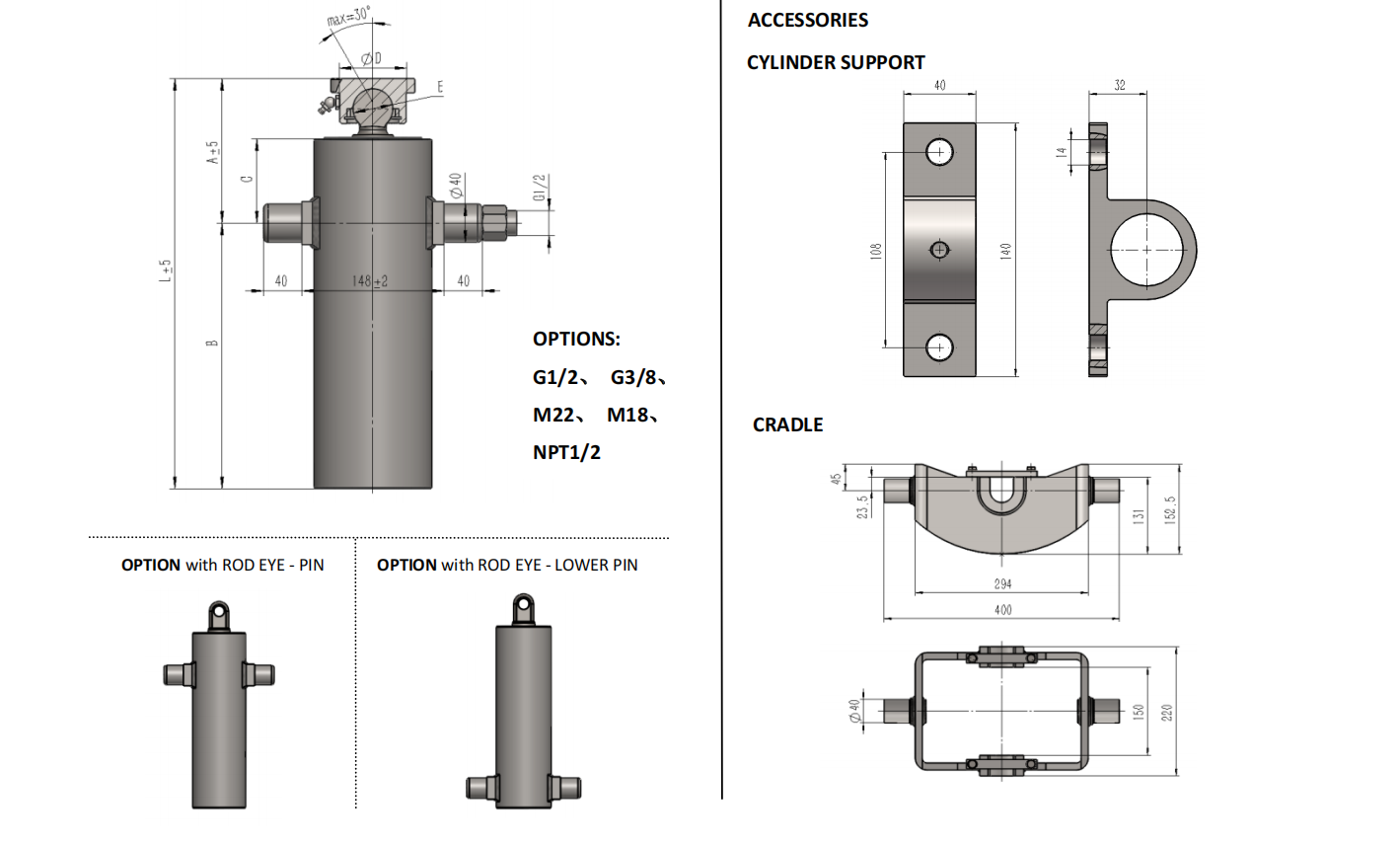

Iniziare con la dimensione L elencata e le dimensioni di installazione A–E. Confrontarli con il disegno del rimorchio o con l'area di montaggio misurata. Quindi controllare il cilindro attraverso l'intero arco di ribaltamento. Un cilindro può liberare il telaio quando la carrozzeria è chiusa ma entrare in contatto con una traversa o una staffa mentre la carrozzeria si solleva.

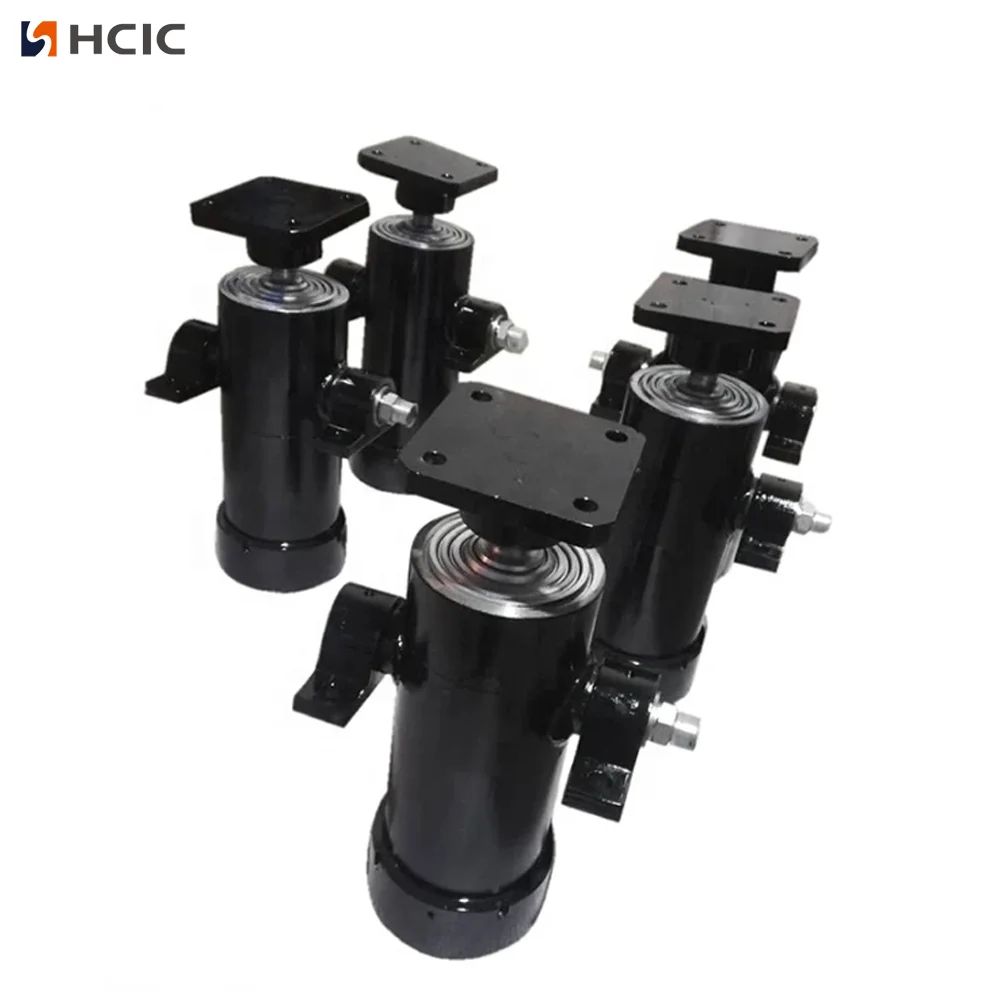

La pagina del catalogo mostra le opzioni dell'asta e del perno inferiore per la gamma di cilindri sottoscocca, insieme ai riferimenti della culla di supporto. L'esatta disposizione del collegamento e del supporto per un 4TG-E130x1307 deve essere confermata dal disegno di progetto. Non dare per scontato che un cilindro telescopico dall'aspetto simile utilizzerà la stessa spaziatura dei perni o lo stesso metodo di montaggio.
Il cilindro deve essere supportato e allineato attraverso il design di montaggio del rimorchio. Le staffe non devono forzare il cilindro in posizione o creare carico laterale durante l'estensione. Controllare i perni, la culla, i tubi flessibili e gli elementi del telaio vicini prima di applicare il carico.
Nel catalogo è indicata una pressione di esercizio massima di 180 bar per il 4TG-E130x1307. La pompa, la valvola di sicurezza, le dimensioni del tubo flessibile, il volume dell'olio e il circuito di controllo devono essere esaminati in base a tale requisito. La pressione di esercizio non equivale alla capacità di sollevamento garantita; la forza effettiva dipende dalla pressione idraulica, dall'area effettiva e dalla geometria meccanica del rimorchio.

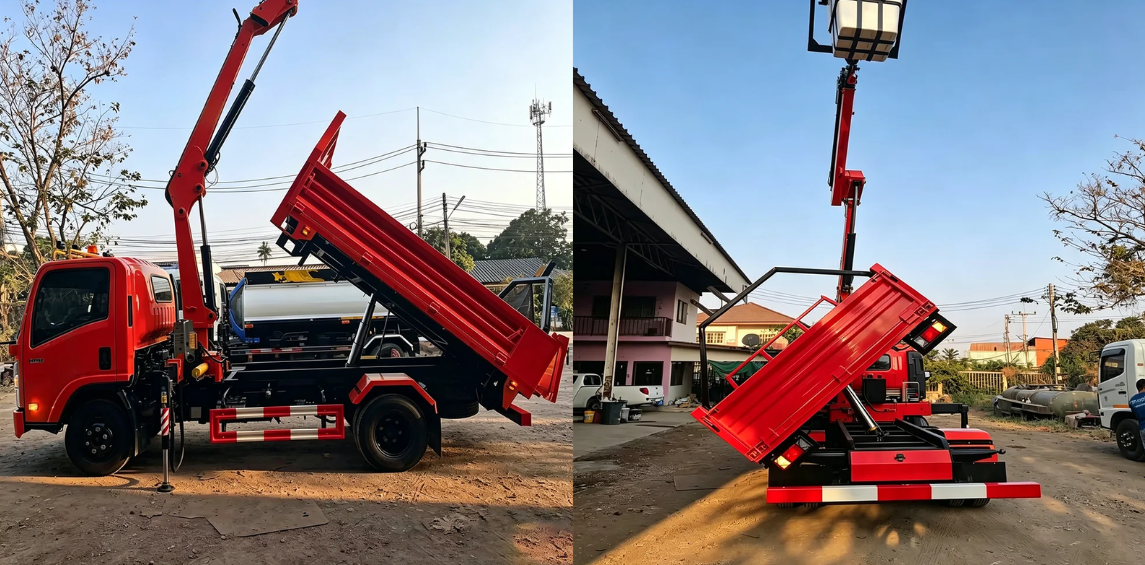

Il 4TG-E130x1307 è adatto ai progetti di rimorchi con cassone ribaltabile che necessitano di un cilindro idraulico telescopico sottoscocca a quattro stadi con una corsa di 1.307 mm. Può essere preso in considerazione per layout di rimorchi con cassone ribaltabile laterale e a tre vie quando lo spazio di installazione disponibile e la gamma di applicazioni del catalogo corrispondono al progetto.
Il catalogo elenca una gamma di capacità di ribaltamento da 15 a 25 tonnellate. Consideralo come un riferimento all'applicazione del catalogo, non come un'approvazione universale del carico utile. La carrozzeria del rimorchio, la struttura delle cerniere, la resistenza del telaio, la distribuzione del carico e il sistema idraulico devono essere valutati insieme.
Per una richiesta OEM o di sostituzione del 4TG-E130x1307, inviare:
Queste informazioni aiutano a separare la sostituzione diretta del cilindro da una riprogettazione del montaggio o del sistema idraulico.
Il 4TG-E130x1307 offre ai costruttori di rimorchi un'opzione di cilindro sottoscocca a quattro stadi definita con una corsa di 1.307 mm, una massa di 58 kg, una pressione di esercizio massima di 180 bar, un volume di lavoro di 13,7 litri e un intervallo di ribaltamento a catalogo di 15–25 tonnellate.
Inviare il disegno del rimorchio, le misure di montaggio e i dati idraulici a HCIC per una revisione del montaggio prima di ordinare.
