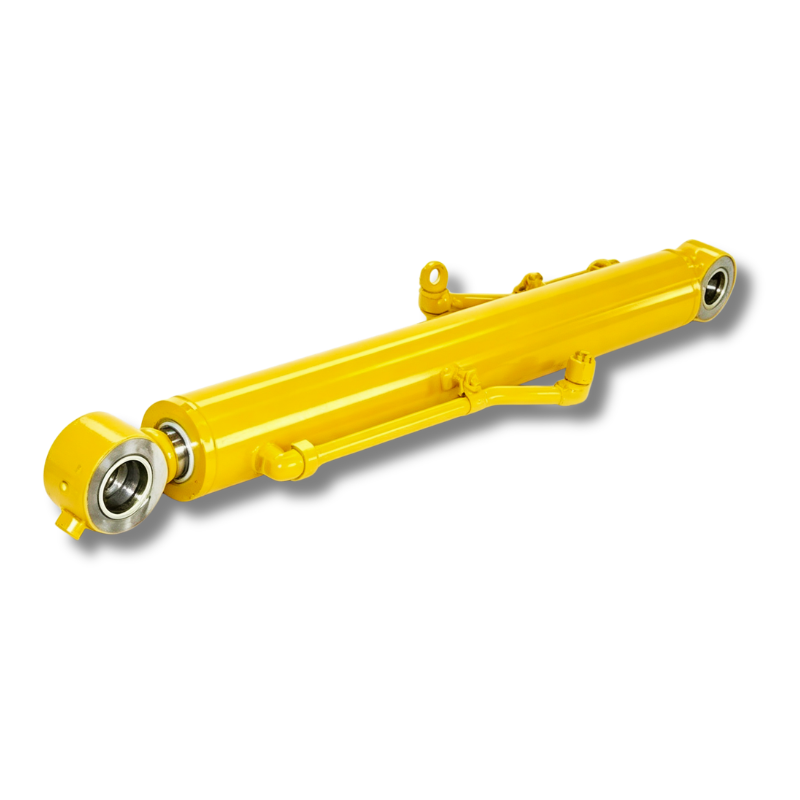

Cilindro del braccio del caricatore frontale ammortizzato HCIC H-001-7057 half pack: alesaggio da 4,5 pollici, stelo da 2,5 pollici, corsa da 41,5 pollici. Ammortizzazione di fine corsa per carichi di camion della spazzatura a ciclo elevato. Applicazione in stile Heil.
Bore:
4,5"Rod:
2,5"Stroke:
41,5"Application:
H Cilindro del braccio del caricatore frontale in mezza confezioneL'H-001-7057 è un cilindro del braccio del caricatore frontale per camion della raccolta rifiuti. Un prodotto, un lavoro: oscillare i bracci di sollevamento che si protendono in avanti, afferrare un cassonetto e sollevarlo sopra la cabina nella tramoggia.
Le specifiche: alesaggio da 4,5 pollici, asta da 2,5 pollici, corsa da 41,5 pollici. E la caratteristica che lo distingue da un cilindro a braccio semplice: l'ammortizzazione di fine corsa.
Il catalogo lo elenca per l'applicazione del braccio del caricatore frontale H Half Pack. Se la tua flotta utilizza caricatori frontali stile half-pack, questa è la classe di cilindri del braccio utilizzata da tali carrozzerie.
Dal catalogo HCIC 2026:
| Parametro | Valore |
|---|---|
| Modello | H-001-7057 |
| Foro | 4,5" |
| Asta | 2,5" |
| Colpo | 41,5" |
| Applicazione | H Cilindro del braccio del caricatore frontale in mezza confezione |
| Caratteristica | Imbottito |
Il braccio del caricatore frontale svolge un lavoro violento. Fa oscillare un contenitore carico attraverso un arco e si ferma bruscamente alla fine della corsa. Senza ammortizzazione, l'arresto è un colpo meccanico: il pistone colpisce il cappuccio terminale, il carico scatta in avanti, il telaio geme e le guarnizioni assorbono l'urto.
Fatelo qualche centinaio di volte a settimana, cinquanta settimane all’anno, e il danno si somma:
Il design ammortizzato modifica gli ultimi centimetri di corsa. Quando il pistone si avvicina all'estremità, entra in un manicotto dell'ammortizzatore. L'olio intrappolato viene forzato attraverso un orifizio di dosaggio invece di fuoriuscire liberamente. La decelerazione diventa controllata. Il pistone rallenta, si ferma e si stabilizza, invece di sbattere.
Il risultato non è una prestazione più morbida. È una prestazione più difficile su più cicli. Meno shock per ciclo significa che il cilindro, il montaggio e la struttura del braccio sopravvivono più a lungo.
Se stai sostituendo un cilindro del braccio guasto su un camion su un percorso ad alto ciclo di percorrenza, l'ammortizzazione è la specifica corretta, non un aggiornamento.
Foro da 4,5 pollici.Questo è il generatore di forza. La pressione di lavoro che agisce sulla zona del pistone produce la forza di sollevamento del braccio. Il foro da 4,5 pollici è la classe che gestisce contenitori di rifiuti residenziali e commerciali standard.
Asta da 2,5 pollici.L'asta sostiene il carico di compressione quando il braccio spinge e il carico di trazione quando tira. Il diametro di 2,5 pollici conferisce alla colonna la forza di resistere alla deformazione sotto il carico laterale e i bracci del caricatore frontale accettano il carico laterale, perché il container oscilla su cavi o catene.
Corsa di 41,5 pollici.La distanza di spostamento necessaria per percorrere il braccio dalla posizione di raccolta a terra allo scarico in cabina. La corsa è una decisione geometrica: troppo corta e il braccio non può completare l'arco; troppo lungo e il cilindro va oltre la corsa e il corpo interferisce.
I tre numeri lavorano insieme. Cambiane uno e il movimento del braccio cambia. Questo è il motivo per cui costruiamo secondo le specifiche del catalogo anziché "abbastanza vicino".
L'H-001-7057 funziona all'aperto, completamente esposto. L'asta si estende sopra la cabina ad ogni ciclo, nella nebbia salina stradale in inverno, nella polvere e nella sabbia delle discariche tutto l'anno, nella pioggia, nel ghiaccio e negli sbalzi di temperatura. Talvolta il prelievo di un container mal valutato può avere un impatto collaterale sull'intero assieme.
Due cose decidono quanto dura:
Superficie dell'asta. L'asta deve essere abbastanza dura da scrollarsi di dosso la sabbia, abbastanza liscia da non usurare la guarnizione e abbastanza resistente alla corrosione da sopravvivere al sale stradale. La finitura superficiale e la qualità del trattamento separano un cilindro biennale da un cilindro sei anni.
Pacchetto guarnizioni. L'asta trascorre la maggior parte della sua vita prolungata, il che significa che una maggiore superficie dell'asta passa attraverso il pulitore e maggiori possibilità di trascinare contaminanti all'interno. Un tergicristallo che raschia via i detriti prima che raggiungano la guarnizione dell'asta non è un optional su un camion della spazzatura.
Non prendiamo scorciatoie neanche su questo.
Quando ordini H-001-7057, conferma:
1. Stile di montaggio: occhiello, forcella o tubo trasversale e diametri del perno
2. Orientamento della porta e filettatura del raccordo standard (SAE, NPT, BSP, ORFS)
3. Composto sigillante per la temperatura operativa se non standard
Corrispondiamo anche ai riferimenti delle parti OEM: invia i tuoi e noi confermiamo il montaggio prima della produzione.
Ogni unità viene testata a pressione prima dell'imballaggio. I record dei test vengono forniti con il cilindro.
Jinan Huachen Industrial Co., Ltd. Fondata nel 1998. Jinan, Shandong, Cina. Tre fabbriche. Oltre 300 dipendenti. Oltre 25 ingegneri. Esportazioni in oltre 50 paesi.
Produciamo cilindri idraulici per il settore della movimentazione dei rifiuti (cilindri per bracci del caricatore frontale, cilindri per espulsori telescopici, cilindri packer e a scorrimento) nel nostro stabilimento con levigatura interna, trattamento QPQ e test di pressione.
Certificato ISO 9001:2015. Documentazione di esportazione gestita internamente.
