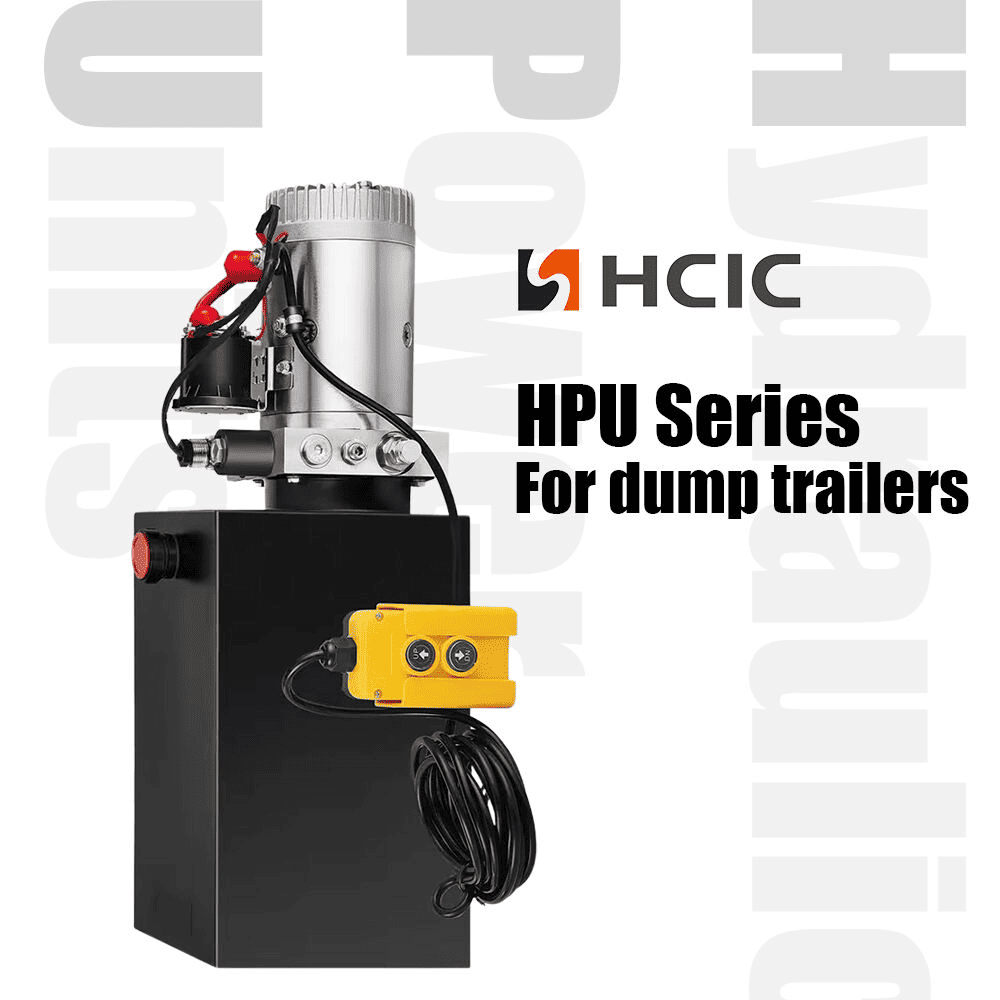

La centralina idraulica a doppio effetto HCPGD per rimorchi con cassone ribaltabile eroga una portata di 1,2 GPM, una pressione di 3.000 PSI e un serbatoio da 6 galloni per gli impianti idraulici del rimorchio con cassone ribaltabile.
Product type:
centralina idraulica a doppio effettoFlow rate:
1,2 GPMPort size:
SAE n.6Tank size:
6galLa centralina idraulica a doppio effetto HCPGD per rimorchi ribaltabili. Il catalogo specifica una portata di 1,2 GPM, un serbatoio da 6 galloni, una pressione nominale di 3.000 PSI e porte SAE n. 6. La disposizione della valvola a 4 vie e 3 posizioni azionata da solenoide è destinata ai circuiti idraulici che necessitano di movimento motorizzato in entrambe le direzioni.
Per un costruttore di rimorchi o un team di manutenzione della flotta, il punto importante non è semplicemente la dimensione del motore e del serbatoio. L'HPU deve corrispondere al cilindro, all'alimentazione elettrica disponibile, all'olio idraulico, alla disposizione dei tubi e al movimento richiesto. Questo articolo spiega cosa significa la specifica HCPGD e quali informazioni devono essere confermate prima di un ordine.
Una centralina idraulica converte l'energia elettrica in flusso e pressione idraulici. La pompa invia l'olio al lato selezionato di un cilindro a doppio effetto. Quando la valvola cambia posizione, il circuito inverte il flusso dell'olio in modo che il cilindro possa estendersi e ritrarsi grazie alla potenza idraulica.

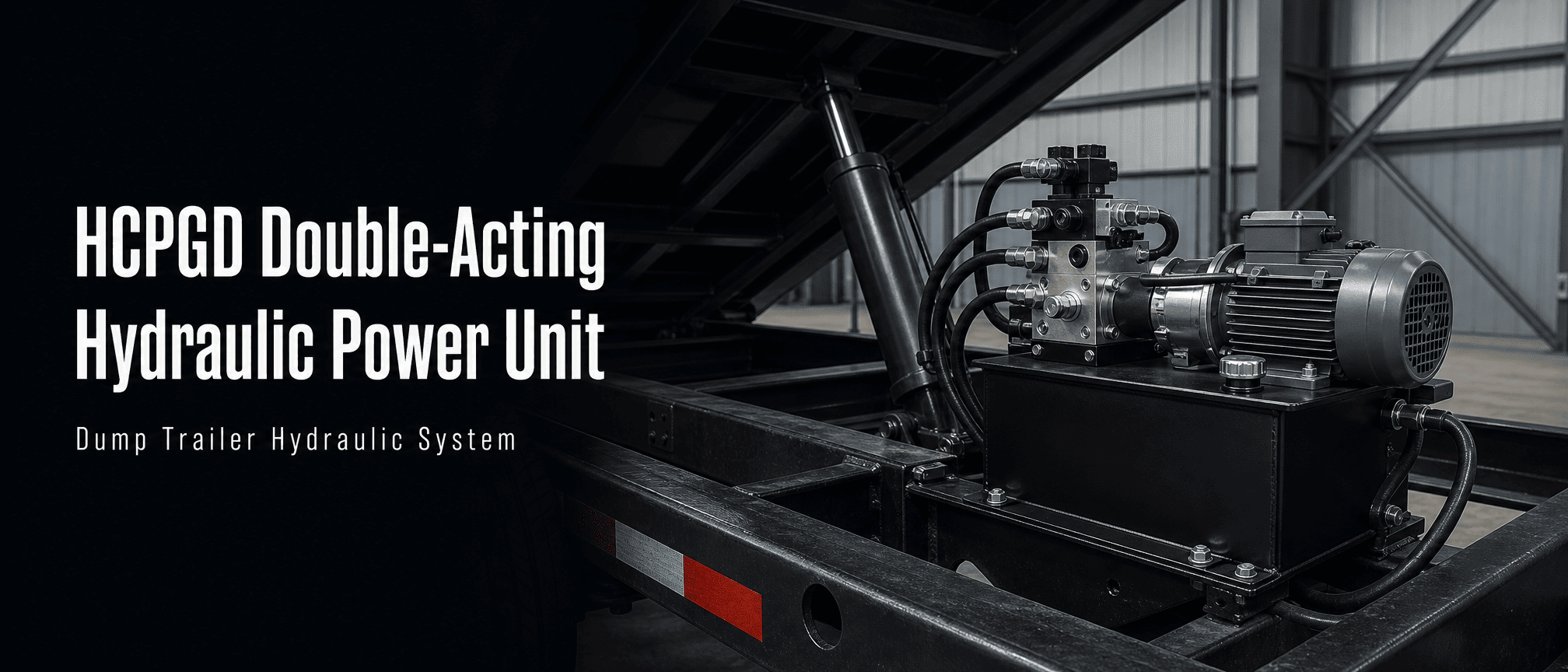

La centralina idraulica a doppio effetto HCPGD è quindi adatta al design di un rimorchio ribaltabile che necessita di una funzione di estensione motorizzata e di una funzione di retrazione motorizzata. Il movimento esatto dipende ancora dal volume del cilindro, dal carico, dall'impostazione dello scarico, dalla dimensione del tubo e dal circuito di controllo. L'HPU dovrebbe essere selezionata come parte del sistema idraulico completo piuttosto che come componente isolato.
| Articolo | Specifica del catalogo |
|---|---|
| Modello | HCPGD |
| Tipo di prodotto | Centralina idraulica a doppio effetto |
| Applicazione elencata nel catalogo | Rimorchio ribaltabile |
| Portata | 1,2 GPM |
| Dimensione della porta | SAE n.6 |
| Dimensioni del serbatoio | 6 galloni |
| Pressione | 3.000PSI |
| Valvole | Azionamento tramite solenoide; 4 vie, 3 posizioni |
Questi sono i valori HCPGD pubblicati nel catalogo HCIC-2026. Il catalogo non fornisce la corrente completa del motore, la capacità della batteria, il ciclo di lavoro, l'impostazione della valvola di sicurezza o lo schema elettrico del controller per questo modello. Tali dettagli dovrebbero essere confermati rispetto ai requisiti del progetto prima dell'approvazione della produzione.
La valvola a 4 vie e 3 posizioni conferisce all'unità di potenza una struttura di controllo direzionale per un attuatore idraulico a doppio effetto. Una porta di lavoro può dirigere l'olio per estendere il cilindro mentre l'altra riporta l'olio al serbatoio. Nel comando opposto, il percorso del flusso si inverte.
La posizione centrale è un dettaglio di progettazione che deve essere confermato con le specifiche finali del circuito e della valvola. Influisce sul comportamento dell'attuatore al rilascio del comando elettrico. Un produttore di rimorchi non dovrebbe assumere la condizione centrale senza rivedere lo schema idraulico, i requisiti di controllo del carico e il metodo di abbassamento sicuro.
È inoltre necessario verificare la connessione della porta SAE n. 6 rispetto al tubo, all'adattatore e allo standard di raccordo selezionati. La corretta identificazione della filettatura e la pratica di tenuta sono importanti perché una piccola perdita di connessione può introdurre aria, perdere olio e rendere incoerente il movimento del rimorchio.
L'HCPGD è elencato con un serbatoio da 6 galloni. Il volume del serbatoio fornisce un posto per il ritorno dell'olio e aiuta il sistema a gestire il volume dell'olio richiesto dal cilindro. La dimensione del serbatoio richiesta non è determinata solo dall'alesaggio del cilindro. Dipende anche dalla corsa del cilindro, dal volume dello stelo, dalla disposizione del circuito, dal volume del tubo, dal livello dell'olio, dallo spazio di installazione disponibile e dal ciclo operativo.
Il serbatoio deve essere montato in modo sicuro e posizionato in modo che la linea di aspirazione, il percorso di ritorno e l'accesso per la manutenzione rimangano pratici. Prima di effettuare l'ordine, l'installatore deve verificare le dimensioni effettive del serbatoio, l'orientamento di montaggio, la disposizione del bocchettone di riempimento e dello sfiatatoio e il livello dell'olio utilizzabile con HCIC.
Il catalogo elenca 1,2 GPM per HCPGD e 3.000 PSI per le specifiche di pressione. Questi valori non devono essere convertiti direttamente in un tempo di sollevamento del rimorchio garantito o in una capacità di sollevamento. La velocità effettiva dipende dal volume del cilindro e dal carico. La pressione di esercizio effettiva dipende dalla forza richiesta, dalla geometria meccanica, dall'attrito, dalla limitazione e dalla protezione di scarico.
Un semplice primo controllo consiste nel confrontare il volume della bombola richiesto con la portata disponibile. Un cilindro più grande necessita di più olio per completare la stessa corsa, quindi il suo movimento richiederà normalmente più tempo alla stessa portata. Un progettista del sistema dovrebbe anche considerare il flusso di ritorno dal lato dello stelo di un cilindro a doppio effetto, la lunghezza del tubo e la viscosità dell'olio idraulico dipendente dalla temperatura.
Il valore di catalogo di 3.000 PSI è un limite di progettazione del sistema da verificare rispetto al cilindro, ai tubi flessibili, ai raccordi e ai componenti di controllo. Non dovrebbe essere considerato come una promessa che ogni rimorchio funzionerà continuamente a quella pressione.
Prima di montare la centralina idraulica a doppio effetto HCPGD, verificare i seguenti punti:
1. Compatibilità cilindro:Verificare che l'attuatore collegato sia a doppio effetto e che entrambe le porte siano identificate correttamente.
2. Alimentazione elettrica:Verificare la tensione, la richiesta di corrente, la protezione del fusibile, le dimensioni del cavo e la compatibilità dell'interruttore di controllo.
3. Collegamenti idraulici:Abbina le porte SAE n. 6 ai tubi flessibili e agli adattatori corretti. Mantenere puliti i percorsi di aspirazione e ritorno.
4. Posizione del serbatoio:Lasciare spazio sufficiente per il riempimento, l'ispezione, la pulizia e la manutenzione futura.
5. Protezione dalla pressione:Verificare la disposizione della valvola di sicurezza e la pressione sicura per l'intero circuito.
6. Controllo del carico:Esaminare come viene tenuto e abbassato il cassone ribaltabile in caso di interruzione dell'energia elettrica.
7. Rimozione dell'aria:Riempire con olio approvato, spurgare il circuito secondo il progetto del sistema e controllare il livello del serbatoio dopo diversi cicli controllati.
L'HCIC dovrebbe ricevere il layout del rimorchio, i dati del cilindro, la tensione di alimentazione richiesta e lo schema idraulico prima che venga approvata la configurazione finale.
La pressione non determina le prestazioni del sistema completo. La forza del cilindro, la leva meccanica e i requisiti di flusso devono essere considerati insieme.
Il valore di 1,2 GPM si riferisce al flusso di olio, non direttamente alla massa che un rimorchio può sollevare. La capacità di carico dipende dalla struttura del cilindro e del rimorchio nonché dal circuito idraulico.
Un sistema a doppio effetto necessita di un instradamento corretto su entrambi i lati dell'attuatore. Un'identificazione errata del tubo può causare lo spostamento del cilindro nella direzione sbagliata o la mancata retrazione come previsto.
La valvola a 4 vie e 3 posizioni deve essere adattata al comportamento neutro richiesto e alla disposizione di abbassamento sicura.
Per un preventivo per una centralina idraulica a doppio effetto HCPGD, fornire:
Tipo di rimorchio e applicazione prevista
Queste informazioni consentono di verificare la configurazione dell'HPU rispetto al sistema completo del rimorchio anziché citare un solo numero.
L'HCPGD è a semplice o doppio effetto?
Il catalogo HCIC-2026 elenca HCPGD come centralina idraulica a doppio effetto.
Quale portata è elencata per HCPGD?
Il catalogo elenca una portata di 1,2 GPM.
Che dimensione del serbatoio utilizza HCPGD?
Il catalogo elenca un serbatoio da 6 galloni.
Quale dimensione della porta è specificata?
Il catalogo elenca una dimensione di porta SAE #6.
Il catalogo conferma ogni dettaglio elettrico?
No. La tabella dei modelli non fornisce la corrente motore completa, lo schema elettrico o le specifiche del ciclo di lavoro. Questi punti dovrebbero essere confermati per il trailer previsto.
La centralina idraulica a doppio effetto HCPGD è un'opzione HPU per rimorchio ribaltabile con dati di flusso, serbatoio, pressione e valvola elencati nel catalogo. Per un preventivo affidabile, inviare a HCIC le specifiche del cilindro, l'alimentazione elettrica, lo schema idraulico e i vincoli di installazione.
HCIC può quindi verificare se la configurazione HCPGD corrisponde all'applicazione completa e identificare eventuali dettagli specifici del progetto che richiedono conferma prima della produzione.
