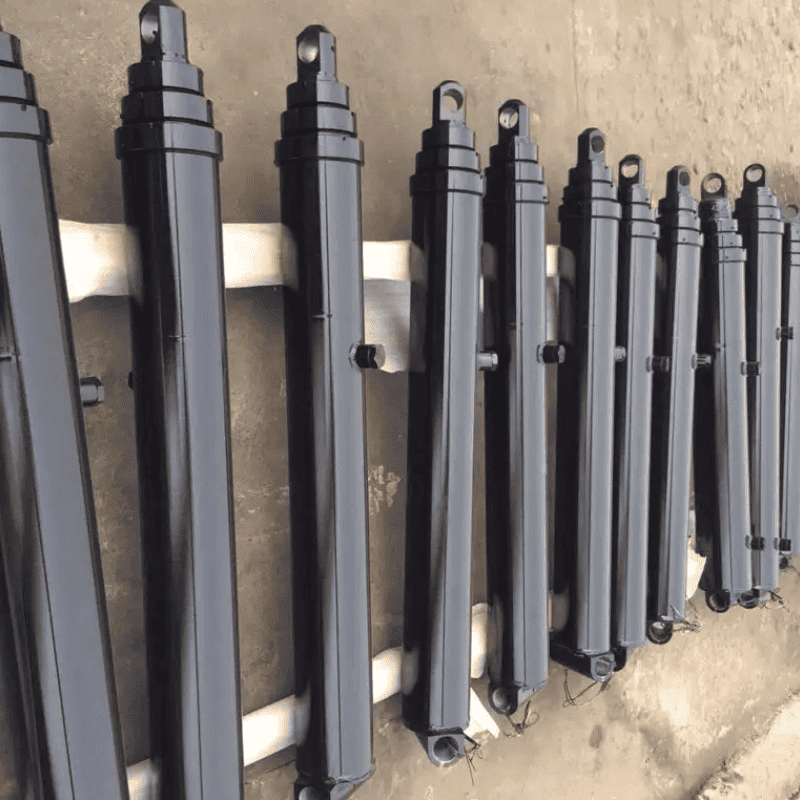

Tipo di cilindro Telescopico a recitazione singola Colpo 084.00 Chiuso 41.12 Pin dell'asta 1.63 Larghezza dell'asta 1.5 Pin di base 2 LMSD 5 Fasi 3 Colpo 84 Esteso 170
Numero di fasi 3
Diametro di stadio mobile più grande 5 pollici
Lunghezza della corsa (a) 84,19 in (2138 mm)
Lunghezza chiusa (b) 41,12 in (1044 mm)
Lunghezza estesa (c) 125.31 in (3183 mm)
Larghezza del supporto dell'asta (d) 1,5 in (38 mm)
Foro del perno di montaggio dell'asta (E) 2,06 in (52 mm)
Larghezza del supporto base (g) 7 in (178 mm)
Foro del perno di montaggio di base (J) 2.06 in (52 mm)
Porta (l) 3/4 "NPTF
Galloni di petrolio (retratto) 1.7
Galloni di petrolio (esteso) 6
