Cilindro idraulico 74-98-167 Corsa 166,75 Chiuso 56.25 Perno dell'asta 2 Larghezza asta 2 Perno della base 2 LMSD7 Fasi 4 Corsa 166 Esteso 405

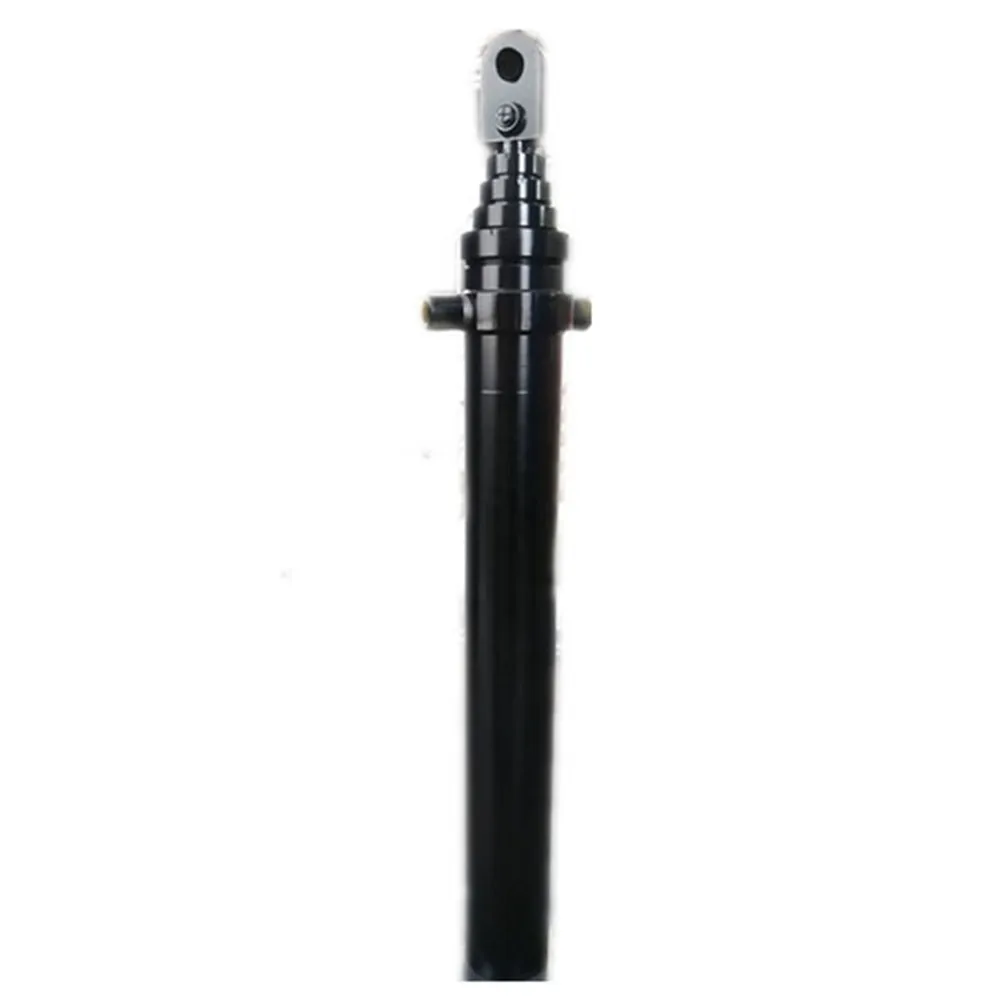

Cilindro idraulico 74-98-167
Numero di fasi 4
Il diametro più grande del palco mobile è di 7 pollici
Lunghezza corsa (A) 4.218 mm (166,06 pollici)
Lunghezza da chiuso (B) 56,25 pollici (1.429 mm)
Lunghezza estesa (C) 5.647 mm (222,31 pollici)
Larghezza supporto asta (D) 2 pollici (51 mm)
Foro perno di montaggio su asta (E) 52 mm (2,06 pollici)
Larghezza montaggio su base (G) 219 mm (8,63 pollici)
Foro perno di montaggio su base (J) 54 mm (2,13 pollici)
Porta (L) 1" NPTF
Galloni di petrolio (retratti) 3.7
Galloni di petrolio (esteso) 17.5
