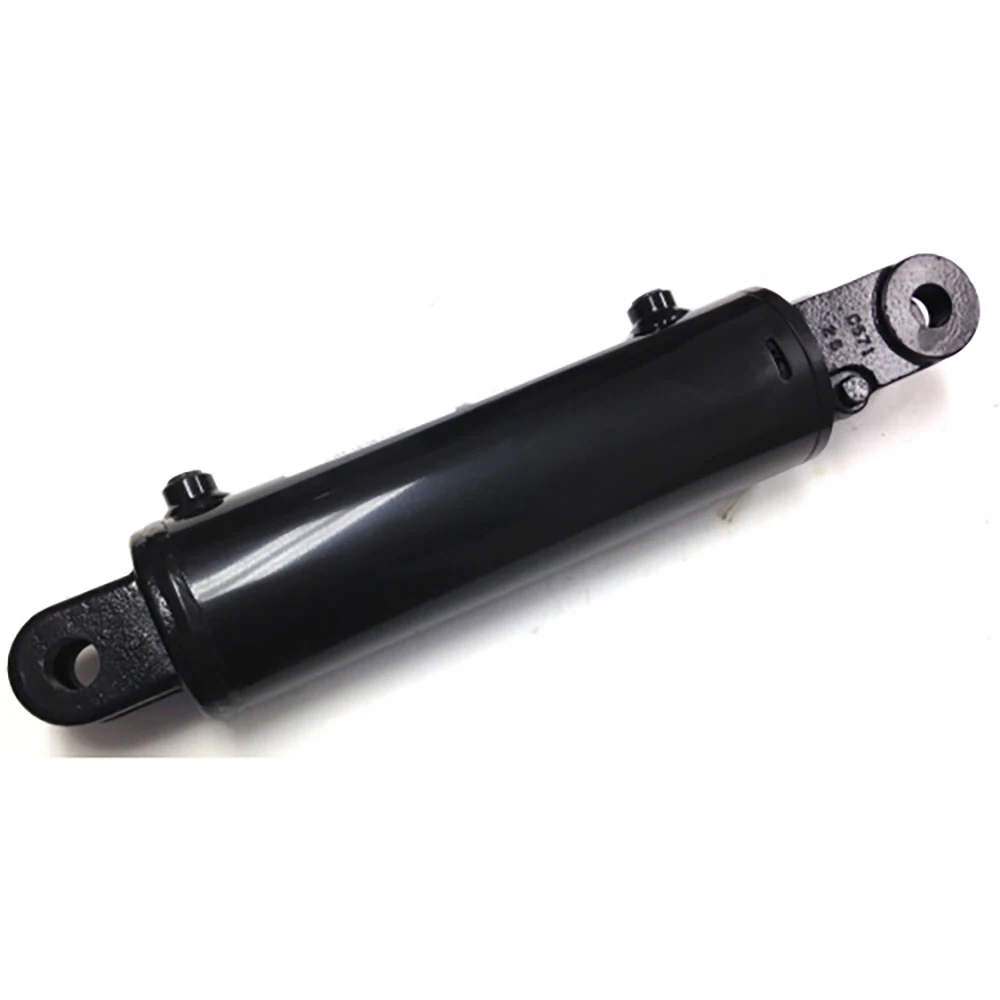

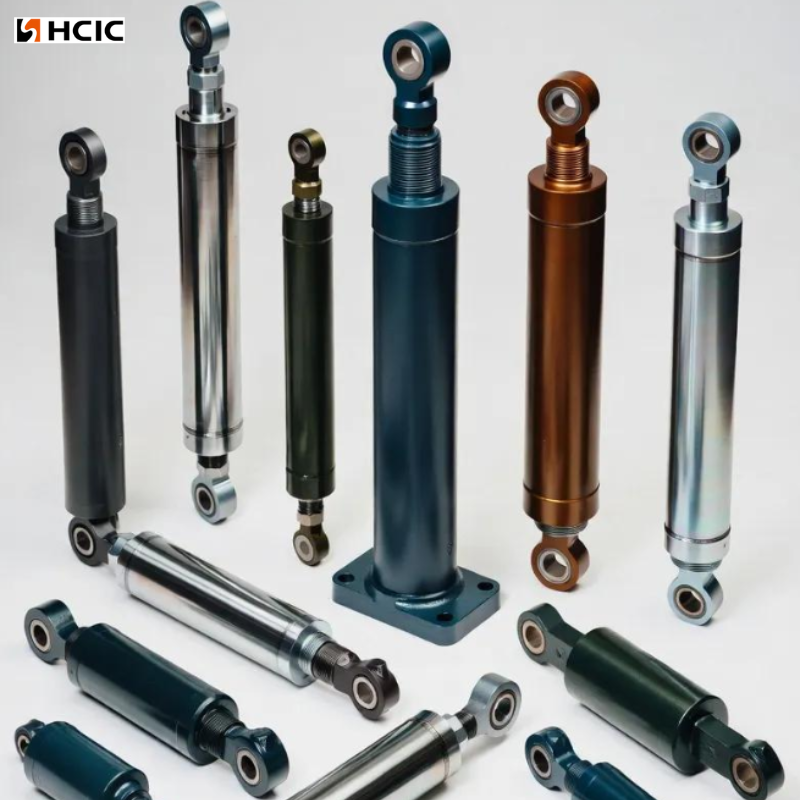

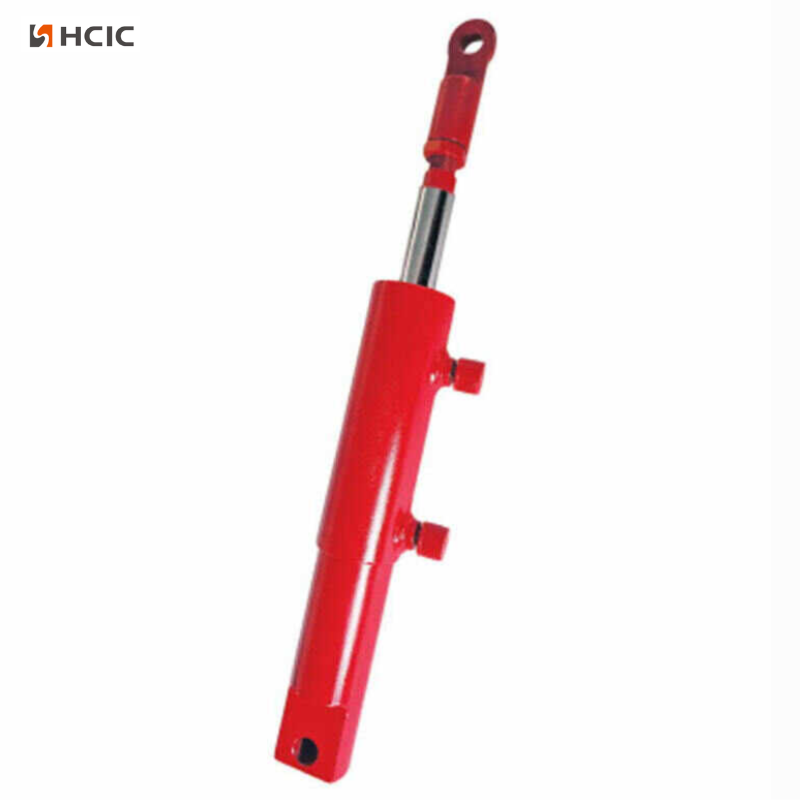

Cilindro idraulico per mietitrice

1. Definizione del prodotto e scenari applicativi

1.1 Definizione del prodotto

Produciamo cilindri idraulici dedicati per tutti i tipi di macchine da raccolta, comprese mietitrebbie, mietitrici per mais e riso. Questi componenti convertono la potenza idraulica in movimento rettilineo e sono sufficientemente robusti da resistere alle dure condizioni di lavoro nelle aziende agricole. Converte la pressione idraulica in forza meccanica lineare per azionare le parti mobili critiche della mietitrice.

A differenza dei cilindri industriali generici, è progettato per vibrazioni elevate, polvere pesante, fango, ampi sbalzi di temperatura e funzionamento continuo per lunghe ore nei campi agricoli. Caratteristiche principali: movimento stabile a bassa velocità, forte resistenza agli urti, tenuta affidabile e lunga durata alla fatica.

1.2 Scenari applicativi

Questo cilindro idraulico si abbina perfettamente ai modelli di mietitrebbia tradizionali per le aziende agricole commerciali su larga scala in Nord America, Europa, Australia e Sud-Est asiatico, adattandosi alle operazioni di raccolta meccanizzata locale su vasta area:

Posizioni tipiche:

• Cilindro sollevamento testata:Applicato alla raccolta del grano in vaste fattorie pianeggianti negli Stati Uniti, Canada e Australia. Regola in modo flessibile l'altezza di taglio per adattarsi al terreno irregolare del campo e alle diverse altezze di crescita delle colture, riducendo la perdita di granella durante la raccolta continua su larga scala.
• Cilindro di regolazione della bobina:Adatto per scenari europei di raccolta di grano e orzo, ottimizzando l'angolo di alimentazione delle colture per risolvere il blocco dell'alimentazione causato dalla fitta semina di colture in terreni agricoli ad alto rendimento all'estero.
• Cilindro di scarico del serbatoio cereale:Progettato per mietitrici di grande capacità utilizzate nelle aziende agricole americane di mais e soia, supporta frequenti operazioni di scarico ad alta velocità per migliorare l'efficienza complessiva della raccolta per terreni agricoli di grandi dimensioni.
• Cilindro di regolazione della luce di trebbiatura:Adattarsi alla raccolta diversificata delle colture nelle aree europee a piantagione mista, regolando l’autorizzazione alla trebbiatura di grano, riso, mais e soia per soddisfare le esigenze locali di raccolta con rotazione multi-coltura.
• Cilindro livellatore telaio:Ampiamente utilizzato sui terreni agricoli collinari dell'Europa meridionale e del Sud-est asiatico, per mantenere stabili le mietitrici su campi in pendenza e garantire il normale funzionamento in complessi terreni d'oltremare.

2. Parametri delle specifiche tecniche

2.1 Tabella dei parametri

3. Materiale e processo di produzione

3.1 Materiali principali

• Canna del cilindro: tubo in acciaio senza saldatura 27SiMn o 45# (GB/T 8713-2018). Elevata resistenza alla trazione, buona saldabilità, resistenza alla pressione fino a 40 MPa.
• Stelo: acciaio legato a medio tenore di carbonio 45Cr / 40Cr.
• oQuenciato + rinvenuto (HRC 28–34) per tenacità e resistenza agli urti.
• oCromatura dura superficiale (25–30 μm), HV ≥800, antiruggine, antiusura, resistente al fango.
• Pistone e boccola di guida: ghisa + ferro duttile, resistente all'usura, buon adattamento alle guarnizioni.
• Set di guarnizioni: guarnizioni composite importate: guarnizione principale FKM + guarnizione antipolvere HNBR + anello di usura in PTFE. Resiste alle alte temperature, all'acqua fangosa e ai frequenti scambi.

3.2 Processi chiave

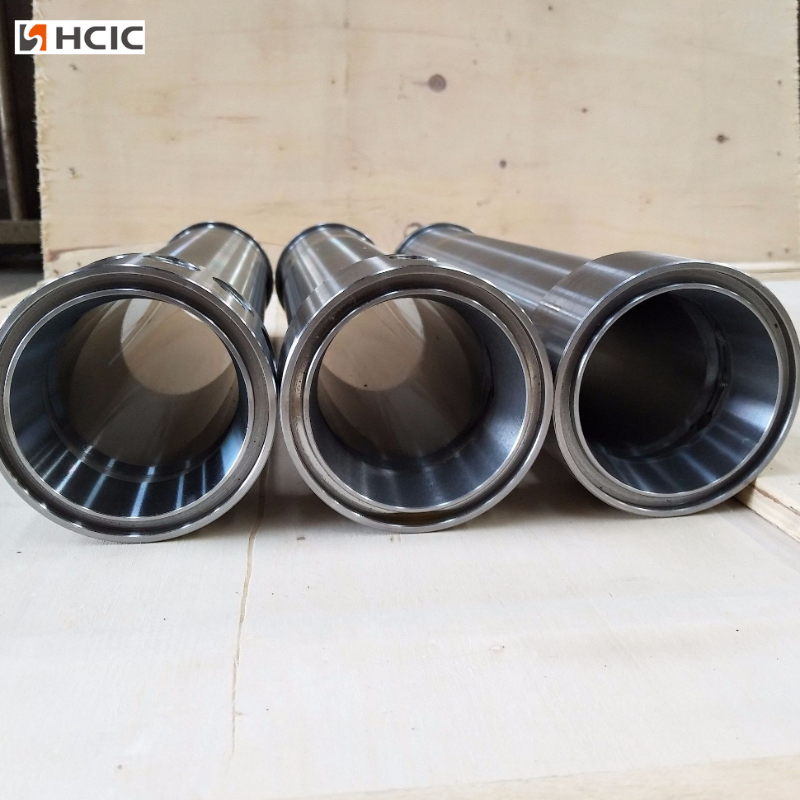

1. Levigatura interna della canna:Levigatura di precisione fino a Ra ≤0,4 μm, superficie a specchio, basso attrito, nessuna perdita d'olio, lunga durata della guarnizione.

2. Rettifica dell'asta e cromatura dura:La rettifica CNC garantisce rettilineità ≤0,1 mm/m; linea di cromatura automatica per spessore e adesione uniformi.

3. Saldatura:Saldatura a CO₂ a piena penetrazione su testate e forcelle; controlli non distruttivi (UT/MT) per saldature critiche.

4.Assemblaggio e test:

• Assemblaggio in camera bianca per evitare l'ingresso di polvere
• Test di pressione al 100%: pressione di mantenimento di 31,5 MPa per 3-5 minuti, nessuna perdita, nessuna deformazione permanente.

5. Trattamento superficiale:Sabbiatura + vernice anticorrosione bicomponente, resistenza alla nebbia salina ≥ 500 ore, adatta per l'uso agricolo all'aperto a lungo termine.

4. Esempi di applicazioni industriali

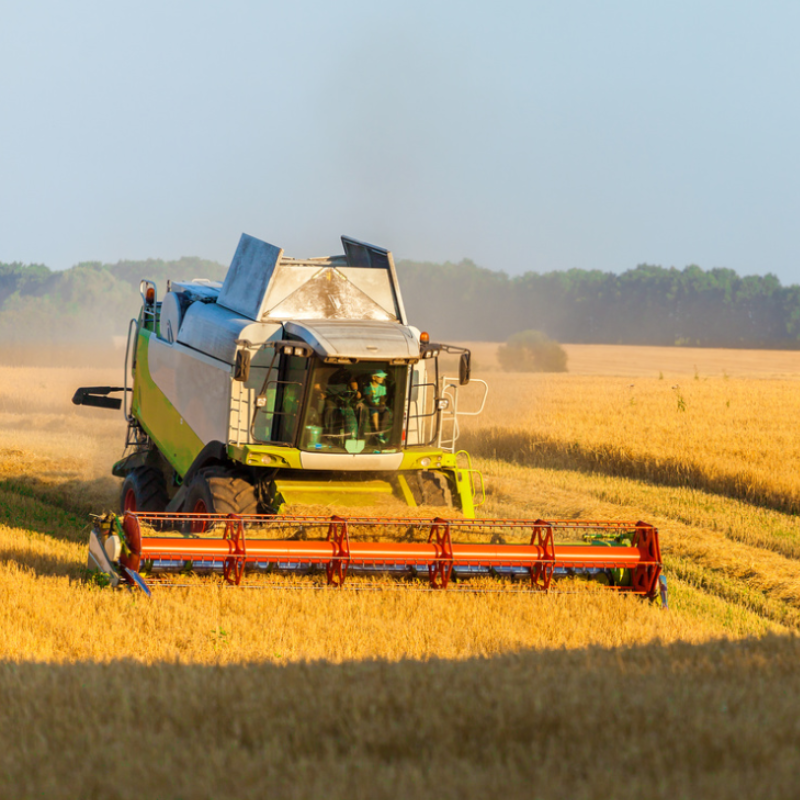

Caso 1 – Mietitrebbiatrice per grano/riso

• Cilindro: 50/25-250 mm doppio effetto per sollevamento testata; 63/32-400 mm per scarico cisterna cereale.
• Condizioni di lavoro: funzionamento continuo 12–14 ore al giorno durante la stagione del raccolto; temperatura ambiente 35–40 ℃, polvere pesante, occasionalmente acqua fangosa.
• Prestazioni: sollevamento stabile, non bloccato; tasso di perdita <0,5% in 1.000 ore; riduce efficacemente la perdita di raccolto al ≤2%.

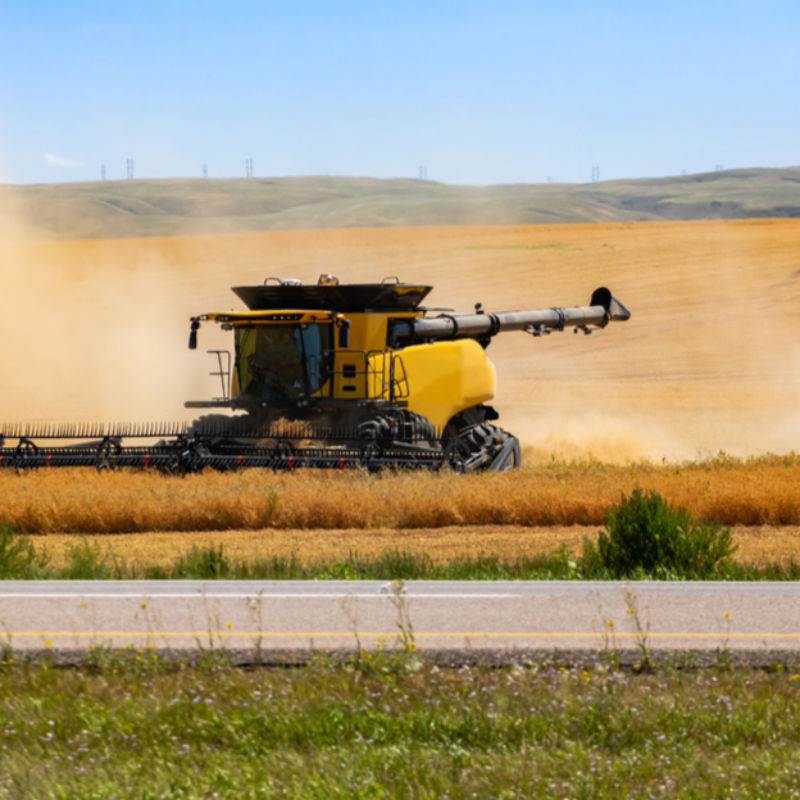

Caso 2 – Mietitrice di mais

• Cilindro: 63/32-320 mm per sollevamento testata; 50/25-200 mm per meccanismo scarico orecchie.
• Condizioni di lavoro: urti frequenti, vibrazioni elevate, detriti polverosi del gambo del mais, temperatura fino a -15 ℃ all'inizio della primavera.
• Prestazioni: resiste a un carico d'urto pari a 2–3 volte la pressione nominale; buone prestazioni alle partenze basse; la durata utile raggiunge 3.500–4.500 ore in condizioni di normale manutenzione.

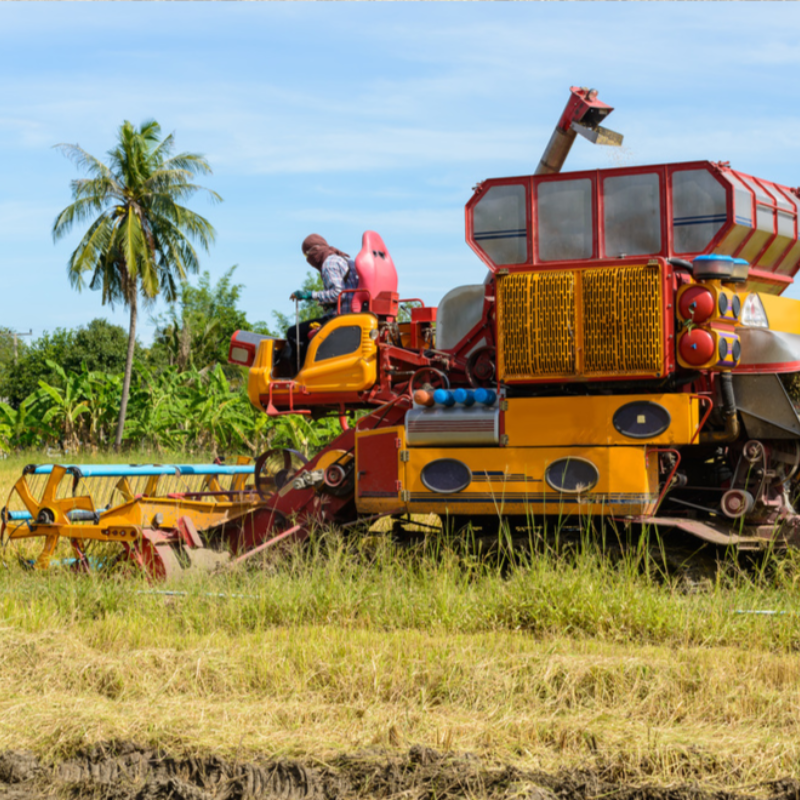

Caso 3 – Piccola mietitrice in collina

• Cilindro: cilindro compatto a doppio effetto da 40/20-150 mm per il livellamento del cassone e il controllo della testata.
• Condizioni di lavoro: campo stretto, svolte frequenti, strade fangose, elevata umidità tutto l'anno.
• Prestazioni: dimensioni compatte, azione flessibile; buona tenuta in ambienti umidi/fangosi; facile manutenzione in loco.

5. Domande frequenti

（1）D: Questo cilindro idraulico è adatto a tutte le marche di mietitrici?

R: I modelli standard si adattano alla maggior parte delle mietitrici tradizionali. Supportiamo anche dimensioni personalizzate e dimensioni di installazione per apparecchiature speciali.

（2）D: Quanto dura la vita utile in condizioni di utilizzo normale?

R: In condizioni di lavoro standard, la normale durata di servizio può raggiungere più di 2000 ore di lavoro. La sostituzione e la pulizia regolari dell'olio possono prolungarne ulteriormente la durata.

（3）D: Cosa devo fare se si verificano perdite d'olio durante l'uso?

R: Le perdite d'olio sono causate principalmente dall'invecchiamento o dal danneggiamento degli anelli di tenuta. Basta sostituire il kit di guarnizioni abbinato, non è necessario cambiare l'intero cilindro.

（4）D: Può funzionare normalmente in inverno a basse temperature?

R: Sì. Il prodotto è testato per la resistenza alle basse temperature entro -20 ℃. Si consiglia di utilizzare olio idraulico a bassa temperatura in zone fredde per prestazioni migliori.
