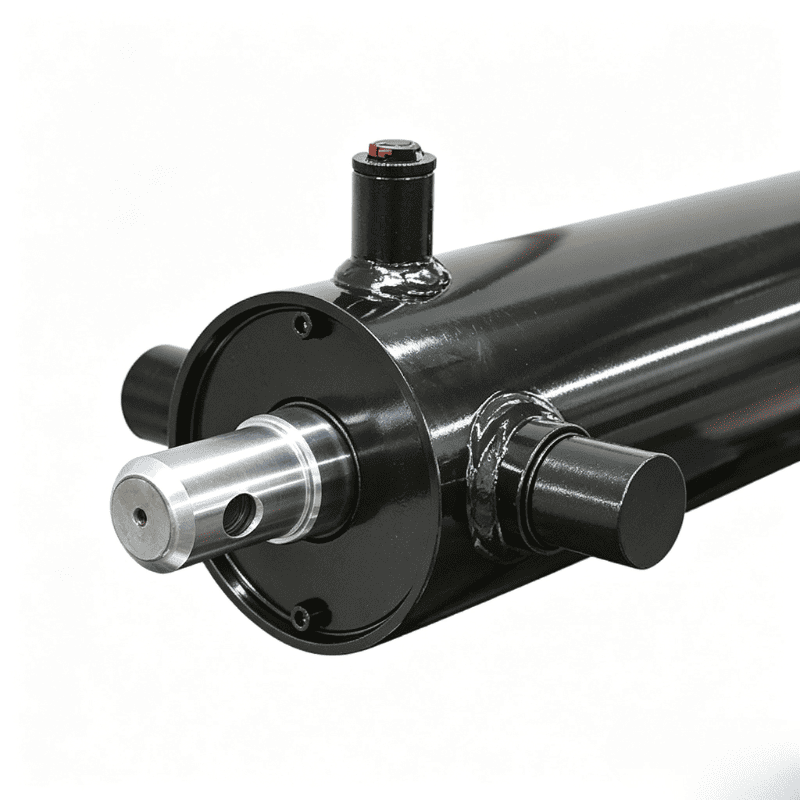

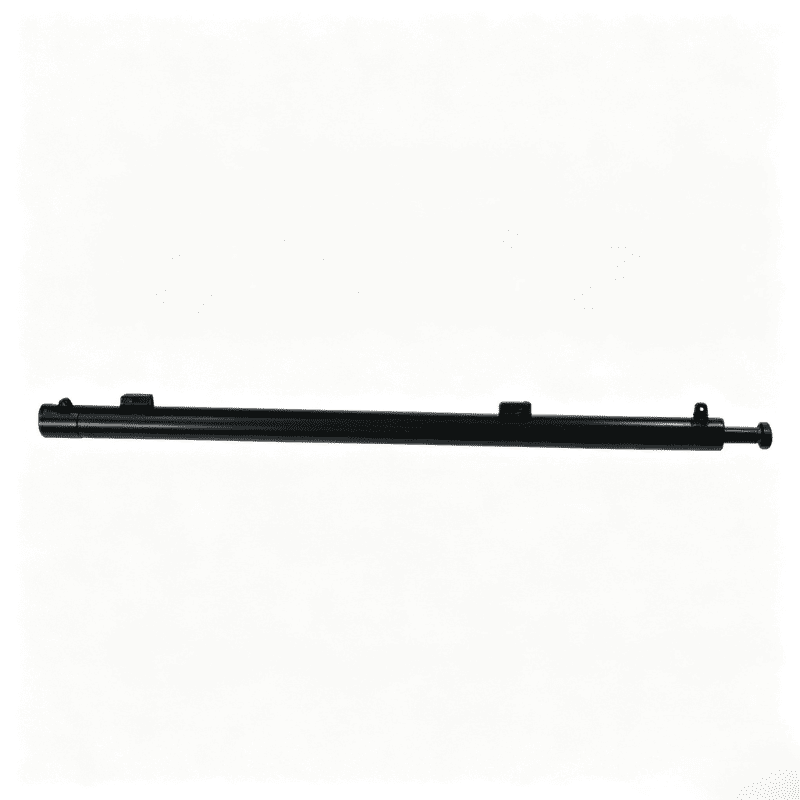

Il cilindro idraulico del sistema per teloni HR4752 è dotato di alesaggio da 2 pollici, stelo da 1,25 pollici e corsa da 36 pollici per applicazioni di sollevamento del portale su sistemi di copertura di camion e rimorchi.
Bore:
2 polliciRod diameter:
1,25 polliciStroke:
36 polliciIl cilindro idraulico HR4752 per sistemi di teloni è un cilindro elencato nel catalogo per applicazioni di sollevamento del portale. Il catalogo HCIC-2026 identifica il modello con alesaggio da 2 pollici, stelo da 1,25 pollici e corsa da 36 pollici. La sua applicazione elencata è un cilindro di sollevamento del portale utilizzato in un sistema di telone idraulico.
Un cilindro del sistema telone non viene selezionato solo dalla corsa. Funziona con il portale, la geometria del braccio, il materiale di copertura, i punti di montaggio e il controllo idraulico. Il cilindro deve fornire il movimento richiesto adattandosi allo spazio disponibile ed evitando interferenze con il telaio del telo durante l'estensione e la retrazione.
| Parametro | Valore di catalogo |
|---|---|
| Modello | HR4752 |
| Categoria di prodotto | Cilindro idraulico del sistema telone |
| Foro | 2 pollici |
| Diametro asta | 1,25 pollici |
| Colpo | 36 pollici |
| Applicazione del catalogo | Cilindro di sollevamento del portale |
| Fonte | Catalogo HCIC-2026, pag. 8 |
La tabella contiene i valori specifici del modello visibili nel catalogo. La pagina del catalogo non fornisce valori di pressione di esercizio, peso, lunghezza chiusa o requisiti di flusso specifici del modello per HR4752, quindi tali valori non sono inventati qui.

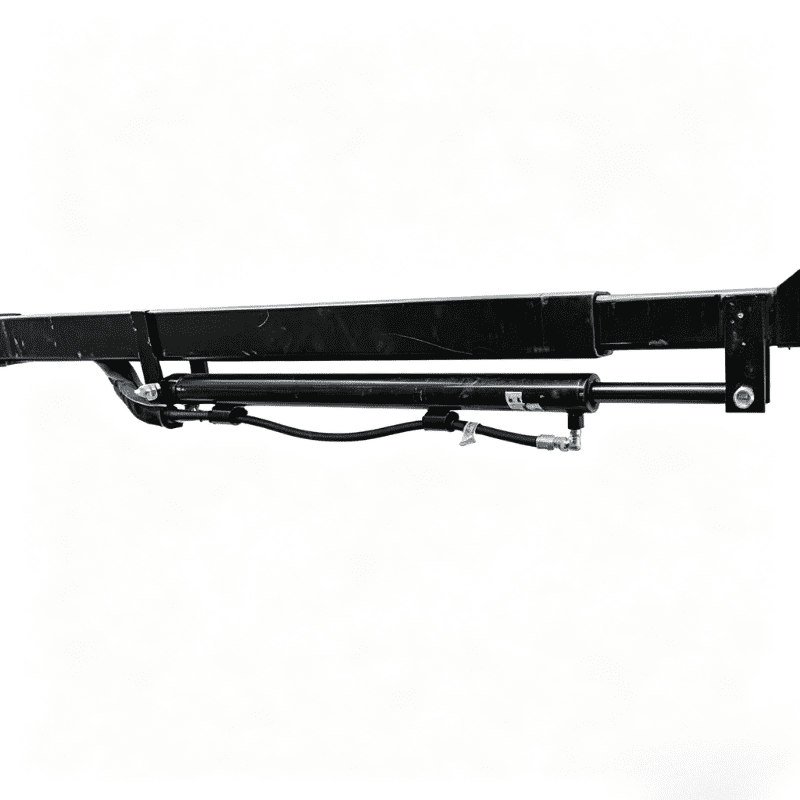

L'HR4752 viene utilizzato come attuatore in un meccanismo del sistema di teloni. Il cilindro idraulico converte la pressione e il flusso in movimento lineare. Tale movimento viene quindi trasferito attraverso la struttura a portale o a braccio per sollevare, posizionare o spostare il sistema di copertura, a seconda della disposizione della macchina.
La corsa di 36 pollici definisce la corsa lineare del cilindro. Il movimento effettivo del telo dipende dal rapporto di collegamento, dalle posizioni dei perni e dalla geometria del portale. Un cilindro con la corsa corretta può comunque non essere adatto se i suoi centri di montaggio o l'angolo di movimento non corrispondono al telaio esistente.
Il foro da 2 pollici e l'asta da 1,25 pollici sono importanti per l'abbinamento del sistema. L'alesaggio si riferisce all'area di pressione disponibile, mentre il diametro dello stelo influisce sull'area del lato stelo, sulla guida meccanica e sulla geometria della connessione. I calcoli finali della forza e della velocità richiedono la pressione idraulica effettiva e i dati di portata provenienti dal circuito della macchina.
Il catalogo posiziona l'HR4752 come cilindro di sollevamento a portale. Ciò offre all'OEM o all'acquirente sostitutivo un punto di partenza più chiaro rispetto a una descrizione generica del cilindro, ma l'approvazione finale dipende ancora dall'effettivo montaggio del portale e dal meccanismo del telone.
La corsa da 36 pollici fornisce un range di movimento lineare sostanziale per un attuatore del sistema telone. L'installatore dovrebbe mappare questa corsa sulle posizioni sollevate e abbassate del portale, controllando entrambe le posizioni finali e il percorso completo tra di loro.
Le dimensioni dell'alesaggio e dello stelo forniscono la base dimensionale per la sostituzione del cilindro e la revisione della forza idraulica. Dovrebbero essere controllati con perni di montaggio, staffe, collegamenti dei tubi flessibili e spazio disponibile anziché trattati come numeri isolati.
Il numero del modello HR4752 e la descrizione dell'applicazione possono aiutare i team di manutenzione a identificare la famiglia di componenti prevista. Per una sostituzione affidabile inviare fotografie, dimensioni di montaggio, requisiti di corsa e dettagli del circuito in modo da poter confrontare il cilindro con il sistema esistente.
Prima di ordinare l'HR4752, rivedere i seguenti punti:
Un cilindro non deve essere forzato a compensare un portale piegato, un perno danneggiato o un angolo di montaggio errato. Se il meccanismo non è allineato, la sola sostituzione dell'attuatore potrebbe non risolvere il problema di funzionamento.

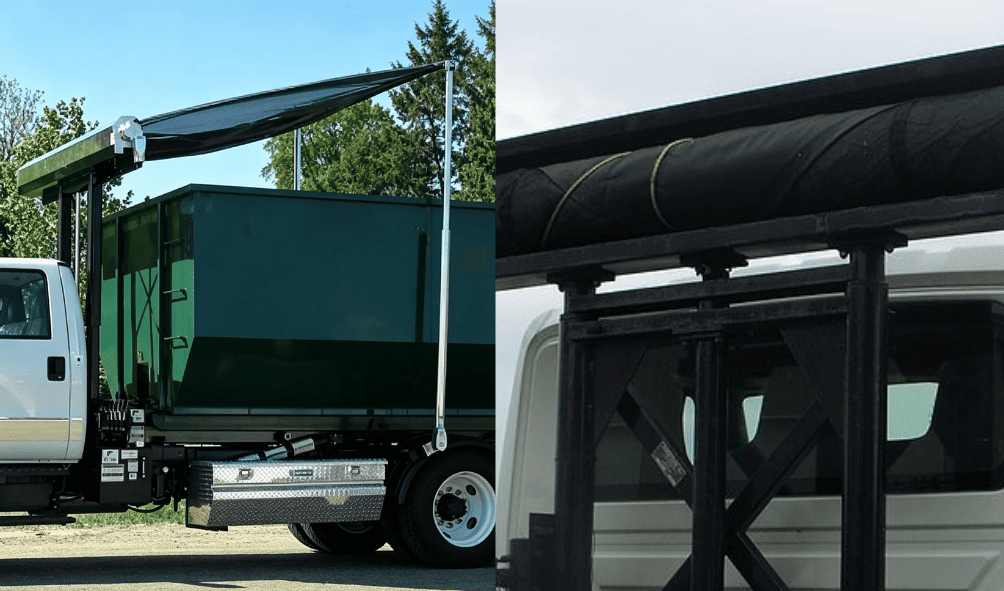

Il cilindro idraulico HR4752 per sistemi a telo è destinato alle applicazioni con sistema a telo e sollevamento a portale identificate nel catalogo HCIC. Questi sistemi sono comunemente utilizzati su autocarri e rimorchi che necessitano di un movimento motorizzato della copertura, ma il tipo effettivo di attrezzatura, la disposizione del telaio e il meccanismo del telone devono essere confermati per ciascun progetto.
L'articolo non afferma che l'HR4752 si adatta a ogni sistema di telone o a ogni modello di camion. Il cilindro corretto dipende dalla geometria di montaggio della macchina, dai requisiti di movimento, dal circuito idraulico e dallo spazio disponibile.
Per una revisione del progetto HR4752, preparare:
Se il cilindro viene sostituito dopo un guasto, includere fotografie dei punti di montaggio, della superficie dello stelo, della canna, dei perni e della struttura circostante. Ciò aiuta a separare la questione dell'identificazione del cilindro da un problema di meccanismo più ampio.
L'HR4752 è un attuatore mirato per sistemi di copertura con una chiara identità di catalogo: un cilindro di sollevamento a portale con alesaggio da 2 pollici, asta da 1,25 pollici e corsa da 36 pollici. Tali valori supportano una sostituzione iniziale o una revisione OEM, ma non sostituiscono il controllo della geometria di montaggio, del collegamento, del percorso dei tubi flessibili e del controllo idraulico.
Invia a HCIC le informazioni sul cilindro esistente e i disegni del sistema di telone per confermare se il cilindro idraulico HR4752 per i sistemi di telone corrisponde alla macchina reale. La revisione del cilindro insieme al portale è la strada più sicura verso una decisione di sostituzione affidabile.
HCIC produce cilindri idraulici, centraline idrauliche e sistemi idraulici per veicoli, rimorchi e applicazioni industriali. L'idoneità tecnica deve essere confermata rispetto alla progettazione effettiva dell'apparecchiatura e alle condizioni operative.
