Esaminare le dimensioni del catalogo del paranco elettrico Modello 520 e controllare lo spazio del telaio, la geometria di montaggio e lo spazio di servizio prima di un progetto di rimorchio ribaltabile.

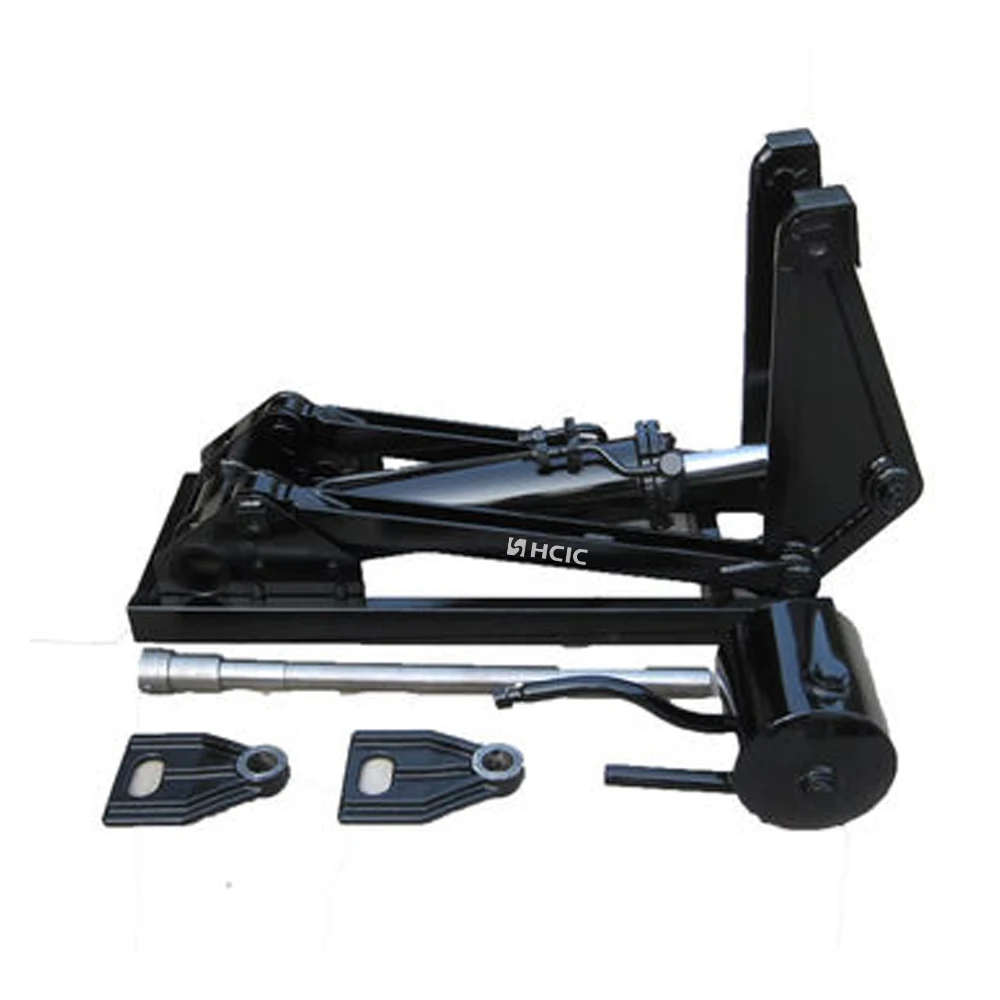

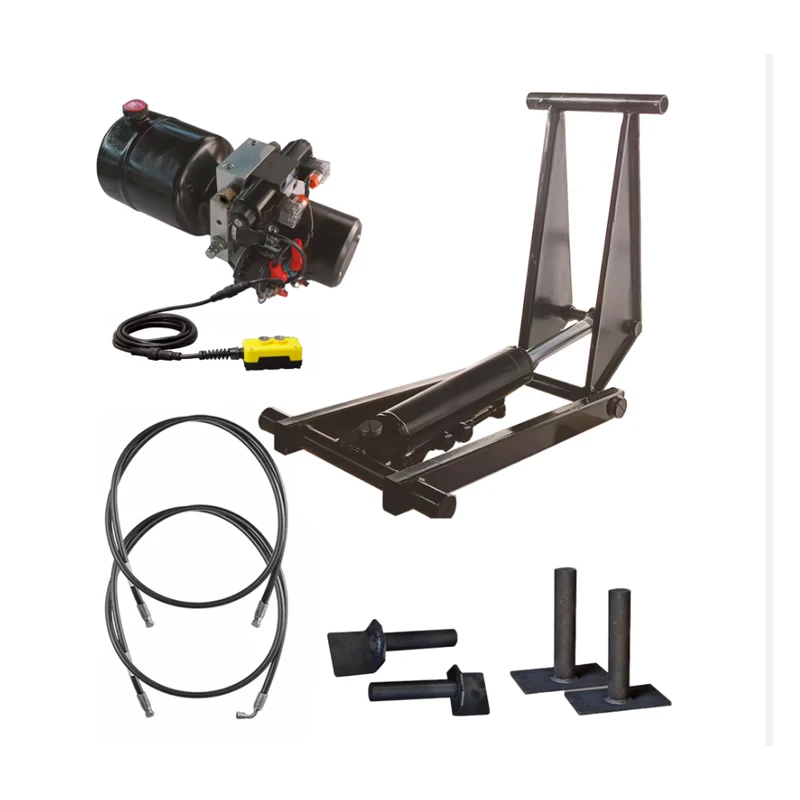

Il paranco elettrico Modello 520 è un componente di sollevamento compatto elencato nel catalogo American Power Hoists in dotazione. Per un costruttore di rimorchi ribaltabili o un acquirente sostitutivo, la prima domanda non è semplicemente se un montacarichi può sollevarsi. Dipende se il paranco si adatta allo spazio disponibile del telaio, alla disposizione dei perni e al percorso di movimento.

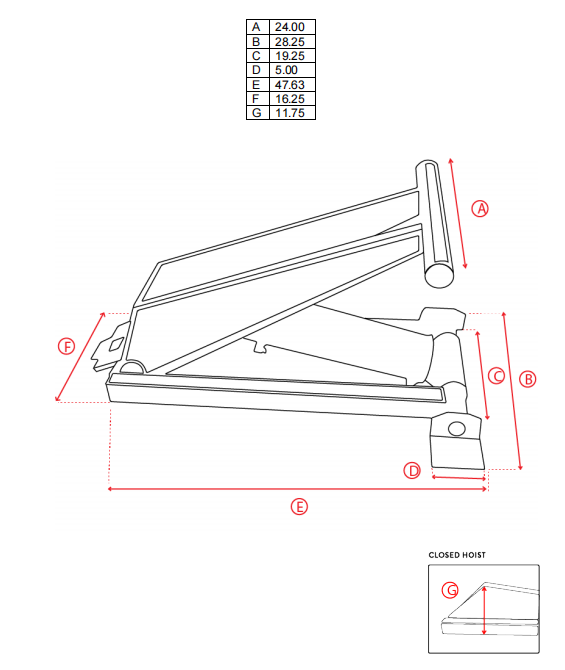

La pagina del Modello 520 fornisce sette riferimenti dimensionali, da A a G. Queste dimensioni forniscono un punto di partenza ingegneristico per controllare l'ingombro di installazione prima che la struttura del rimorchio, il circuito idraulico e i dettagli di montaggio siano finalizzati.
| Parametro | Valore di catalogo |
|---|---|
| Modello | 520 |
| Categoria di prodotto | Paranco elettrico |
| Dimensione A | 24:00 |
| Dimensione B | 28,25 pollici |
| Dimensione C | 19,25 pollici |
| Dimensione D | 5,00 pollici |
| Dimensione E | 47,63 pollici |
| Dimensione F | 16,25 pollici |
| Dimensione G | 11,75 pollici |
Questi valori sono trascritti dalla pagina del catalogo del Modello 520. Il disegno originale e le dimensioni effettive del rimorchio del cliente devono essere controllati prima dell'approvazione della produzione.

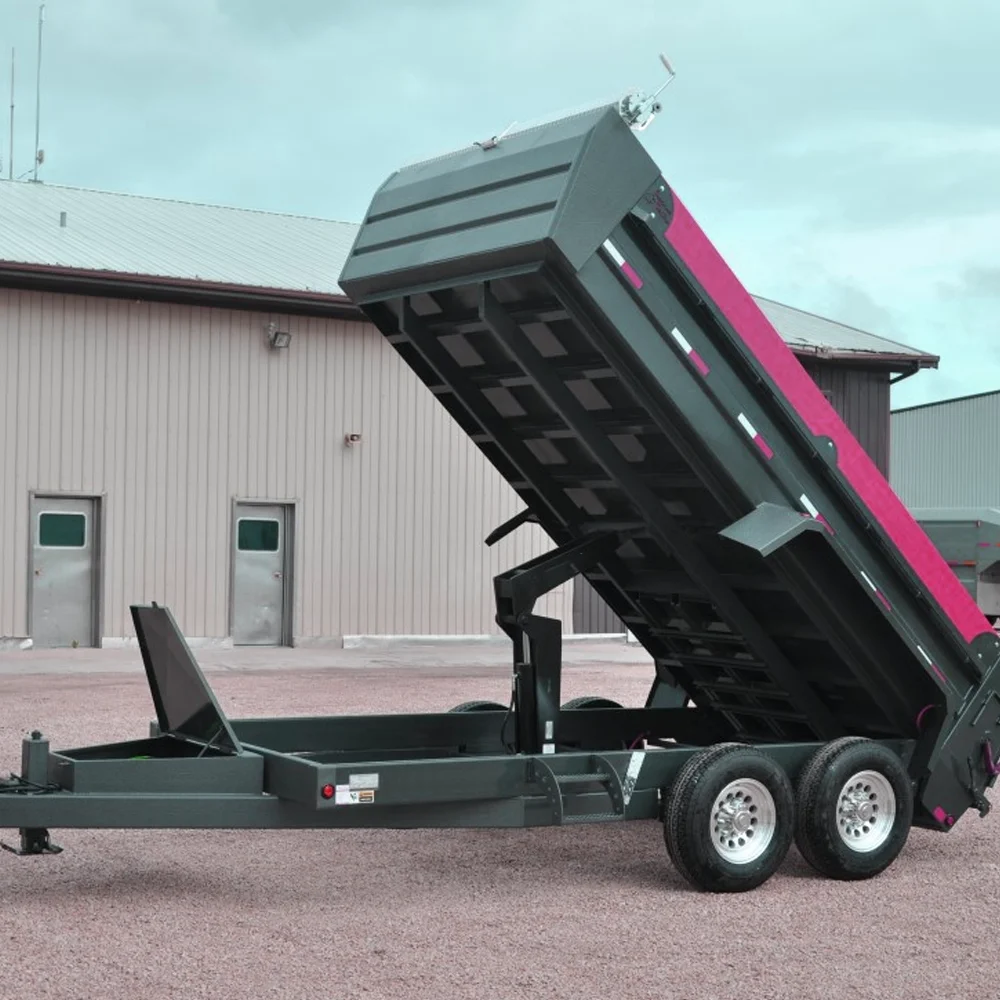

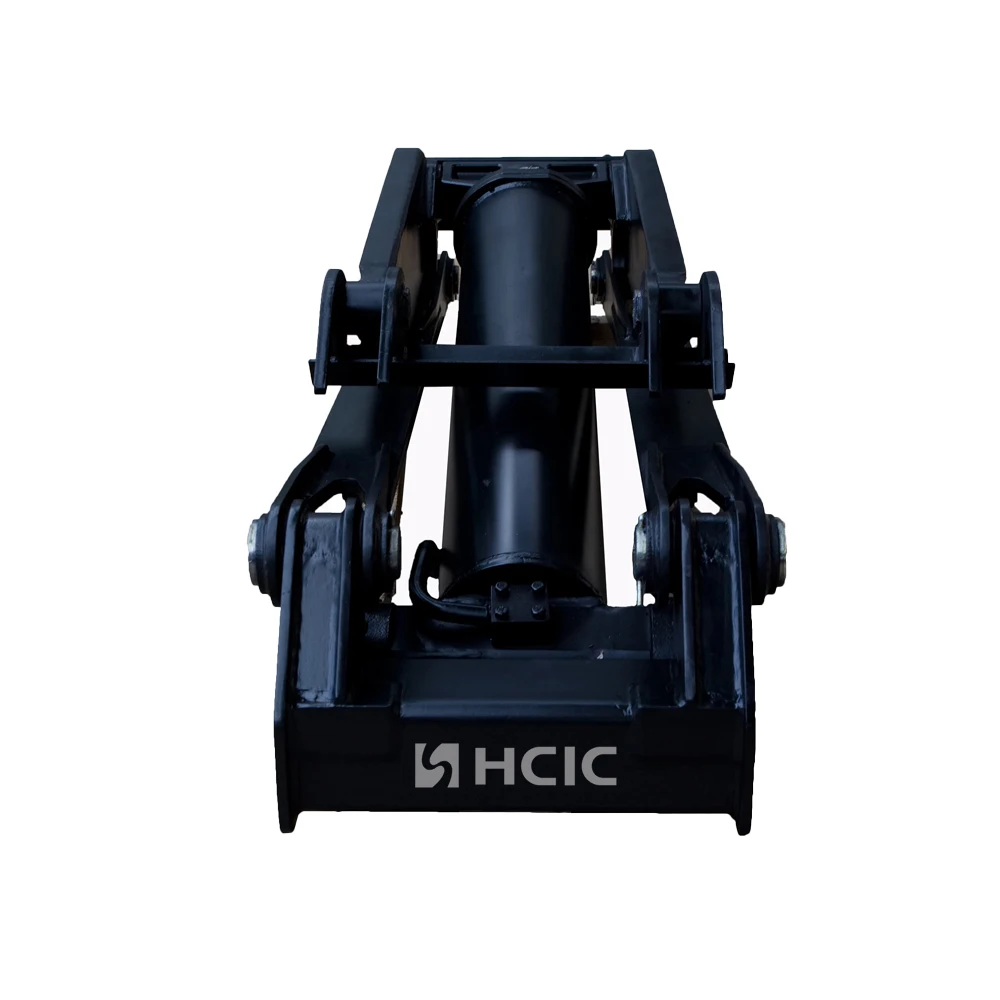

Un sistema di sollevamento del rimorchio ribaltabile si muove attraverso un angolo variabile. Lo spazio disponibile quando il cassone è chiuso non è necessariamente lo stesso spazio disponibile durante il sollevamento. Il paranco deve essere posizionato all'interno del telaio, collegato correttamente alla struttura di supporto e rimanere lontano dal corpo in movimento durante tutto il ciclo.
Per questo motivo, il paranco elettrico Modello 520 dovrebbe essere rivisto come parte del sistema di sollevamento completo piuttosto che come componente isolato. Il cassone del rimorchio, la cerniera posteriore, la struttura di montaggio anteriore e i collegamenti idraulici influenzano tutti l'allestimento finale.
Le dimensioni A, B e C sono utili quando si confronta il paranco con lo spazio disponibile tra il telaio del rimorchio e il cassone ribaltabile. Misurare prima il rimorchio nella sua posizione chiusa, quindi controllare il percorso di movimento quando il cassone inizia a ribaltarsi.
Una sola misurazione statica può non rilevare interferenze con traverse, staffe, tubi flessibili o la parte inferiore della carrozzeria. La revisione più sicura utilizza un disegno quotato o fotografie con le distanze principali contrassegnate.
I riferimenti D, F e G aiutano l'acquirente a confrontare il paranco con le piastre di supporto previste, la posizione dei perni e il rinforzo del telaio. Questi valori non devono essere utilizzati per riprodurre un progetto di montaggio completo senza il disegno originale e le dimensioni del progetto.
La struttura di montaggio deve trasferire la reazione di sollevamento al telaio del rimorchio. Lo spessore della staffa, l'allineamento dei perni e la progettazione della saldatura richiedono pertanto una revisione tecnica separata.
Il catalogo elenca la dimensione E come 47,63 pollici per il modello 520. Questa misura è importante quando un rimorchio ha una lunghezza di installazione limitata o quando il paranco deve essere posizionato attorno a membri del telaio esistenti.
Controllare questa dimensione insieme alla posizione del corpo chiuso, alla posizione delle cerniere e allo spazio di accesso per la manutenzione. Lasciare spazio ai lavori di ispezione e collegamento idraulico piuttosto che progettare l'installazione attorno a una misurazione che non lascia alcun accesso pratico.

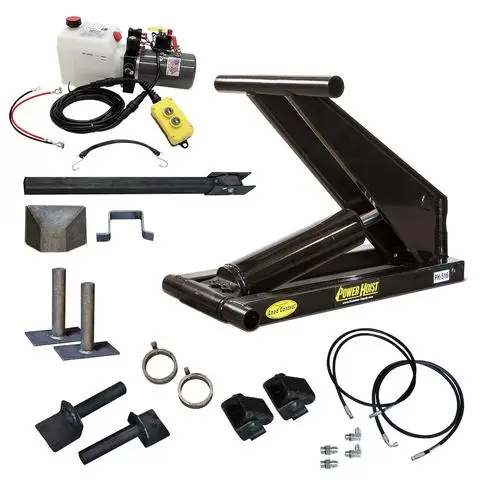

Il paranco elettrico Modello 520 è adatto alle discussioni sui sistemi di sollevamento per rimorchi con cassone ribaltabile in cui l'acquirente necessita di un riferimento di catalogo definito e di una base dimensionale per la revisione del montaggio. Può essere preso in considerazione per la costruzione di rimorchi OEM, progetti di sostituzione e riprogettazione di sistemi, previa conferma della completa disposizione meccanica e idraulica.
La pagina del catalogo del Modello 520 fornita elenca i riferimenti dimensionali ma non fornisce una capacità verificata, un valore della pressione di esercizio, una durata di servizio o una certificazione per questo modello. Tali dettagli devono essere confermati per il progetto reale invece di essere dedotti dal numero di modello.
Un'utile richiesta di informazioni sul paranco elettrico modello 520 dovrebbe includere:
- Tipo di rimorchio e dimensioni del cassone ribaltabile
- Spazio disponibile tra telaio e carrozzeria
- Posizione cerniera posteriore e punti di fissaggio anteriori
- Centri dei perni e dimensioni della staffa
- Posizioni di chiusura e di lavoro del cassone ribaltabile
- Pompa, valvole, tubi flessibili e controlli esistenti, se si tratta di una sostituzione
- Foto o disegno quotato dell'impianto attuale
- Sequenza di sollevamento e ambiente operativo richiesti
Queste informazioni consentono al fornitore di discutere il montaggio senza indovinare i dettagli strutturali nascosti.
Il paranco elettrico modello 520 deve essere selezionato attraverso la revisione dell'installazione piuttosto che attraverso la sola corrispondenza del numero di modello. Le dimensioni del catalogo, in particolare la dimensione E da 47,63 pollici, la dimensione A da 24,00 pollici e la dimensione G da 11,75 pollici, forniscono un utile punto di partenza per controllare l'installazione di un rimorchio ribaltabile.
Per un preventivo accurato, inviare il disegno del rimorchio, le misure di montaggio e le informazioni idrauliche esistenti a HCIC. La decisione finale dovrebbe basarsi sulla disposizione completa di sollevamento e sul disegno tecnico più recente.
HCIC sviluppa e produce cilindri idraulici e unità di potenza per veicoli e applicazioni industriali. Per un progetto del Modello 520, HCIC può esaminare le informazioni di installazione disponibili e identificare i dettagli tecnici richiesti per un preventivo OEM o di sostituzione.
