Martinetto idraulico per rimorchio

I. Cos'è questo Jack

L'HCHJ-15K è un martinetto idraulico per rimorchio a doppia azione progettato per la parte pesante del mondo dei rimorchi: 15 tonnellate.

Sostituisce la manovella di un rimorchio a collo d'oca o a ralla. Premi un pulsante, il martinetto si estende e solleva il rimorchio. Il camion indietreggia. Premere nuovamente il pulsante e il jack si ritrae. Fatto.

Perché idraulico? A causa del carico. Un collo d'oca carico mette migliaia di sterline sul suo carrello di atterraggio. Un martinetto a manovella trasforma quel peso in coppia della maniglia - e una maniglia che reagisce, alla fine di una lunga giornata, è quando le persone si fanno male. L'HCHJ-15K fa lo stesso lavoro con un motore e una valvola invece di bracci e riduttore.

II. Specifiche verificate

Dal catalogo HCIC 2026:

III. Doppio effetto: cosa significa qui

Doppio effetto significa che il martinetto ha potenza in entrambe le direzioni. La pompa lo estende e la pompa lo ritrae.

Ciò è importante su un rimorchio pesante per una ragione pratica: un rimorchio carico si trova sul martinetto. Quando si aggancia e si desidera ritrarre il martinetto, esso trasporta il peso del rimorchio sulla sua asta. Un martinetto a semplice effetto si affida alla gravità o al carico per respingere l'olio, il che funziona solo se il carico è sparito. L'HCHJ-15K spinge indietro la canna sotto potenza, indipendentemente da cosa ci sia sopra.

Per un jack della classe da 15 tonnellate, la doppia azione non è una caratteristica. È il design minimo corretto.

IV. I numeri che contano

Capacità di carico di 15 tonnellate.---La valutazione del catalogo per questo modello. Confrontalo con il peso del perno o dell'accoppiatore caricato del tuo rimorchio, non con il peso a vuoto, ma con il peso caricato. Se il peso del tuo spillo si avvicina al punteggio, questo è il tuo jack.

Alesaggio da 2,36 pollici con asta da 1,38 pollici.--- La canna genera la forza di portanza; l'asta trasporta il carico quando il martinetto è esteso e mantenuto. La sezione potenziata, più grande della linea da 12 tonnellate, è quella che trasporta il carico più pesante.

Pressione di esercizio 3000 PSI.---Il circuito idraulico funziona a una pressione di esercizio di 3000 PSI. Il catalogo specifica le impostazioni di scarico della pompa che la proteggono: 3200 PSI sulla porta di estensione, 1500 PSI sulla porta di retrazione. L'estensione del martinetto, ovvero il sollevamento del rimorchio, ottiene la massima pressione. La retrazione è un lavoro che richiede una forza minore e lo scarico inferiore impedisce al sistema di forzare eccessivamente in quella direzione.

SAE 6 porte.---La dimensione della connessione idraulica. Quando pianifichi i percorsi dei tubi, questa è la porta da abbinare.

Poggiapiedi girevole da 10" × 10"..---Il cuscinetto ruota per appiattirsi su un terreno irregolare. Un cuscinetto fisso su una pendenza carica il martinetto lateralmente e il carico laterale è ciò che piega i cilindri del martinetto. Il perno mantiene il carico verticale.

Funzionamento veloce e senza manuale.--- Il circuito prevede una modalità di caduta libera: apri una valvola e il martinetto si abbassa sotto il suo stesso peso. Nessun pompaggio, nessun avviamento. Collegamenti veloci quando il rimorchio è vuoto e leggero.

Finitura nera per esterni.---Questi martinetti vivono sotto i rimorchi: sale stradale, fango, ghiaia. La finitura è specifica per il servizio esterno.

V. Come si collega

L'HCHJ-15K è un martinetto nudo: lo colleghi a una fonte idraulica. Due percorsi:

Impianto idraulico del rimorchio esistente. Se il rimorchio è già dotato di un verricello o di un'altra attrezzatura idraulica, il martinetto si collega a quel sistema. Il catalogo specifica la compatibilità con pompe idrauliche/HPU entro i limiti di estensione di 3200 PSI e di retrazione di 1500 PSI.

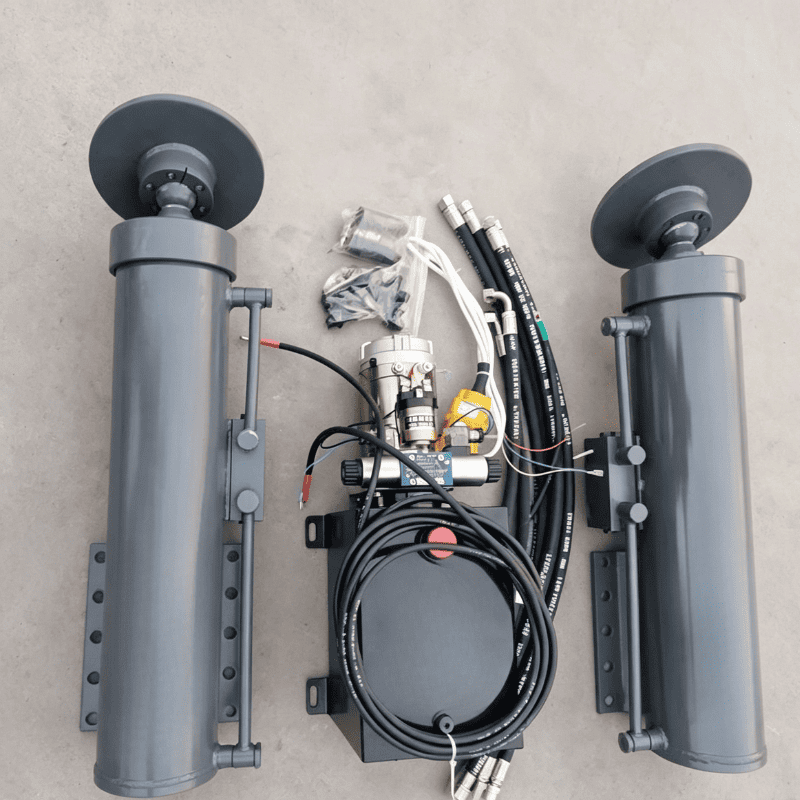

Un'unità di potenza separata. Una centralina idraulica da 12 V CC fa funzionare il martinetto in modo indipendente. Pompa, serbatoio e controllo: l'unità di potenza si trova sul telaio o sul timone del rimorchio, collegata alla batteria.

Le opzioni di controllo includono un telecomando portatile, cablato o wireless.

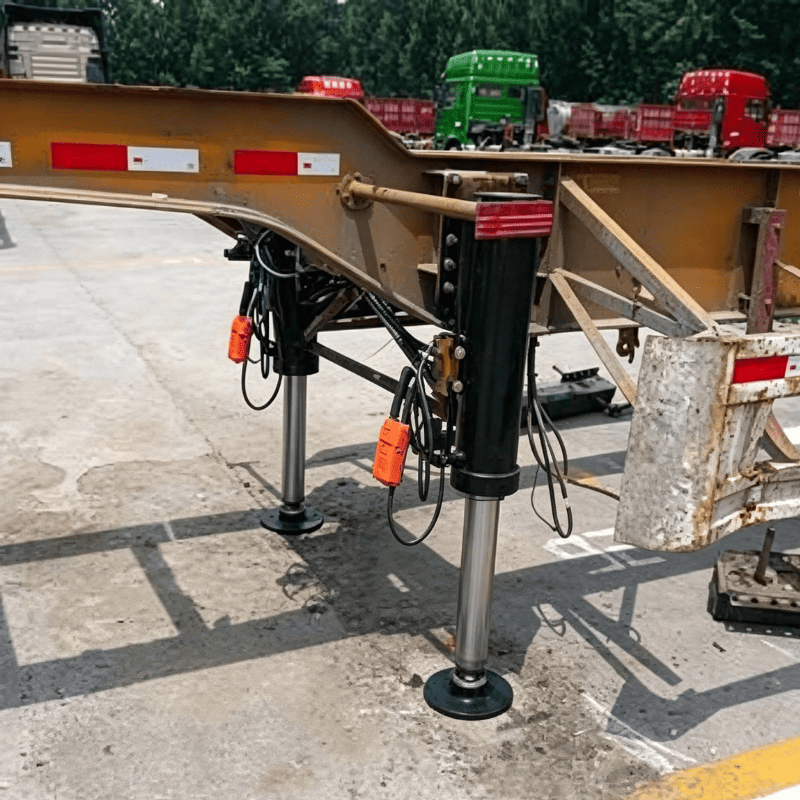

VI. Applicazioni

• Rimorchi per bestiame a collo di cigno.Il caso classico. I cavalli e i bovini spostano il peso durante il carico; il martinetto deve sollevare e trattenere un carico in movimento. La potenza di 15 tonnellate copre la parte pesante.
• Rimorchi a ralla. I pesi dei perni pesanti sono la norma qui. Il foro più grande gestisce la classe di carico.
• Rimorchi per carichi pesanti e attrezzature. Dumper per auto a collo di cigno e rimorchi per attrezzature in cui il peso del perno è elevato.
• Rimorchi a collo d'oca con cassone ribaltabile e pianale. Dove il martinetto funziona insieme a un montacarichi, entrambi alimentati dallo stesso sistema.

VII. Note sulla selezione

Scegli il peso del perno caricato, non il peso a vuoto.

L'HCHJ-15K ha una portata di 15 tonnellate. Se il peso dell'accoppiatore caricato del tuo rimorchio è inferiore e rimane al di sotto del carico, questo jack ha il margine. Se ti trovi al limite o al di sopra, parla con noi: specificheremo una soluzione personalizzata o ti consiglieremo su una disposizione a doppio jack.

Conferma anche lo spazio di montaggio sul rimorchio e il diametro del perno prima di ordinare. Invia le specifiche del trailer e confermiamo il montaggio.

VIII. Domande frequenti

IX. Informazioni sull'HCIC

Jinan Huachen Industrial Co., Ltd. Fondata nel 1998. Jinan, Shandong, Cina. Tre fabbriche. Oltre 300 dipendenti. 27+ ingegneri. Esportazioni in oltre 50 paesi.

Costruiamo cilindri idraulici, centraline, martinetti per rimorchi e sistemi di ribaltamento completi, prodotti nel nostro stabilimento di Jinan, testati a pressione prima della spedizione.

Certificato ISO 9001:2015. Documentazione di esportazione gestita internamente.
