Perché le pompe a ingranaggi della serie CB sono limitate ai sistemi a bassa pressione

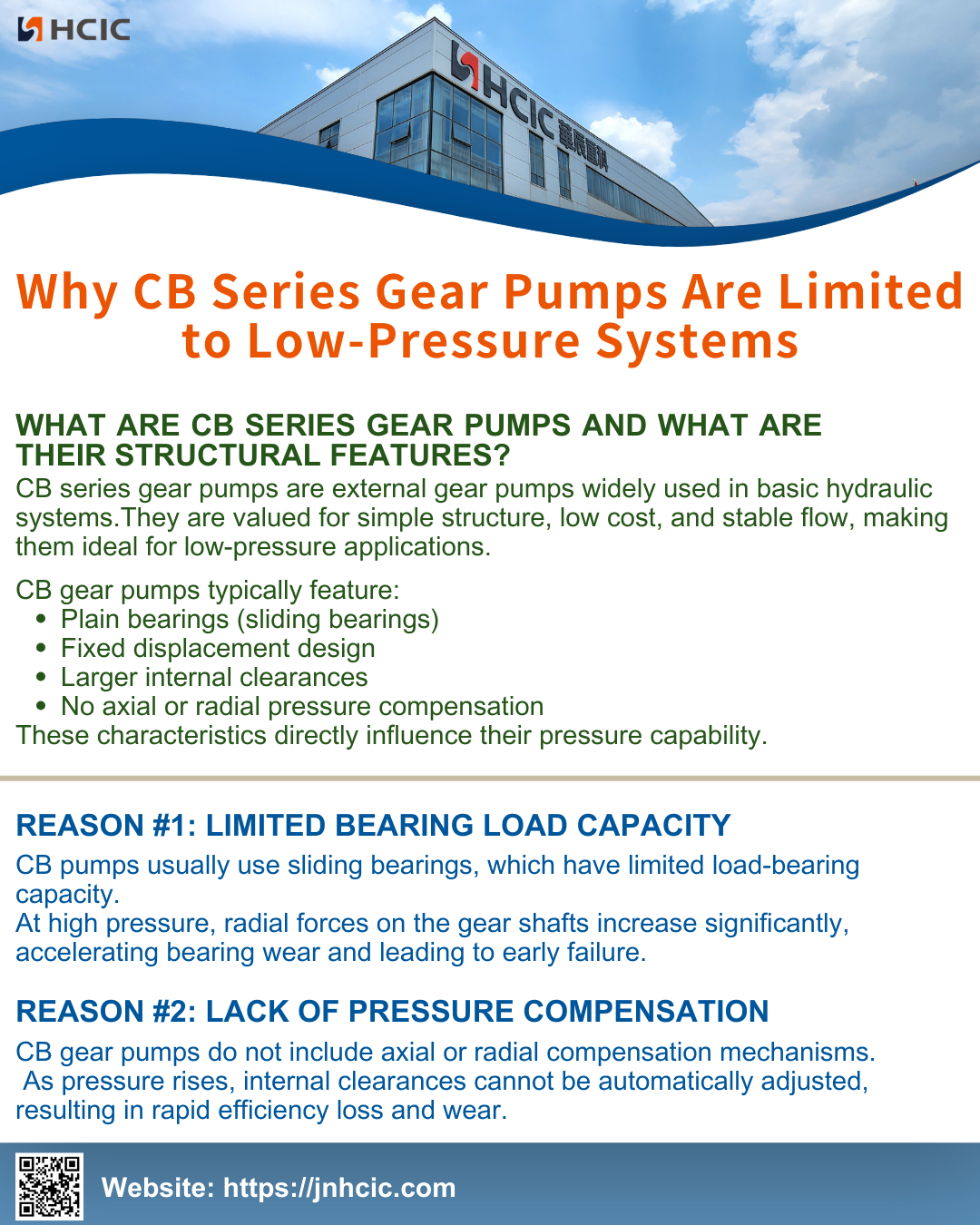

Cosa sono le pompe ad ingranaggi della serie CB e quali sono le loro caratteristiche strutturali?

Le pompe a ingranaggi della serie CB sono pompe a ingranaggi esterni ampiamente utilizzate nei sistemi idraulici di base.

Sono apprezzati per la struttura semplice, il basso costo e il flusso stabile, che li rendono ideali per applicazioni a bassa pressione.

Le pompe a ingranaggi CB tipicamente presentano:

Cuscinetti radenti (cuscinetti radenti)

Design a cilindrata fissa

Spazi interni maggiori

Nessuna compensazione della pressione assiale o radiale

Queste caratteristiche influenzano direttamente la loro capacità di pressione.

Perché le pompe a ingranaggi della serie CB sono limitate ai sistemi a bassa pressione

1. Motivo n. 1: capacità di carico limitata

Le pompe CB utilizzano solitamente cuscinetti scorrevoli, che hanno una capacità di carico limitata.

Ad alta pressione, le forze radiali sugli alberi degli ingranaggi aumentano in modo significativo, accelerando l'usura dei cuscinetti e portando a guasti precoci.

2. Motivo n. 2: mancanza di compensazione della pressione

Le pompe a ingranaggi CB non includono meccanismi di compensazione assiale o radiale.

All'aumentare della pressione, i giochi interni non possono essere regolati automaticamente, con conseguente rapida perdita di efficienza e usura.

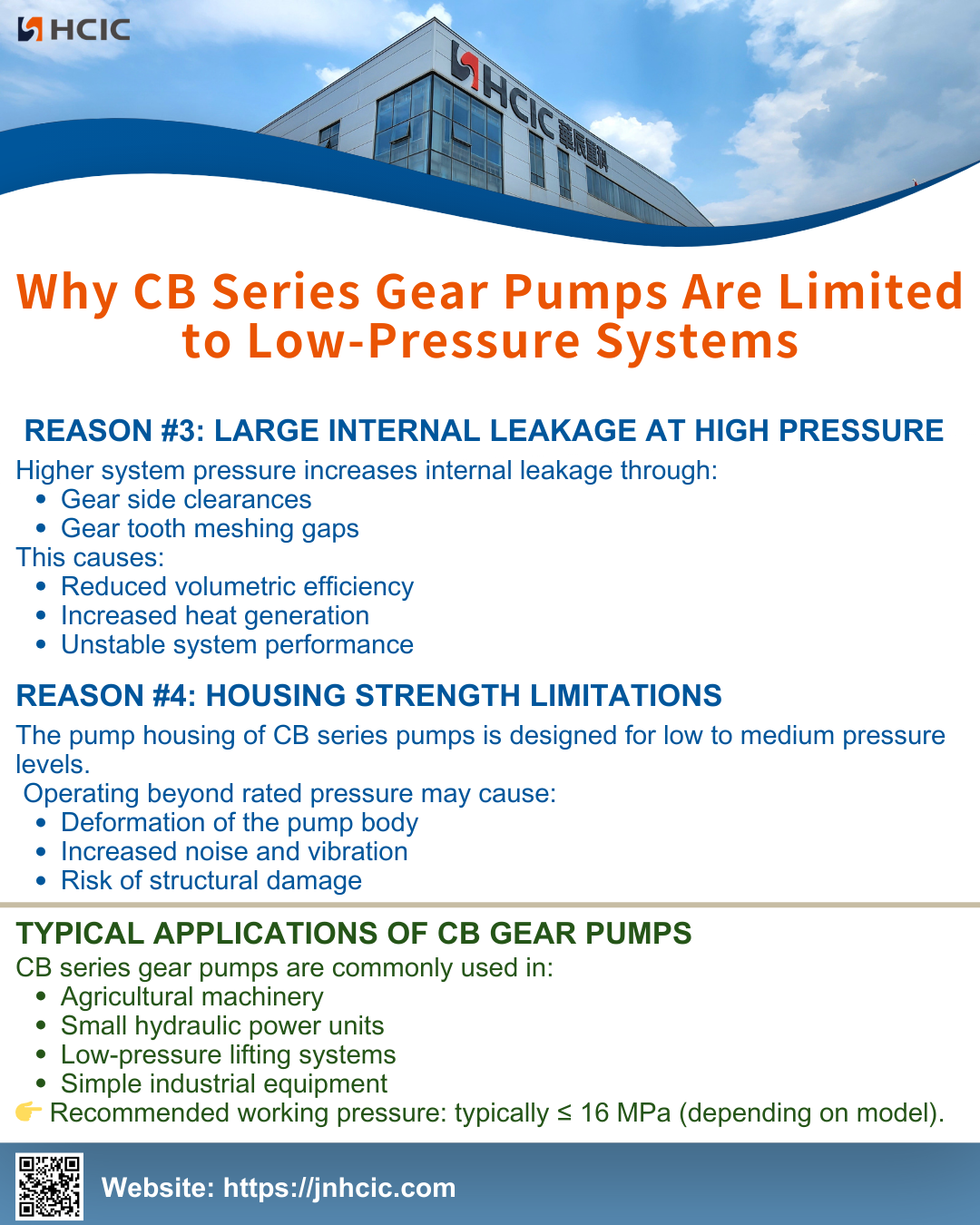

3. Motivo n. 3: grande perdita interna ad alta pressione

Una pressione del sistema più elevata aumenta le perdite interne attraverso:

Giochi laterali dell'ingranaggio

Spazi di ingranamento dei denti degli ingranaggi

Ciò provoca:

Efficienza volumetrica ridotta

Maggiore generazione di calore

Prestazioni del sistema instabili

4. Motivo n. 4: limitazioni della resistenza degli alloggi

Il corpo pompa delle pompe della serie CB è progettato per livelli di pressione da bassi a medi.

Il funzionamento oltre la pressione nominale può causare:

Deformazione del corpo pompa

Aumento del rumore e delle vibrazioni

Rischio di danni strutturali

Applicazioni tipiche delle pompe a ingranaggi CB

Le pompe a ingranaggi della serie CB sono comunemente utilizzate in:

Macchine agricole

Piccole centraline oleodinamiche

Sistemi di sollevamento a bassa pressione

Attrezzature industriali semplici

Pressione di esercizio consigliata: tipicamente ≤ 16 MPa (a seconda del modello).
