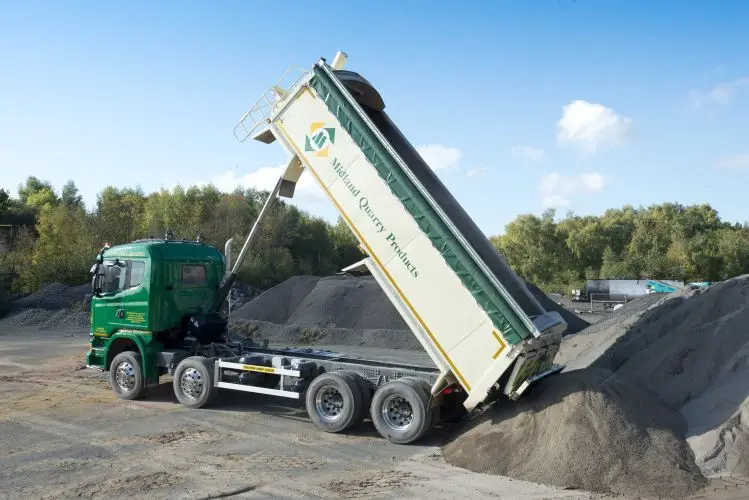

La movimentazione stabile dei materiali è fondamentale per la sicurezza e l'efficienza degli autocarri con cassone ribaltabile. I cilindri idraulici degli autocarri con cassone ribaltabile, l'attuatore di sollevamento principale, determinano direttamente la scorrevolezza e l'affidabilità del trasporto. Questi cilindri per carichi pesanti risolvono l'instabilità dovuta alle fluttuazioni del carico e alle strade sconnesse attraverso una struttura scientifica, un controllo idraulico preciso e una protezione affidabile: sono la garanzia principale per una movimentazione dei materiali efficiente e sicura.

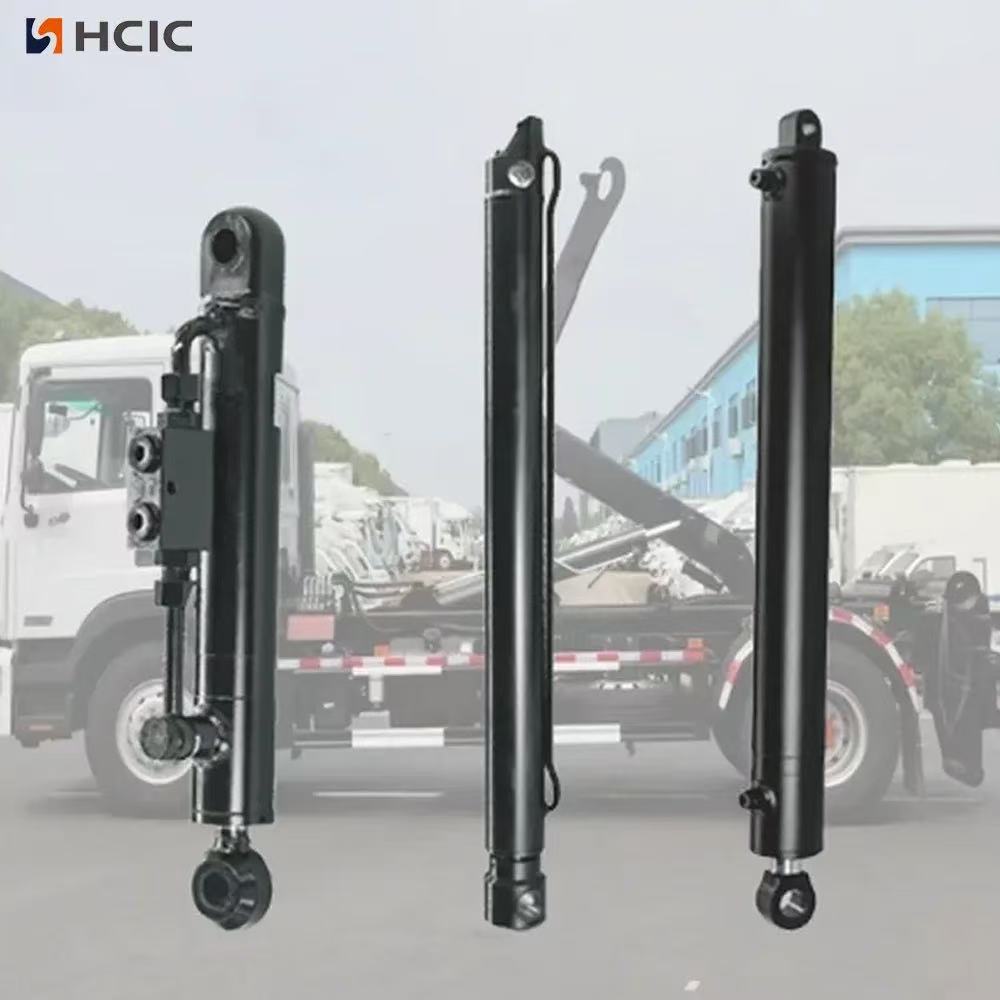

Essendo la parte portante principale, è realizzata in acciaio legato ad alta resistenza con formatura integrale e trattamento termico, quindi resiste alla deformazione e alle fessurazioni. La parete interna levigata riduce l'attrito. Le guarnizioni multistrato e i cappucci terminali imbullonati ad alta resistenza lavorano insieme per arrestare le perdite di olio, mantenendo costante la pressione in uscita.
Essendo la parte centrale per la conversione dell'energia, è costituito da un pistone, un'asta e connettori. Queste parti sono collegate con un accoppiamento ad interferenza per garantire la coassialità. I canali dell'olio a doppia direzione rendono l'estensione e la retrazione fluide. Gli anelli di guida e le guarnizioni di precisione prevengono il ribaltamento, l'inceppamento e l'usura.
Realizzati con materiali compositi resistenti all'usura e ad alta pressione, questi gruppi sigillano i giunti dei cilindri, bloccando perdite di olio e polvere. I manicotti e gli anelli guida guidano il movimento dell'asta, riducono l'eccentricità radiale e impediscono l'inclinazione del cassone di carico.
Oltre alla progettazione strutturale, sono progettati meccanismi dedicati per affrontare problemi di instabilità reali, garantendo il funzionamento affidabile del cilindro.
Oltre alla progettazione strutturale, meccanismi dedicati mirano ai fattori di instabilità effettivi per un funzionamento affidabile del cilindro.
Le valvole di flusso e pressione regolano la velocità dell'asta e la forza di uscita; le valvole di flusso regolano il flusso dell'olio in base al carico per evitare impatti, le valvole di pressione rilasciano la sovrapressione per evitare danni. I doppi blocchi idraulici bloccano il circuito dell'olio quando è fermo, fissando stabilmente il cassone di carico.
I sensori di pressione inviano segnali di carico in tempo reale al sistema di controllo, che regola di conseguenza la pressione e il flusso dell'olio. Il controllo coordinato multicilindrico bilancia la forza per una distribuzione non uniforme del materiale, prevenendo fuoriuscite.
Gli accumulatori assorbono la pressione d'urto e riducono le fluttuazioni; I dispositivi di ammortizzazione dell'estremità dello stelo evitano collisioni rigide tramite la strozzatura idraulica. Il montaggio elastico assorbe le vibrazioni del telaio, migliorando la stabilità in condizioni difficili.
| Tonnellaggio dell'autocarro con cassone ribaltabile | Parametri chiave del cilindro idraulico | Configurazione consigliata | Scenario applicativo | ||||||||||||||
| 5-10 tonnellate | Diametro foro 100-125 mm, pressione di esercizio 16 MPa, struttura telescopica multistadio a semplice effetto, corsa 1200-1500 mm | Cilindro di sollevamento monostadio ×1 (installazione di tipo EQ) | Materiali da costruzione leggeri, gestione dei rifiuti domestici | ||||||||||||||
| 10-20 tonnellate | Diametro foro 140-160 mm, pressione di esercizio 16-21 MPa, struttura a semplice effetto/doppio effetto stadio finale, corsa 1500-1800 mm | Cilindro di sollevamento monostadio ×1 (installazione tipo EQ/QQ) | Trasporto di materiali di medio carico (sabbia, carbone, ecc.) | ||||||||||||||
| 20-30 tonnellate | Diametro foro 180-200 mm, pressione di esercizio 21 MPa, struttura a doppio effetto stadio finale, corsa 1800-2200 mm | Cilindro multistadio montato frontalmente ×1 (serie TMG) | Trasporti tecnici pesanti (minerali, letame, ecc.) | ||||||||||||||
| Oltre 30 tonnellate | Diametro foro 220-250 mm, pressione di esercizio 21-31,5 MPa, disposizione simmetrica a doppio effetto, corsa 2200-2800 mm | Cilindri di sollevamento doppi ×2 (serie TSG) | Trasporti ultrapesanti (attrezzature di grandi dimensioni, minerali metallici, ecc.) | ||||||||||||||
La selezione delle bombole è adattata al tonnellaggio del camion in base a tre punti fondamentali:
Il corretto funzionamento e la manutenzione quotidiana garantiscono prestazioni stabili del cilindro a lungo termine.
Caricare i materiali in modo uniforme per evitare carichi parziali; vietare il sovraccarico. Azionare i comandi di sollevamento/abbassamento in modo fluido, rallentare su strade sconnesse e scaricare solo su terreno pianeggiante.
Ispezionare quotidianamente il corpo del cilindro per eventuali deformazioni, eventuali perdite di olio dai giunti e eventuali danni allo stelo del pistone. Controllare regolarmente il livello e la qualità dell'olio idraulico; serrare i bulloni allentati e lubrificare l'asta e le parti della guida. Pulire la superficie del cilindro e le guarnizioni per impedire l'ingresso di polvere.
Sollevamento lento/irregolare: verificare la presenza di valvole o tubazioni dell'olio bloccate. Perdite d'olio: Sostituire tempestivamente le guarnizioni invecchiate; riparare le parti saldate per perdite del corpo del cilindro. Forza di sollevamento insufficiente: controllare la pressione del sistema e la qualità dell'olio, eliminare i blocchi della tubazione.
