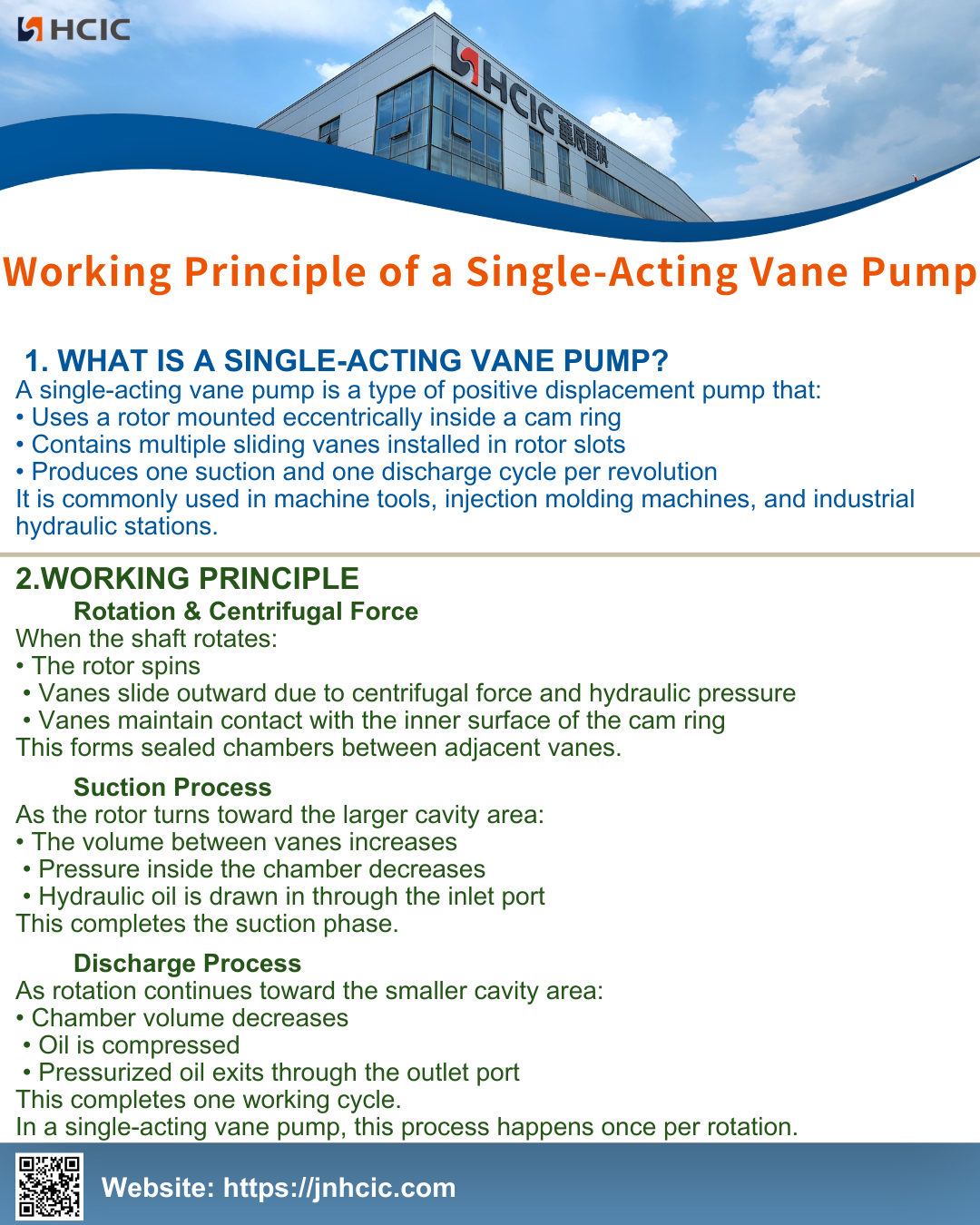

Le pompe a palette a semplice effetto sono ampiamente utilizzate nei sistemi idraulici a media pressione grazie al loro flusso regolare e al funzionamento stabile.
Comprendere il loro principio di funzionamento aiuta a ottimizzare la progettazione e la manutenzione del sistema.
Una pompa a palette a semplice effetto è un tipo di pompa volumetrica che:
• Utilizza un rotore montato eccentricamente all'interno di un anello a camme
• Contiene più alette scorrevoli installate nelle fessure del rotore
• Produce un ciclo di aspirazione e uno di scarico per giro
È comunemente utilizzato nelle macchine utensili, nelle macchine per lo stampaggio a iniezione e nelle stazioni idrauliche industriali.
Quando l'albero ruota:
• Il rotore gira
• Le palette scivolano verso l'esterno a causa della forza centrifuga e della pressione idraulica
• Le palette mantengono il contatto con la superficie interna dell'anello della camma
Ciò forma camere sigillate tra palette adiacenti.
Mentre il rotore gira verso l'area della cavità più grande:
• Il volume tra le alette aumenta
• La pressione all'interno della camera diminuisce
• L'olio idraulico viene aspirato attraverso la porta di ingresso
Questo completa la fase di aspirazione.
Mentre la rotazione continua verso l'area della cavità più piccola:
• Il volume della camera diminuisce
• L'olio è compresso
• L'olio pressurizzato esce attraverso la porta di uscita
Questo completa un ciclo di lavoro.
In una pompa a palette a semplice effetto, questo processo avviene una volta per rotazione.
