Cilindro idraulico saldato VS Cilindro idraulico a tiranti

Nei sistemi idraulici industriali, i cilindri idraulici saldati e i cilindri idraulici a tiranti sono i due attuatori più comunemente utilizzati. Molti produttori, acquirenti e ingegneri di apparecchiature si trovano spesso di fronte a un dilemma nella scelta tra i due. In realtà, non esiste un'opzione "migliore" in assoluto; tutto dipende dal fatto che si adatti allo scenario applicativo specifico. Questo articolo fornisce un confronto oggettivo basato su struttura, prestazioni, vantaggi, svantaggi e scenari applicativi reali per aiutarti a fare rapidamente la scelta giusta.

I. Differenze essenziali nella progettazione strutturale

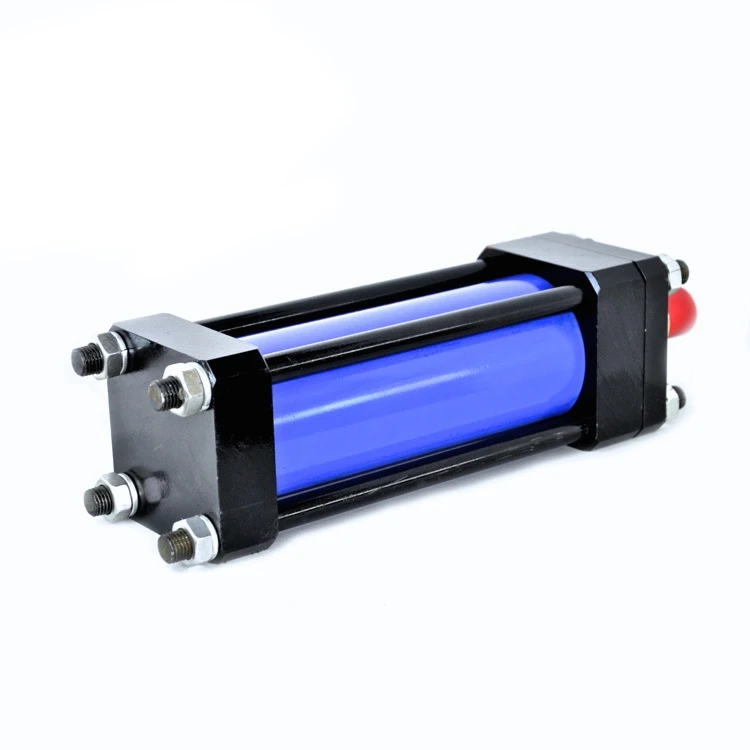

1.1Cilindri idraulici a tirantisono incentrati su un design di assemblaggio modulare. La canna del cilindro e le testate sono fissate tramite tiranti multipli ad alta resistenza, con l'intera struttura tenuta insieme da collegamenti bullonati, senza saldature di grandi dimensioni. Questi prodotti generalmente seguono gli standard internazionali, offrendo una forte intercambiabilità. La dimensione tipica del foro va da 30 a 200 mm, la pressione di esercizio è compresa tra 7 e 21 MPa e la lunghezza della corsa raramente supera i 3 metri.

1.2 Cilindri idraulici saldatiutilizzare invece una struttura saldata integrale. La canna del cilindro e le testate sono saldate direttamente per fusione, senza tiranti esterni che ne limitino la rigidità. Li costruiamo con tubi in acciaio senza saldatura più spessi, quindi i valori di pressione standard raggiungono 16–31,5 MPa e le unità personalizzate per carichi pesanti possono raggiungere 35 MPa. L'alesaggio raggiunge un massimo di 500 mm e la corsa può superare i 6 metri: perfetta per usi gravosi e con corsa lunga.

II. Cilindro idraulico a tiranti: elevata standardizzazione e facile manutenzione

2.1 The biggest advantage of tie-rod hydraulic cylinders lies in their high versatility, easy disassembly, and low maintenance costs. From what I’ve seen on factory floors, replacing seals or pistons on these cylinders is a straightforward job. You don’t need any specialized welding gear—just a set of standard tools and a basic understanding of how hydraulics work. Even a general maintenance tech can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines moving. Even a general maintenance technician can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines running smoothly.

2.2 Grazie alla loro struttura semplice, le parti soggette ad usura come guarnizioni e manicotti di guida possono essere sostituite rapidamente, senza bisogno di apparecchiature di saldatura professionali o strumenti fantasiosi. Anche un meccanico generico può concludere la manutenzione, riducendo così efficacemente i tempi di fermo delle apparecchiature.

2.3 Tuttavia, anche i loro limiti sono abbastanza chiari: capacità di pressione limitata e resistenza agli urti solo nella media. In ambienti con vibrazioni prolungate e urti frequenti, i tiranti tendono ad allungarsi e i dadi ad allentarsi, il che può portare a perdite di olio o ad una diminuzione della precisione. Pertanto, sono più adatti per applicazioni con pressione moderata, ambiente pulito e carichi stabili.

III. Cilindro idraulico saldato: elevata resistenza e adattabilità alle condizioni difficili

3.1 I cilindri idraulici saldati, con la loro struttura completamente saldata e senza tiranti, offrono un design più compatto e una rigidità superiore. Resistono a carichi laterali e forze di impatto maggiori e mantengono costanti le prestazioni in ambienti difficili come temperature elevate, polvere pesante, elevata umidità e carichi pesanti. Nello stesso spazio di installazione, un cilindro saldato può ospitare un alesaggio più grande e una corsa più lunga.

3.2 Lo svantaggio principale è che la riparazione in loco è quasi impossibile se il corpo della bombola o le saldature sono danneggiati. Sono necessarie rilavorazioni in fabbrica, che comportano tempi di inattività più lunghi e costi di manutenzione più elevati. Inoltre, a causa del loro elevato grado di personalizzazione, sono meno flessibili nella produzione in serie rispetto ai cilindri a tiranti.

IV. Come scegliere per scenari di applicazione pratica

4.1 I cilindri idraulici a tiranti sono più adatti per:

Apparecchiature per l'automazione, macchine utensili, macchine per lo stampaggio a iniezione e macchinari per l'imballaggio

Impianti idraulici di piccole e medie dimensioni ed equipaggiamenti standard

Scenari che richiedono elevata comodità di manutenzione e tempi di consegna brevi

4.2 I cilindri idraulici saldati sono più adatti per:

Macchine edili, macchine minerarie e attrezzature metallurgiche

Attrezzature per carichi pesanti marini, offshore, fotovoltaici ed eolici

Progetti personalizzati ad alta pressione, corsa lunga, condizioni difficili e non standard

V. Riepilogo della selezione: la scelta migliore si basa sulle condizioni di lavoro

Per riassumere la logica di selezione dall’esperienza del mondo reale:

Se la pressione di esercizio è inferiore a 21 MPa, le applicazioni sono standard e la facilità di manutenzione è il tuo obiettivo principale → scegli un cilindro idraulico a tirante.

Se la pressione di esercizio supera i 21 MPa, gli impatti sono violenti, lo spazio è ristretto o l'ambiente è difficile → scegli un cilindro idraulico saldato.

Entrambi sono prodotti solidi e collaudati. Solo abbinando il cilindro alle effettive esigenze lavorative, alle impostazioni di utilizzo e all'assistenza a lungo termine è possibile ottenere il miglior valore e ridurre al minimo i guasti.
