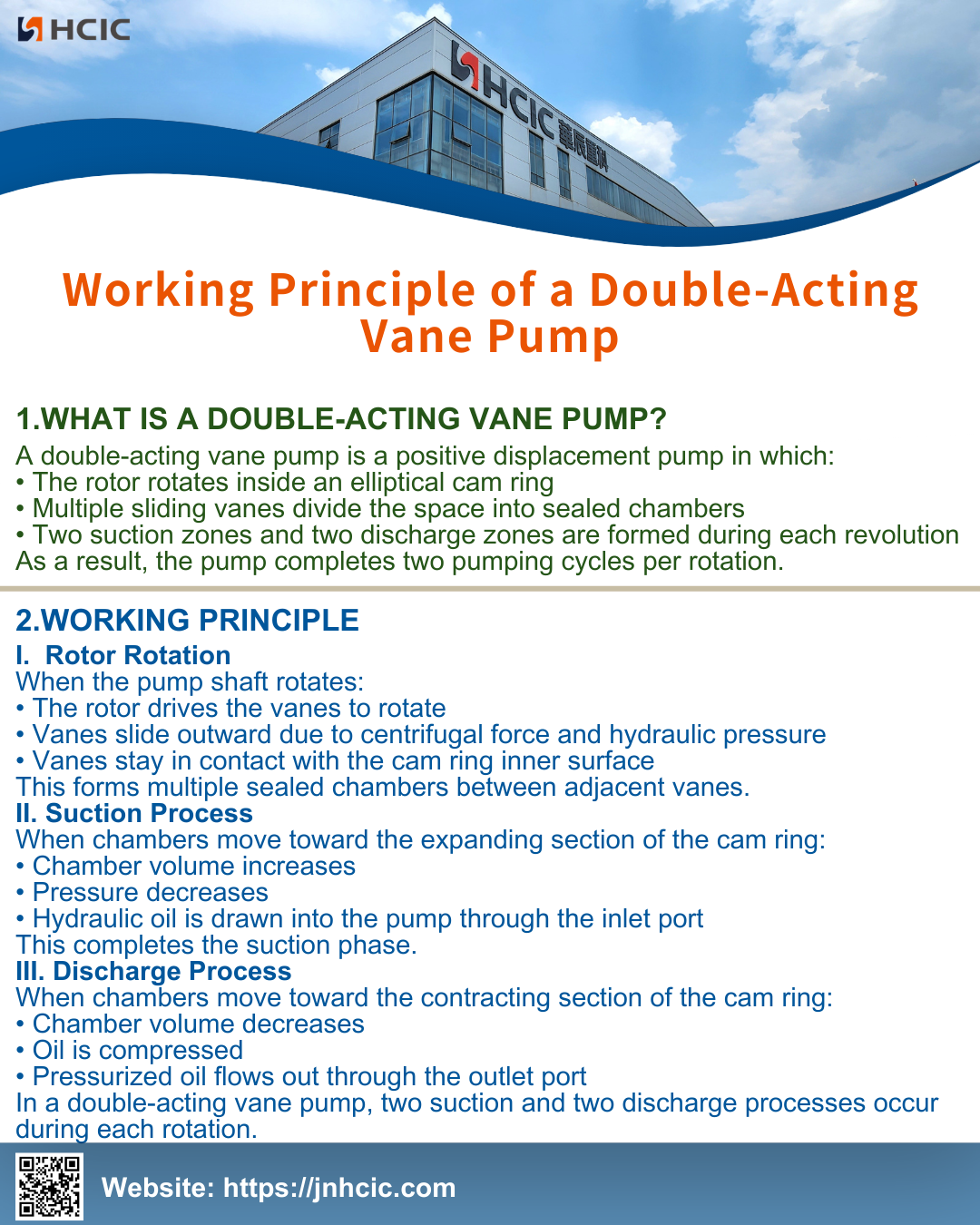

Una pompa a palette a doppio effetto è una pompa volumetrica in cui:
• Il rotore ruota all'interno di un anello a camme ellittico
• Molteplici alette scorrevoli dividono lo spazio in camere sigillate
• Durante ogni giro si formano due zone di aspirazione e due zone di scarico
Di conseguenza, la pompa completa due cicli di pompaggio per rotazione.
Quando l'albero della pompa ruota:
• Il rotore fa ruotare le pale
• Le palette scivolano verso l'esterno a causa della forza centrifuga e della pressione idraulica
• Le palette rimangono in contatto con la superficie interna dell'anello della camma
Ciò forma più camere sigillate tra alette adiacenti.
Quando le camere si spostano verso la sezione di espansione dell'anello della camma:
• Il volume della camera aumenta
• La pressione diminuisce
• L'olio idraulico viene aspirato nella pompa attraverso la porta di ingresso
Questo completa la fase di aspirazione.
Quando le camere si spostano verso la sezione di contrazione dell'anello a camme:
• Il volume della camera diminuisce
• L'olio è compresso
• L'olio pressurizzato fuoriesce attraverso la porta di uscita
In una pompa a palette a doppio effetto, durante ogni rotazione si verificano due processi di aspirazione e due di scarico.
