Gli acquirenti in Nord America, Europa e Australia spesso selezionano i cilindri solo in base alla lunghezza e allo spessore della canna, ignorando la corrispondenza delle condizioni di lavoro.
Molti installano cilindri a tiranti su trattori e rimorchi con cassone ribaltabile. Il lavoro continuo e accidentato allenta i tiranti e piega rapidamente le bielle. I cilindri con perno saldati sottili e economici si rompono sotto carichi pesanti, provocando l'arresto della produzione e costi di manutenzione aggiuntivi.
Gli stili a quattro cilindri coprono oltre il 90% delle sostituzioni globali e degli ordini OEM. Questa guida seleziona i modelli più venduti con pratici riferimenti di selezione per il personale addetto agli acquisti e i grossisti di ricambi.

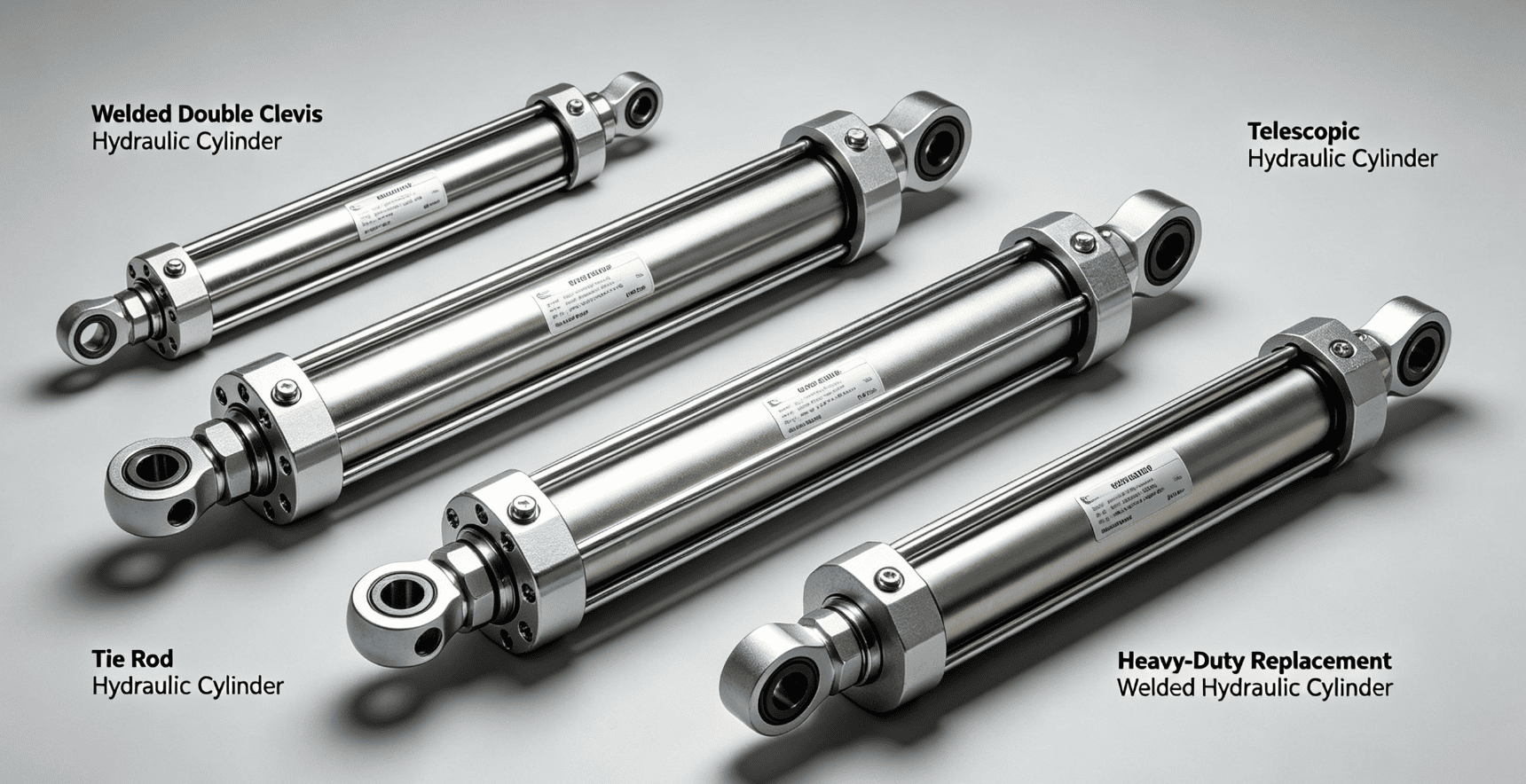

Cilindro idraulico a doppia cerniera saldato — Macchine agricole, spaccalegna, rimorchio agricolo
Cilindro idraulico a tiranti - Macchine utensili e apparecchiature di automazione per interni
Cilindro idraulico telescopico — Esclusivo per rimorchio ribaltabile e autocarro ribaltabile
Cilindro idraulico saldato di ricambio per impieghi gravosi: parti aftermarket per mini escavatori e pale
Il cilindro e i cappucci terminali adottano la saldatura integrale ad arco sommerso senza tiranti esterni. Le due estremità utilizzano una cerniera doppia forgiata in un unico pezzo per l'installazione del perno.
Pressione di esercizio standard 21 MPa, versione aggiornata ad alta pressione raggiunge 35 MPa, con eccezionale capacità antivibrante e anti-carico laterale.
I prodotti a basso costo adottano una forcella giuntata sottile che si rompe facilmente. I prodotti qualificati utilizzano saldature a piena penetrazione da 8–12 mm, stabili in condizioni di lavoro all'aperto fangose.
Adatto al braccio di sollevamento del trattore, allo spaccalegna, al rimorchio agricolo, al piccolo caricatore, al carro attrezzi.
Serviamo grossisti di ricambi agricoli, fabbriche di macchine agricole e officine di riparazione esterne.
Pro: Compatto, resistente alla polvere, facile da installare, alesaggio, corsa e dimensione del foro della cerniera personalizzabili
Contro: Difficoltoso smontaggio interno, tempi di consegna più lunghi per dimensioni non standard
Quattro tiranti fissano due tappi terminali, comodi da smontare e sostituire le guarnizioni interne. Segue lo standard internazionale NFPA con pressione unificata di 21 MPa.
I tiranti esposti si allentano sotto le vibrazioni a lungo termine e la forza laterale piegherà le aste dei pistoni, non si adatta alle macchine mobili esterne.
Adatta macchine utensili, linee di automazione del confezionamento, presse idrauliche per interni, piattaforme di sollevamento fisse.
Al servizio di fabbriche di automazione, fornitori di manutenzione di apparecchiature e rivenditori di componenti idraulici per interni.
Pro: Sufficiente merce spot, facile manutenzione, prezzo basso, consegna rapida di dimensioni standard
Contro: Scarsa resistenza alle vibrazioni, non utilizzabile su trattori e rimorchi ribaltabili
Design del manicotto annidato a più stadi, lunghezza ridotta dopo la retrazione e corsa di sollevamento lunga dopo l'estensione. La maggior parte sono a semplice effetto e si retraggono per gravità, con 2-4 stadi opzionali.
Più fasi di estensione comportano una spinta terminale più debole, non adatta al sollevamento di carichi ultrapesanti.
Adatto per rimorchi con cassone ribaltabile agricolo, autocarri con cassone ribaltabile, veicoli per la raccolta dei rifiuti, scale aeree.
Serviamo impianti di refitting di rimorchi, grossisti di componenti per il trasporto merci e produttori di apparecchiature igienico-sanitarie.
Pro: volume retratto ridotto, corsa lunga, circuito dell'olio semplice, basso tasso di guasto
Contro: le guarnizioni multistrato necessitano di olio idraulico pulito, nessuna funzione di retrazione idraulica attiva
Realizzato in tubo spesso levigato senza saldatura e stelo rinforzato anti-flessione, abbinato a giunto sferico forgiato o cerniera singola, le saldature spesse a penetrazione completa supportano una pressione massima di 35 MPa.
Le dimensioni corrispondono perfettamente ai mini escavatori CAT, Komatsu e Kubota per la sostituzione diretta senza modifiche.
Montare il cilindro del braccio/braccio del mini escavatore, il cilindro di inclinazione del caricatore, il piccolo rullo compressore.
Al servizio degli esportatori di macchine edili, officine di riparazione sul campo e piccole fabbriche di attrezzature ingegneristiche.
Pro: dimensioni di ricambio precise, resistente agli urti, durevole nei cantieri edili, ordini con elevata ripetizione
Contro: Vari modelli, macchine non standard necessitano di personalizzazione in base ai dati del vecchio cilindro

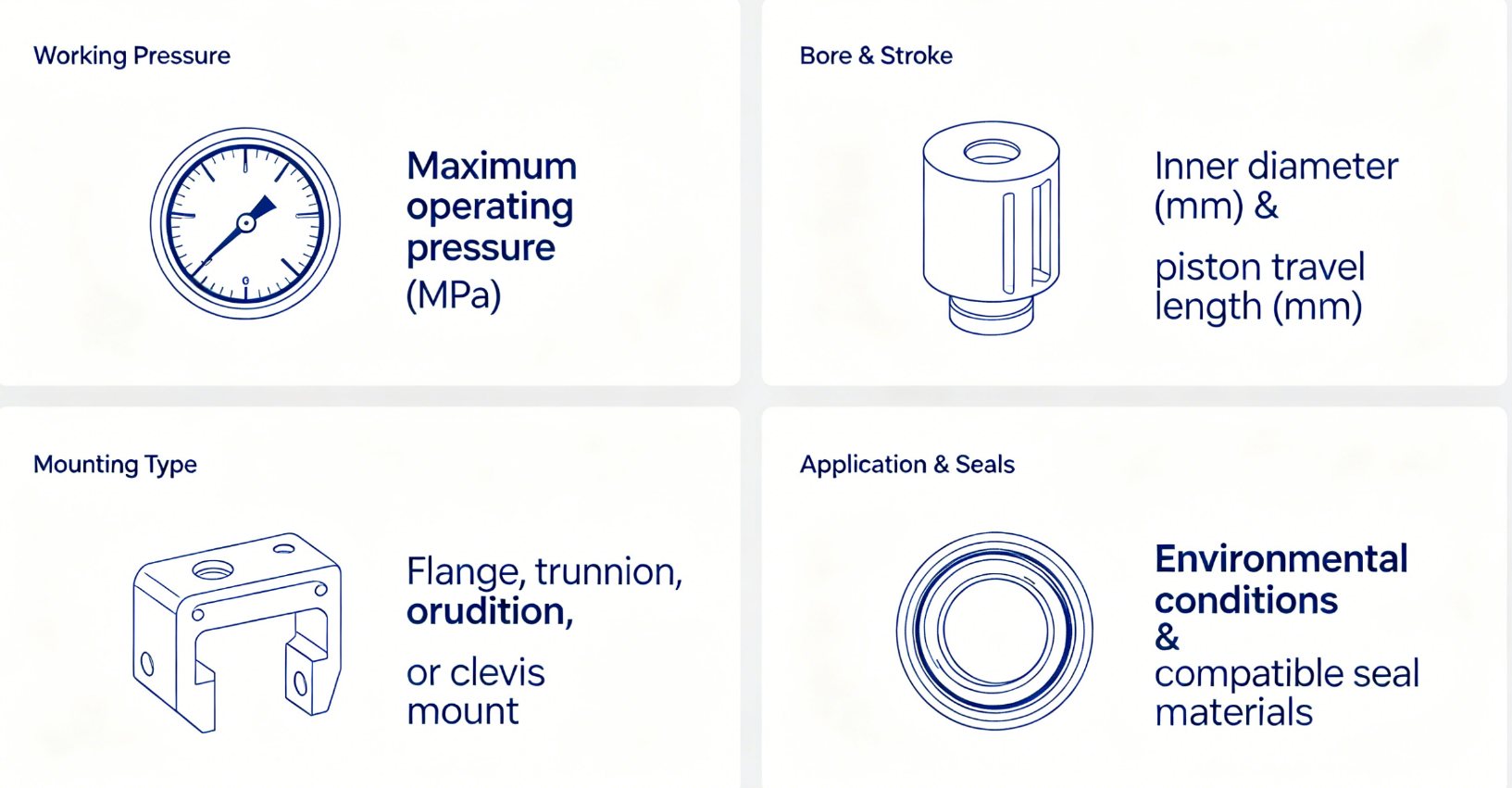

Il modello standard da 21 MPa (3000 PSI) si adatta alla maggior parte delle attrezzature agricole e interne, rappresentando il 90% degli ordini con prestazioni ad alto costo.
Versione ad alta pressione addensata da 25–35 MPa per escavatori e condizioni di lavoro a impatto minerario.
La forza di sollevamento si riferisce solo al foro e alla pressione del sistema; la corsa più lunga non può migliorare la capacità di carico.
Misurare la lunghezza completa di retrazione ed estensione quando si sostituiscono i vecchi cilindri; il giudizio visivo causa facilmente una riduzione della corsa e perdite di olio.
Scegli cilindri telescopici per corsa lunga con spazio limitato; scegli i cilindri con cerniera saldata per attrezzature di rotazione multiangolo.
Macchine di sollevamento multiangolo per esterni: Cilindro idraulico a doppia cerniera saldato
Attrezzatura stabile per interni a bassa pressione: cilindro idraulico a tirante
Sollevamento a corsa lunga del rimorchio ribaltabile: cilindro idraulico telescopico
Braccio articolato dell'escavatore: cilindro idraulico saldato sostitutivo per impieghi gravosi
Normale condizione di pulizia interna: guarnizioni NBR + vernice antiruggine nera
Fattoria all'aperto fangosa: stelo spesso cromato + copertura antipolvere esterna
Ambiente di nebbia salina costiera: strato anticorrosione zincato complessivo
Condizioni di olio caldo ad alta temperatura: guarnizioni in gomma al fluoro FKM per evitare perdite interne ed esterne
Prima scelta: cilindro idraulico con cerniera femmina saldata a doppio effetto
Evitare: i cilindri con tiranti si rompono facilmente sotto le vibrazioni; i cilindri telescopici con corsa troppo lunga non sono adatti alle piccole attrezzature agricole
Prima scelta: cilindro idraulico telescopico a semplice effetto a 2–4 stadi
Alternativa: cilindro con cerniera saldata a corsa lunga per piccoli rimorchi leggeri
Prima scelta: cilindro idraulico saldato sostitutivo per impieghi gravosi
Alternativa: cilindro a doppia cerniera ispessito ad alta pressione per caricatori agricoli di grandi dimensioni
Prima scelta: cilindro idraulico a tirante standard
Da evitare: i cilindri saldati ad alto costo non sono necessari per le apparecchiature fisse interne
Le sottili crepe della forcella giuntate sono sotto carico pesante, le saldature sottili causano infiltrazioni d'olio. Conferma la forcella integrata forgiata e le saldature a piena penetrazione da 8 mm+, asta cromata spessa consigliata per uso esterno.
Le vibrazioni allentano i tiranti e piegano le bielle, cosa consentita solo per apparecchiature interne stabili.
Controllare il carico pesante nelle prime due fasi; l'estensione completa porta ad una brusca caduta della spinta. Sostituire regolarmente l'olio idraulico per proteggere le guarnizioni multistrato.
Non è possibile installare normalmente dimensioni errate, fornire foto di vecchi cilindri e modelli di macchine per conferma prima di ordinare.
Invia le seguenti informazioni ai nostri ingegneri per ottenere piani corrispondenti entro 24 ore:
Industria meccanica e modello completo
Foto chiare delle vecchie estremità di montaggio del cilindro
Foro misurato, diametro dello stelo, lunghezza completamente estesa e retratta
Pressione di esercizio e ambiente (temperatura elevata, mare, sito fangoso)
Supportiamo la personalizzazione del campione da 1 pezzo per tutti e quattro i tipi di cilindri, ciascun prodotto con un rapporto completo sul test di pressione e una garanzia di 12 mesi.
