Hai un cilindro morto su una macchina. La macchina è guasta. Hai bisogno di una sostituzione, veloce.
Ordina senza misurare e scommetti: il nuovo cilindro ha l'alesaggio giusto ma la corsa sbagliata: tocca il fondo prima che il lavoro sia finito. Oppure gli occhi degli spilli sono un quarto di pollice troppo piccoli. Oppure le porte sono il thread sbagliato. La macchina resta ferma per altre due settimane mentre la parte sbagliata torna indietro.
Una misurazione attenta richiede quaranta minuti. Trasforma "Penso che sia grande così" in un disegno da cui una fabbrica può costruire. Ogni ora che passi a misurare è un'ora che non passi ad aspettare un sostituto che non va bene.
Questa guida copre le sei misurazioni necessarie: alesaggio, stelo, corsa, lunghezze complessive, montaggio e porte.
- Calibri (un calibro digitale economico da 6 pollici va bene)
- Un metro a nastro o un righello in acciaio
- Carta e penna (o il tuo telefono)
- Una macchina fotografica
- Straccio pulito: pulire l'asta e le porte prima di misurare
Niente di esotico. Un negozio ha tutto questo.
L'alesaggio è il diametro interno della canna, la parte in cui scorre il pistone. Determina la forza del cilindro.
Area del pistone = π × (alesaggio/2)²
Due esempi per mostrare perché è importante:
- Alesaggio da 3" a 2000 PSI → 14.137 libbre di forza di spinta
- Alesaggio da 4" a 2000 PSI → 25.133 libbre di forza di spinta
Stessa pressione, 78% di forza in più. Ecco perché l'alesaggio è il primo numero richiesto da una fabbrica.
Come misurare:Se il cilindro è smontato, pinzare direttamente l'interno della canna. Se è ancora assemblata, non forzatela: spesso la canna è stampigliata sulla canna o sulla targhetta dati. Cerca una dicitura come "3.00 BORE" o un numero di modello. Inviaci una foto di qualsiasi timbratura; possiamo leggere l'alesaggio dal modello.

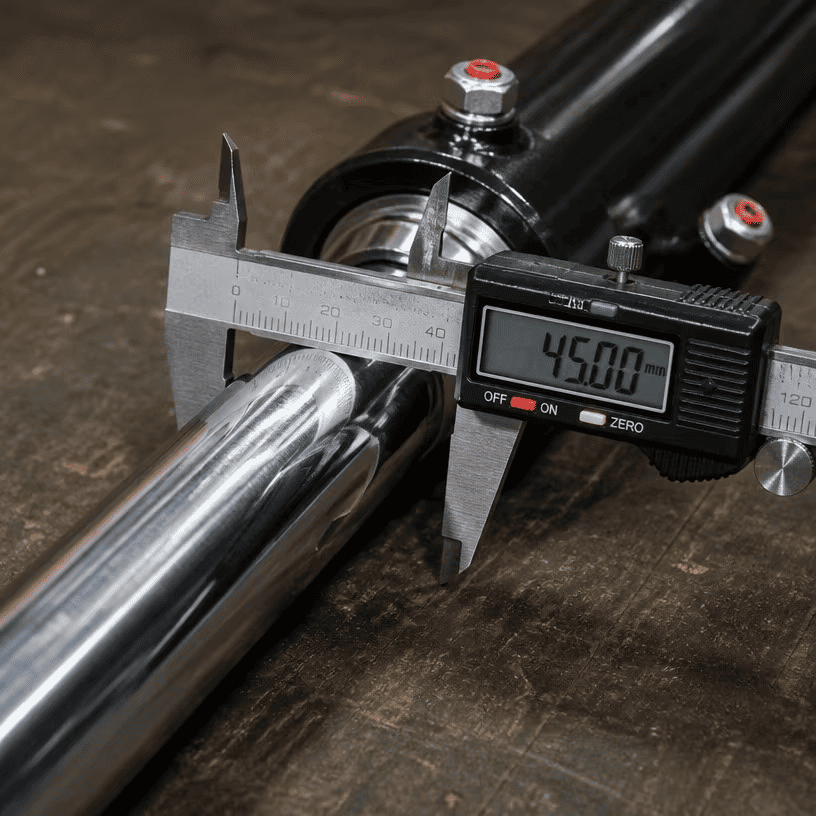

Il diametro dello stelo è importante per due motivi: robustezza e adattamento della tenuta.
Come misurare:Calibrare l'asta dove è pulita: vicino alla premistoppa, non sulla punta dove potrebbe essere usurata. Puliscilo prima. Una bacchetta polverosa misura più grande di quello che è.
Verificare l'usura. Se l'asta mostra profonde rigature, vaiolature o un gradino usurato nel punto in cui scorre la guarnizione, comunicalo nella tua richiesta. Un'asta usurata significa che la macchina potrebbe avere un problema di disallineamento: il nuovo cilindro si usurerà allo stesso modo se la causa non viene risolta.

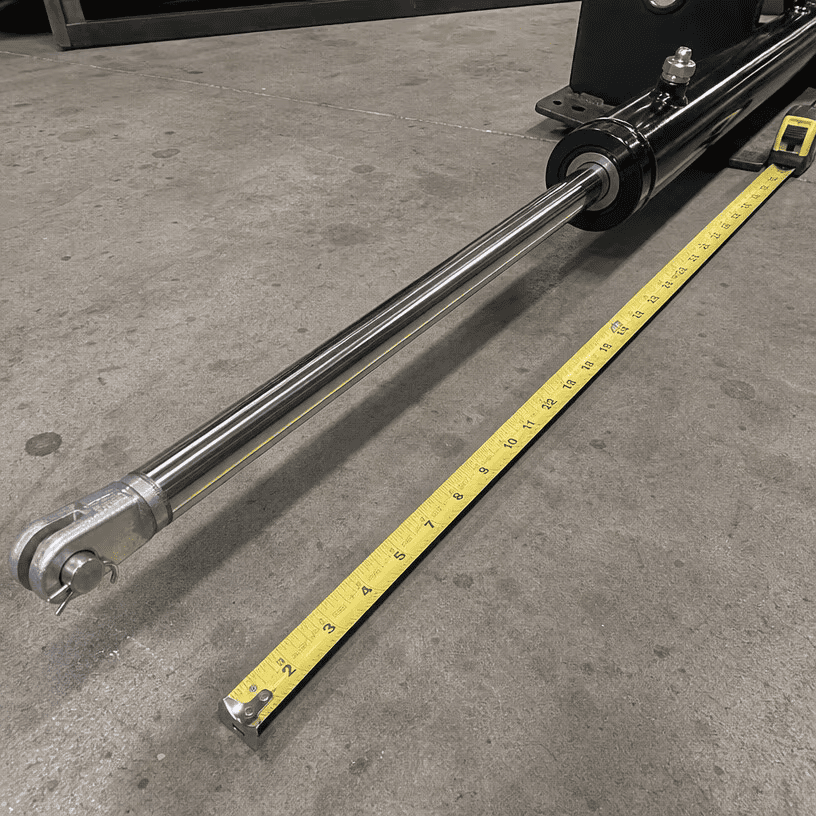

La corsa è la distanza percorsa dall'asta, da completamente retratta a completamente estesa. È qui che si verificano la maggior parte degli errori di misurazione.
Nel modo sbagliato:Indovinare dall'asta esposta quando il cilindro è fuori dalla macchina.
1. Misurare il cilindro completamente retratto: da un'estremità all'altra, da un centro all'altro. Chiamatelo R.
2. Misurare il cilindro completamente esteso: da un'estremità all'altra, da un centro all'altro. Chiamatelo E.
3. Corsa = E − R (per un cilindro standard, la corsa dello stelo è uguale alla differenza nella lunghezza totale tra esteso e retratto).
Esempio: retratto 24 pollici, esteso 60 pollici → corsa 36 pollici.
Se il cilindro è sulla macchina, è possibile misurare la corsa sul posto: segnare lo stelo in corrispondenza della premistoppa, estenderlo completamente, misurare lo stelo esposto: quella lunghezza esposta è la corsa.
Non mescolare mai le unità. Misura tutto in pollici o tutto in millimetri. Un cilindro indicato con una corsa di 36" e una corsa di 900 mm non è lo stesso cilindro.

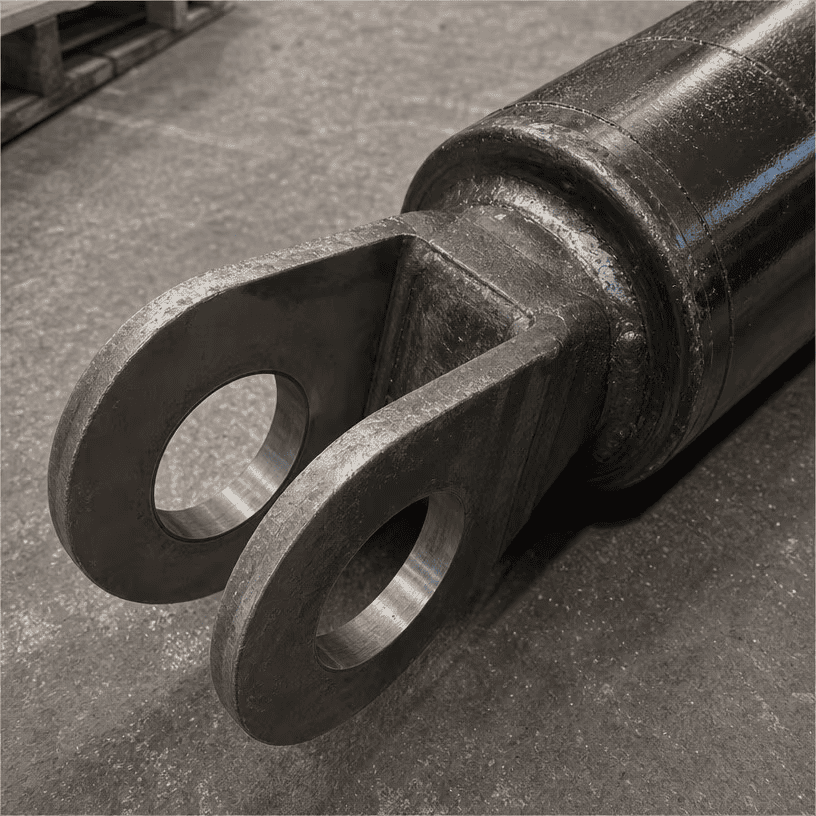

Il montaggio è il modo in cui il cilindro si collega alla macchina. Questa è la seconda fonte più comune di ordini errati.
Occhio dello spillo (forcella): misurare il diametro del foro dello spillo e la larghezza tra le orecchie. Nota anche la distanza dal centro del foro di spillo all'estremità della canna/asta: le fabbriche costruiscono da queste dimensioni.
Tubo trasversale: misurare il diametro esterno del tubo e la distanza tra le estremità del tubo.
Flangia o perno: prendere nota dello schema dei fori dei bulloni, delle dimensioni dei bulloni e dello spessore della flangia. Per i perni, il diametro del perno e la posizione del perno lungo la canna.
La cosa più importante: il perno centra. Quando fornisci le lunghezze complessive (retratte ed estese), assegna loro un centro perno dopo l'altro: questa è la dimensione effettivamente vista dalla macchina. Misurare all'esterno degli occhi aggiunge lo spessore dell'occhio del perno due volte e la sostituzione sarà troppo lunga.

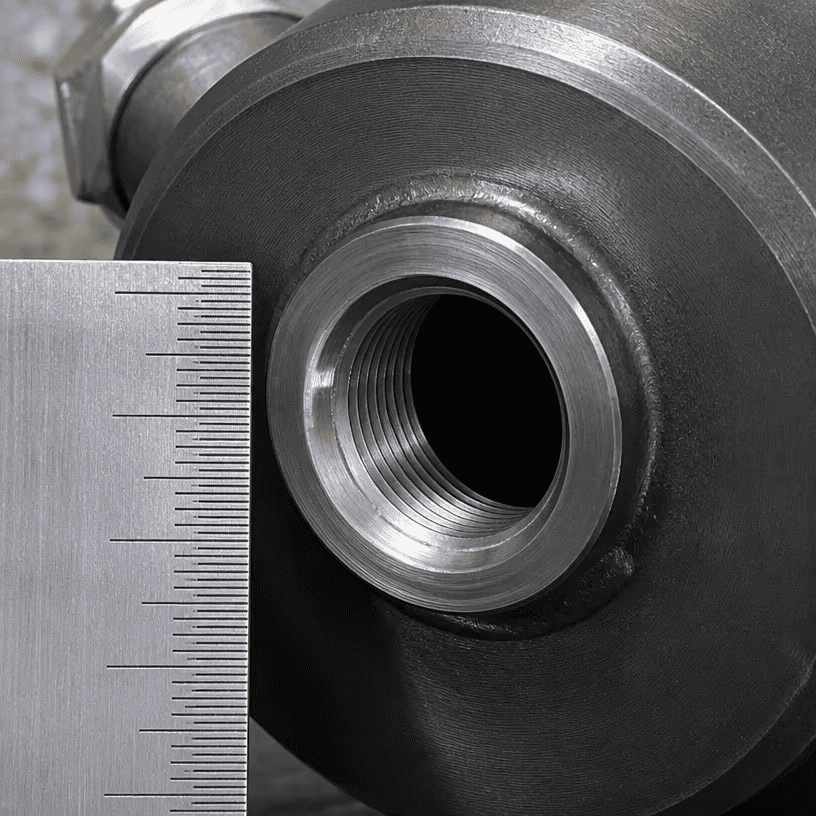

Le porte sono dove si collegano i tubi. Sbagli il thread e non c'è niente che vada bene.
Quattro standard comuni: SAE (filettature UNF), NPT (tubo conico), BSP (parallelo britannico) e sistema metrico.
Come misurare: Calibrare il diametro della porta, quindi contare le filettature su un pollice (per pollici) o 10 mm (per sistema metrico). Confrontare
| Filo | Dimensioni tipiche sui cilindri | Note |
|---|---|---|
| O-ring SAE (stile JIC) | #6, #8, #10 | Dritto, l'O-ring sigilla la faccia |
| TNP | 1/4", 3/8", 1/2" | Rastremato, guarnizioni sui filetti |
| BSPP/BSPT | 1/4", 3/8", 1/2" | Standard britannico parallelo o rastremato |
| Metrico | M18×1,5, M22×1,5 | Filettature metriche diritte |
Non è sicuro? Fotograpporta il porto con un righello accanto e invia la foto. Identifichiamo il filo dall'immagine: più velocemente e in modo più sicuro che indovinare.
1. Misurazione errata della corsa: indovinare invece di misurare le lunghezze retratte ed estese.
2. Misurare la lunghezza totale verso l'esterno degli occhi: utilizzare sempre il centro degli spilli per individuare i centri.
3. Mescolare pollici e millimetri: un cilindro quotato in due sistemi di unità.
4. Misurazione di un'asta usurata: l'asta è più sottile nel punto in cui si è usurata; pulirlo e misurare all'estremità della ghiandola.
5. Dimenticare i diametri dei perni: il foro è corretto, i fori di montaggio sono sbagliati e il cilindro non si blocca.
6. Nessuna foto: una foto del cilindro, della targhetta dati, del montaggio e delle porte risponde alla metà delle domande prima ancora di inviare i numeri.
Compila questo e invialo con la tua richiesta:
| Misurazione | Valore | Unità (pollici/mm) |
|---|---|---|
| Foro | ||
| Diametro asta | ||
| Colpo | ||
| Lunghezza retratta (da centro a perno a centro a perno) | ||
| Lunghezza estesa (da centro a perno) | ||
| Tipo di montaggio (perno/cerniera/tubo trasversale/flangia/perno) | ||
| Diametro del foro del perno (se perno) | ||
| Filettatura porta (SAE / NPT / BSP / metrica) | ||
| Dimensione della porta | ||
| Foto allegate? (cilindro, targhetta dati, fissaggio, porte) |
Invia il foglio di lavoro, più:
1. Foto del cilindro: vista laterale, estremità di montaggio, porte, targhetta dati
2. Qualsiasi stampigliatura o codice prodotto sulla canna
3. Marca e modello della macchina, se conosciuti
Realizziamo ricambi in base alle tue misurazioni o confrontiamo il numero di parte con il nostro catalogo, a seconda di quale opzione ti consente di ottenere il cilindro giusto più velocemente. Se qualcosa nelle tue misurazioni non quadra, i nostri ingegneri ti chiederanno informazioni prima di tagliare l'acciaio. Non indoviniamo.
