Usura del perno di montaggio e della boccola del cilindro idraulico: una guida all'ispezione sul campo

2026-09-09 - Lasciami un messaggio

A cilindro idraulicopossono svilupparsi movimenti instabili, carico irregolare o danni ripetuti alla guarnizione anche quando il circuito idraulico appare normale. La causa potrebbe risiedere nell'hardware di montaggio: un perno usurato, un foro della cerniera allargato, una boccola allentata o un'installazione non più allineata lungo l'intero arco di lavoro.

Questa guida spiega come i team di manutenzione e gli acquirenti OEM possono ispezionare i punti di montaggio del cilindro prima di ordinare un kit di riparazione o un cilindro sostitutivo. Il focus è il collegamento meccanico tra il cilindro e la macchina, non una diagnosi generale della pressione idraulica o del flusso.


I. Perché la connessione di montaggio merita un'ispezione propria

Un cilindro non funziona in modo isolato. L'asta e il cilindro sono collegati alla macchina tramite perni, forcelle, alette, perni, staffe o altri elementi di montaggio. Queste parti trasferiscono la forza di lavoro consentendo al cilindro di muoversi lungo l'arco progettato.

Quando la connessione si usura, il cilindro potrebbe non rimanere più sulla linea centrale prevista. La macchina può quindi applicare ulteriore movimento e contatto allo stelo, al premistoppa, alla guida, al tubo o alla staffa di montaggio. Una nuova guarnizione o un nuovo cilindro potrebbero non risolvere il problema se la connessione usurata lato macchina rimane in servizio.

La guida alla sicurezza dei cilindri Parker afferma che lo stelo e il relativo componente della macchina di accoppiamento devono essere controllati per verificarne il corretto allineamento sia in posizione estesa che retratta. Si raccomanda inoltre che i cilindri montati su cerniera ruotino su entrambe le estremità con le linee centrali del perno parallele e che il cilindro venga controllato attraverso il suo arco di lavoro per eventuali interferenze. Questi sono i principi di installazione e sicurezza; i limiti finali devono provenire dal costruttore del cilindro e della macchina.


II. Le principali posizioni di usura

hydraulic cylinder

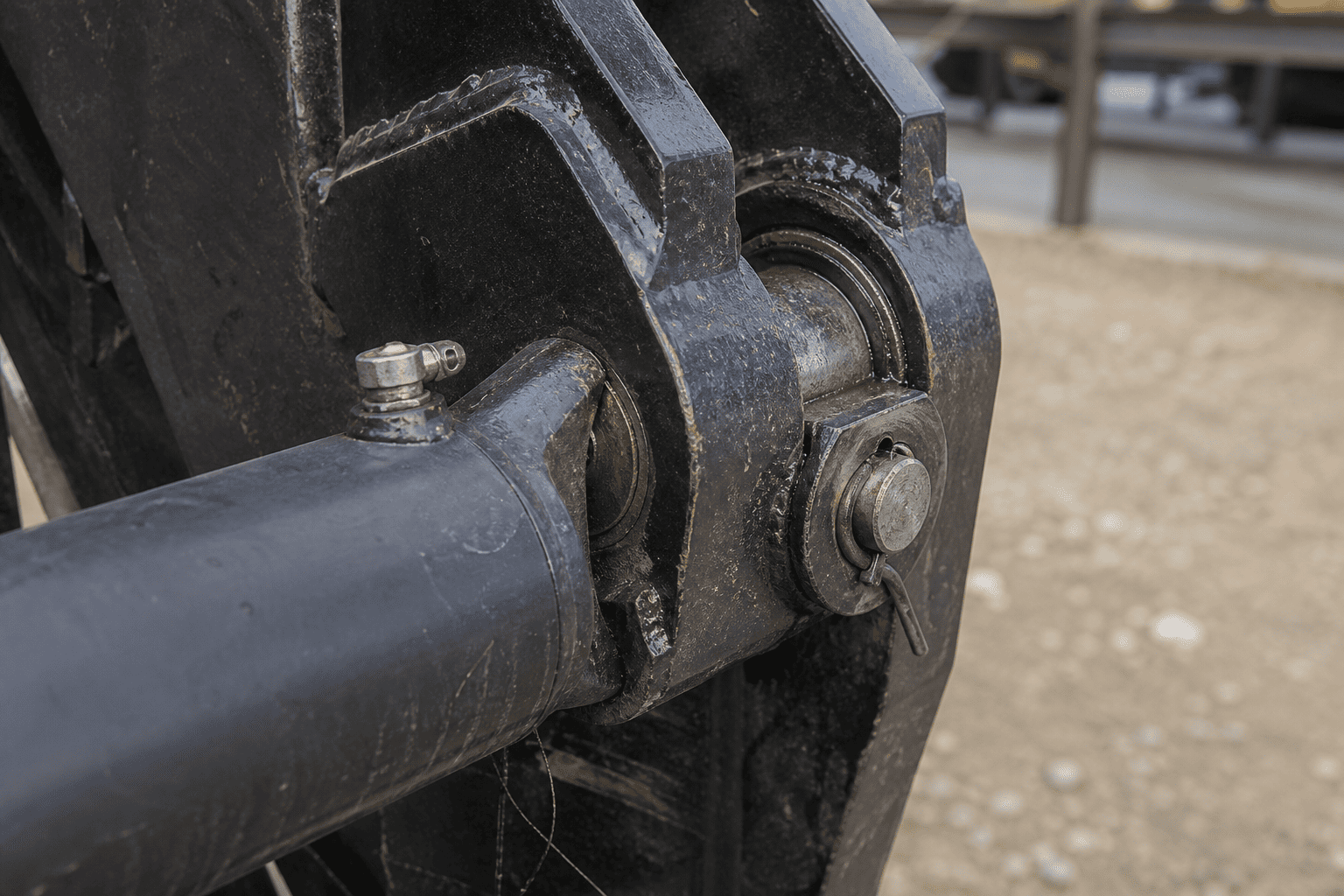

2.1 Perno di montaggio

Ispezionare il perno per individuare eventuali rigature, scanalature, corrosione, appiattimenti e una fascia di usura concentrata su un lato. Un perno che non ha più una superficie di appoggio rotonda e stabile può consentire all'occhio del cilindro di muoversi prima che l'elemento della macchina risponda.

Non giudicare il perno solo in base alla possibilità o meno di rimuoverlo. Un perno può rimanere in posizione anche se la sua superficie di lavoro, la funzione di trattenimento o l'accoppiamento con la boccola si sono già deteriorati.

2.2 Boccola o manicotto del cuscinetto

Una boccola può usurarsi internamente, allentarsi nel suo alloggiamento o danneggiarsi durante l'installazione. Controllare il movimento tra la boccola e l'occhio o la staffa del cilindro, non solo il movimento tra il perno e la boccola.

Se la boccola è di tipo esente da manutenzione, seguire le istruzioni di installazione del produttore dell'apparecchiatura. Non aggiungere grasso o alterare il trattamento superficiale a meno che il progetto specificato non lo consenta.

2.3 Occhiello del cilindro e foro della forcella

L'occhio del cilindro o la forcella possono allargarsi, rastremarsi o ovale dopo un movimento prolungato con un perno allentato. Questo è spesso chiamato buco a forma di uovo. La sostituzione del solo perno può ridurre temporaneamente il gioco visibile lasciando il percorso di carico disallineato.

Misurare il foro in più di una direzione e in più di una posizione. Una forma rotonda visiva non è una prova sufficiente per una decisione di riparazione critica.

2.4 Fermi, rondelle e facce della staffa

Una rondella mancante, un fermo allentato, un anello elastico danneggiato, una piastra di bloccaggio usurata o una staffa distorta possono consentire al perno di spostarsi lateralmente. Controllare la completa disposizione di ritenzione e le condizioni delle facce dell'attacco che controllano la posizione laterale.

Un cilindro sostitutivo non deve essere installato in una staffa che non può mantenere il perno nella posizione prevista.


III. Una sequenza di ispezione sicura

La seguente sequenza è una guida alla pianificazione sul campo. Le procedure di blocco, blocco e accumulo di energia del costruttore della macchina hanno la priorità.

Passaggio 1: rendere sicura la macchina

Isolare l'energia idraulica, assicurare la struttura sollevata o sospesa con un supporto meccanico adeguato e impedire movimenti imprevisti. Un cilindro idraulico non deve essere considerato come l'unico supporto per un carico sollevato durante l'ispezione.

Passaggio 2: registrare il sintomo operativo

Prima dello smontaggio, annotare quando si presenta il problema:

  1. All'inizio dell'estensione o della retrazione
  2. Vicino a un'estremità della corsa
  3. Solo quando la macchina cambia direzione
  4. Solo sotto carico di lavoro
  5. Con movimento visibile su un perno di montaggio
  6. Insieme a danni alla guarnizione dello stelo, alla guida o al premistoppa

Il sintomo aiuta a distinguere un problema di montaggio da un problema di controllo puramente idraulico, sebbene non sostituisca la misurazione.

Passaggio 3: ispezionare senza rimuovere prima il perno

Cercare fermi spostati, fasce di contatto lucide, segni di sfregamento, polvere di ruggine, saldature incrinate, movimento della staffa e un perno non più centrato. Segnare la posizione relativa del perno, della rondella e della staffa se si sospetta un movimento.

Non usare un dito per controllare un punto di presa o mettere le mani tra l'occhio del cilindro e la forcella.

Passaggio 4: rimuovere e pulire la connessione

Dopo aver fissato la macchina, rimuovere il perno secondo la procedura dell'apparecchiatura. Pulire il perno, la boccola, l'occhio del cilindro e le superfici della staffa con un metodo compatibile con i materiali dei componenti e le regole del sito.

Conservare insieme le parti rimosse e identificare la loro posizione originale. Un perno di un'estremità di un cilindro non deve essere mescolato con un perno di un'altra posizione prima che i registri di ispezione siano stati completati.

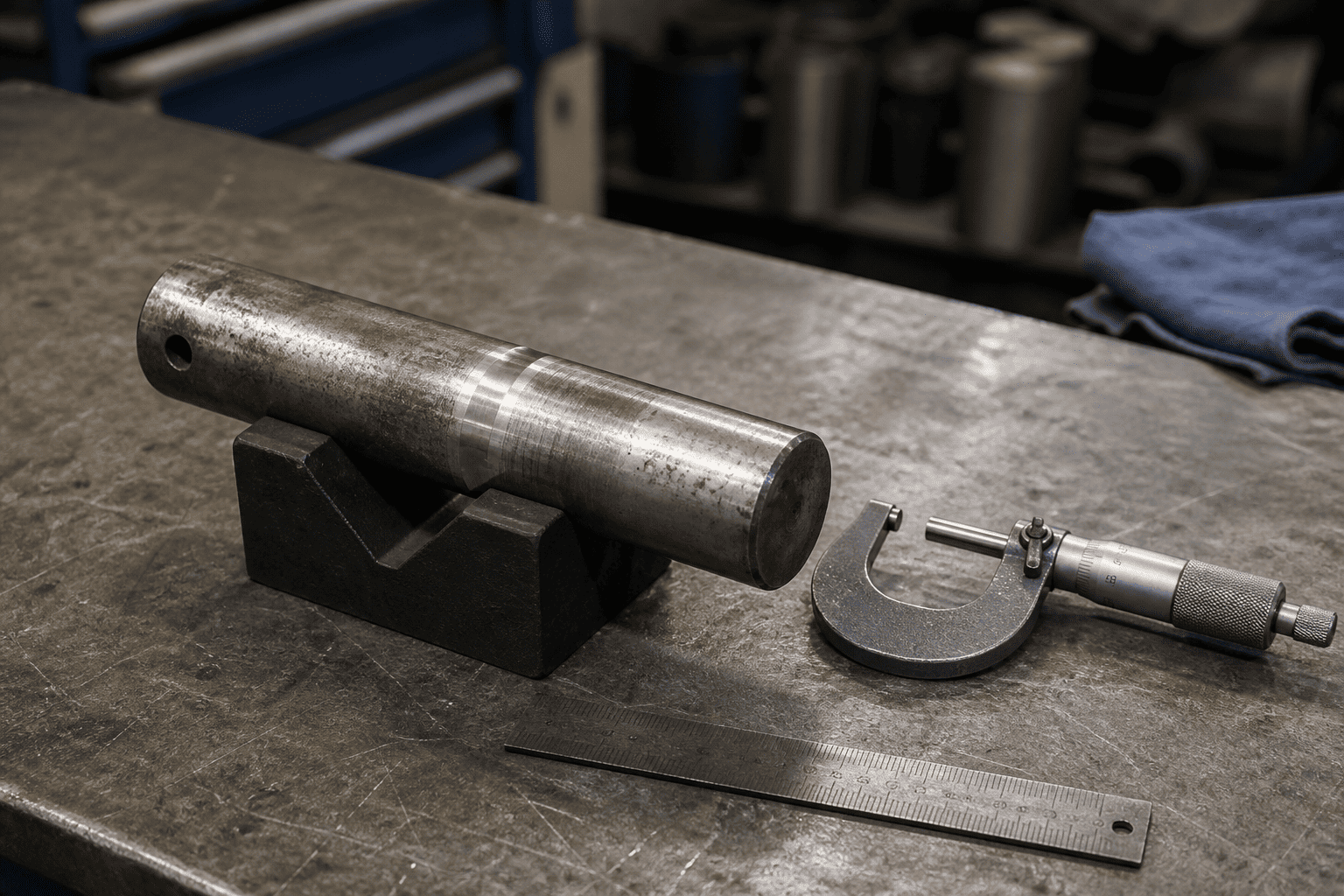

Passaggio 5: misurare le parti

Registrare il diametro nominale del perno, il diametro effettivo del perno in diversi punti, il diametro interno della boccola, il diametro esterno della boccola dove rilevante e le condizioni dell'occhio del cilindro e del foro della cerniera.

hydraulic cylinders

Controlla anche:

  • Rotondità del foro su almeno due assi
  • Rastremare da un lato all'altro del foro
  • Gioco tra perno e boccola
  • Gioco tra boccola e alloggiamento
  • Larghezza e parallelismo delle parentesi
  • Spessore del fermo e della rondella
  • Posizione dei passaggi del grasso, se il progetto li prevede

Non inventare un limite di usura universale. Utilizzare il disegno dell'apparecchiatura, le specifiche del produttore della bombola o uno standard di riparazione approvato per la decisione finale di accettazione/rifiuto.

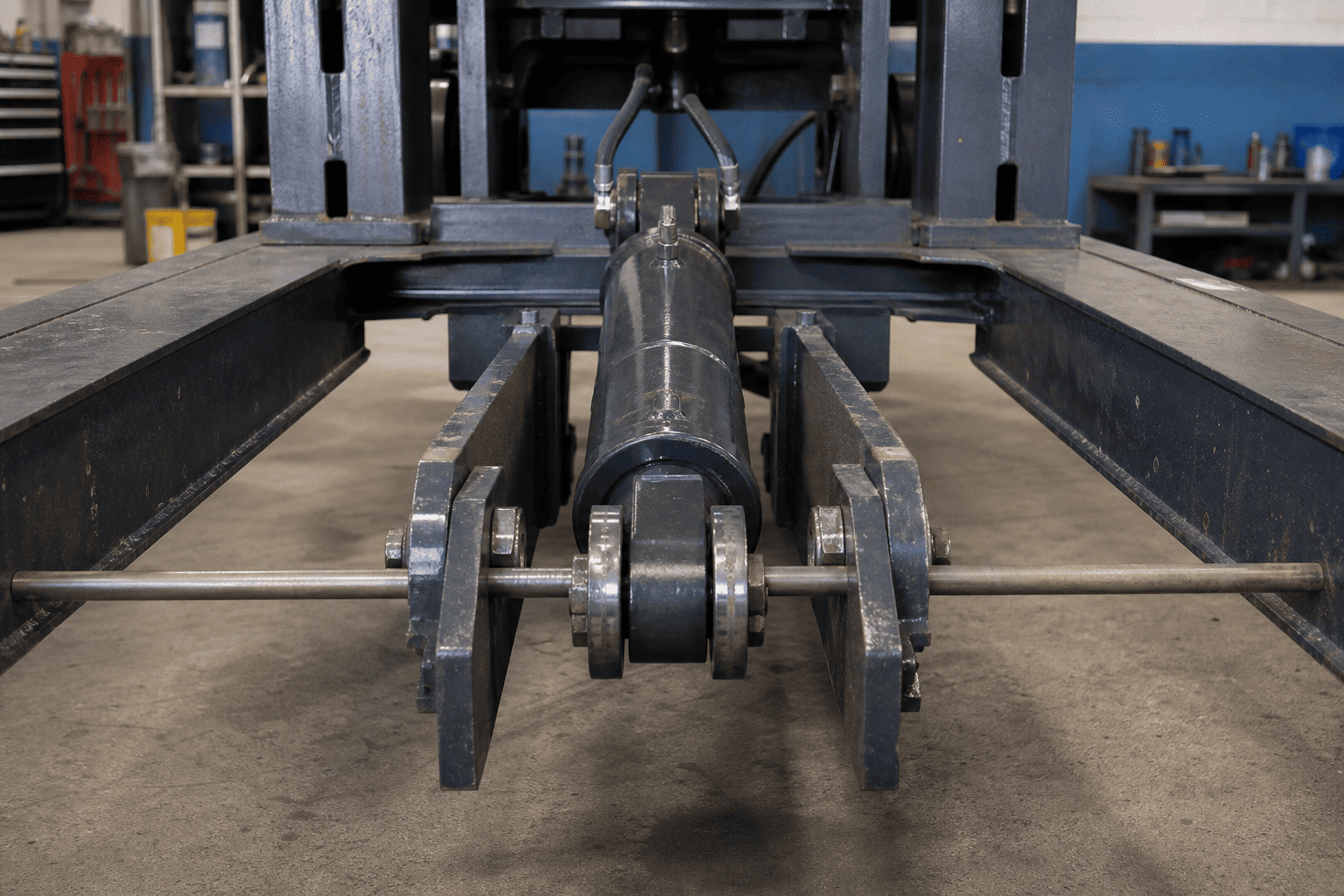

Passaggio 6: verificare l'allineamento attraverso l'intero arco

Ricontrollare la geometria della macchina nelle posizioni retratta ed estesa o nelle posizioni finali effettive consentite dalla procedura di manutenzione sicura. Il cilindro non deve essere forzato in posizione tirandolo, facendo leva o pressurizzandolo.

hydraulic cylinder

Confermare che le linee centrali dei due perni di montaggio rimangano parallele laddove il progetto di montaggio richiede una rotazione parallela. Verificare il contatto con staffe, protezioni, tubi flessibili, elementi del telaio e altre parti mobili.


IV. Come leggere le prove comuni

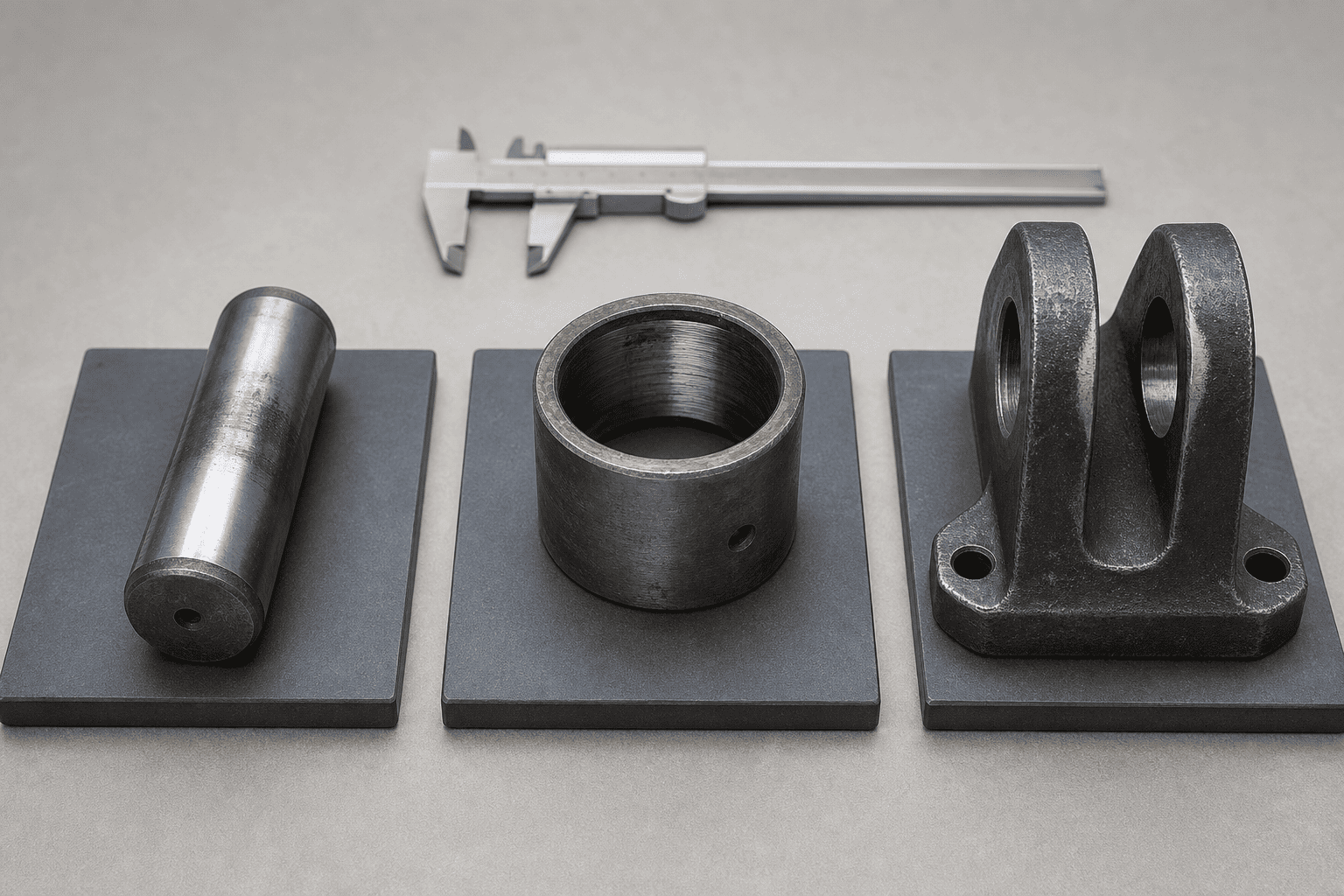

hydraulic cylinder mounting pin and bushing wear inspection on an industrial clevis

# Osservazione Probabile causa/indicazione
1 Il perno ha una fascia lucida su un lato Contatto irregolare, cambiamento di allineamento o movimento del bracket
2 Il perno è più piccolo nella zona di lavoro Usura del perno, ritenzione inadeguata o movimento sotto carico
3 La boccola ruota nella sua sede Montaggio allentato, alloggiamento danneggiato o installazione errata
4 Il foro della forcella è ovale o rastremato Funzionamento continuato con gioco o perno allentato
5 Sono presenti polvere di ruggine o detriti metallici fini Sfregamento, corrosione, protezione insufficiente o movimento relativo
6 Il fermo è piegato o si allenta ripetutamente Pin walk, movimento del bracket o disposizione di ritenzione errata
7 La guida dello stelo o il premistoppa mostrano un'usura unilaterale Controllare l'allineamento della macchina e la geometria di montaggio prima di sostituire le guarnizioni
8 L'usura appare solo in prossimità di un'estremità della corsa Geometria della posizione finale, interferenza o modifica del percorso del carico

Queste osservazioni sono punti di partenza per l'ispezione, non diagnosi automatiche. Un perno usurato può essere l'effetto di un problema di allineamento più ampio piuttosto che la causa originale.


V. Riparare il punto di montaggio o sostituire il cilindro?

5.1 Sostituire il perno solo quando la geometria circostante è sana

Una riparazione del solo perno può essere appropriata quando il perno è usurato ma la boccola, l'occhio, la forcella, la staffa e il sistema di ritenzione rimangono entro i limiti dimensionali approvati. Il nuovo perno deve corrispondere al diametro, alla lunghezza, al materiale e alla disposizione di ritenzione corretti.

5.2 Sostituire la boccola quando l'alloggiamento e l'occhio sono riparabili

La sostituzione di una boccola richiede l'adattamento, l'orientamento e il metodo di installazione corretti. Verificare se la boccola sostitutiva è lubrificata, funzionante a secco o progettata per una condizione superficiale specifica. Premendo una boccola in un alloggiamento danneggiato o disallineato è possibile riprodurre il problema originale.

5.3 Riparare o rilavorare un foro allargato sotto controllo tecnico

Un foro ovale per un cilindro o una forcella può richiedere un metodo di riparazione approvato come la lavorazione meccanica, un manicotto di riparazione o la sostituzione del componente interessato. Non saldare, forare o modificare un elemento di montaggio portante senza l'approvazione tecnica e una procedura di riparazione documentata.

5.4 Sostituire il cilindro quando la sua caratteristica di montaggio è danneggiata o l'adattamento non è più controllato

Se l'occhio del cilindro, la forcella, il perno o il blocco di montaggio sono incrinati, deformati in modo permanente o non rientrano nei limiti dimensionali approvati, potrebbe essere necessaria una sostituzione del cilindro o una riparazione tecnica. La sostituzione deve essere adattata alla geometria della macchina, non selezionata solo in base all'alesaggio o alla corsa.


VI. Dati da raccogliere prima di richiedere una bombola sostitutiva

Una richiesta relativa all'usura del montaggio è molto più semplice da esaminare quando include i dati di installazione effettivi. Inviare:

  • Foto di entrambe le estremità di montaggio del cilindro
  • Foto del perno, della boccola e della staffa usurati
  • Diametro del perno, lunghezza del perno e larghezza utile del cuscinetto
  • Larghezza della forcella o della staffa
  • Distanze dei centri dei perni chiuse ed estese
  • Alesaggio cilindro, diametro stelo e corsa se noti
  • Tipo di porta, posizione della porta e direzione del tubo
  • Fermo, rondella o dispositivo di bloccaggio
  • Marca, modello e applicazione della macchina
  • Sintomo operativo e posizione in cui si verifica
  • Disegno esistente, numero di parte o informazioni sulla targhetta
  • Misure del vecchio cilindro e delle staffe circostanti

Per i cilindri pin-to-pin, le dimensioni del centro del perno chiuso ed esteso sono particolarmente importanti. Una sostituzione che corrisponde alla connessione idraulica ma modifica la geometria di montaggio può creare un nuovo problema di interferenza o allineamento.


VII. Controlli dell'installazione dopo la riparazione

Prima di riportare la macchina al normale funzionamento:

1. Confermare che il perno e la boccola siano le parti specificate per il montaggio.

2. Verificare che il perno sia completamente inserito e trattenuto correttamente.

3. Controllare che il cilindro ruoti senza incepparsi su entrambe le estremità.

4. Confermare che l'asta e l'elemento della macchina rimangano allineati per tutta la corsa consentita.

5. Controllare il percorso del tubo flessibile e lo spazio libero tra le porte durante il movimento.

6. Utilizzare la macchina a basso rischio e a bassa velocità secondo la procedura dell'attrezzatura.

7. Fermarsi se il cilindro si blocca, la staffa si sposta, il perno cammina o l'asta entra in contatto con parti vicine.

8. Registrare le misurazioni finali e riparare le parti per la manutenzione futura.

Le linee guida sulla sicurezza di Parker sottolineano inoltre che un allineamento non corretto può comportare un'eccessiva usura del premistoppa dello stelo e dell'alesaggio del cilindro. Questo è il motivo per cui il controllo dell'installazione dovrebbe essere completato dopo la riparazione, non solo prima che le vecchie parti vengano rimosse.


VIII. Cosa può prevenire questa ispezione

Un'ispezione controllata del montaggio può aiutare a prevenire numerosi e costosi guasti ripetuti:

  1. Un nuovo cilindro installato in un foro lato macchina allargato
  2. Danni ripetuti alla guarnizione dello stelo o alla guida causati da un disallineamento
  3. Movimento del perno che danneggia una forcella o una staffa
  4. Interferenza del tubo o della protezione vicino alla fine della corsa
  5. Carico irregolare causato da un cilindro che non può ruotare liberamente
  6. Una sostituzione di emergenza ordinata senza le dimensioni corrette del centro del perno

L'obiettivo non è sostituire automaticamente ogni parte usurata. Serve per identificare il percorso effettivo del carico e ripristinare la geometria di montaggio per cui il cilindro è stato progettato.


IX. In che modo HCIC supporta le richieste di sostituzione e cilindri personalizzati

HCIC può esaminare i requisiti di sostituzione e personalizzazione dei cilindri idraulici in base ai dati di installazione reali: dimensioni di montaggio, disposizione dei perni, corsa, informazioni su alesaggio e stelo, configurazione delle porte, applicazione e disegni disponibili. Per i punti di montaggio usurati, includere foto e misure delle staffe lato macchina in modo che la revisione del preventivo copra sia il montaggio che il collegamento idraulico.


X. Conclusione

Cilindro idraulicoL'usura del perno di montaggio e della boccola è un problema di montaggio meccanico che può diventare un problema di affidabilità idraulica. Ispezionare insieme il perno, la boccola, l'occhio del cilindro, la forcella, la bulloneria di ritenzione e l'intero arco di lavoro. Registrare le misurazioni prima di ordinare le parti e non utilizzare un nuovo cilindro per compensare una struttura della macchina danneggiata o disallineata.

Se hai bisogno di una sostituzione OEM o di un cilindro idraulico pin-to-pin personalizzato, invia a HCIC le dimensioni del vecchio cilindro, le distanze del centro perno chiuso ed esteso, le misurazioni del perno e della forcella, le informazioni sulla porta, le foto e i dettagli dell'applicazione. Un pacchetto dati completo fornisce al team di ingegneri una base migliore per confermare l'installazione prima della produzione.
