Quando acilindro idraulicoinizia a perdere, la prima risposta è spesso quella di ordinare una guarnizione sostitutiva. Ciò potrebbe ripristinare brevemente la macchina, ma non spiega perché il sigillo originale ha ceduto. Se lo stelo è rigato, la scanalatura è danneggiata o la guarnizione è stata installata in modo errato, una nuova guarnizione potrebbe rompersi nello stesso punto.
Prima di pulire le parti, registrare la posizione della perdita, le condizioni operative, la direzione del ciclo, la temperatura del fluido e il tempo trascorso dall'ultima riparazione. Fotografare la perdita esterna e segnare l'orientamento delle parti rimosse. Piccoli dettagli possono scomparire durante lo smontaggio.
Una revisione dei fallimenti dovrebbe distinguere le prove visibili dalle ipotesi. Un sigillo danneggiato può mostrare cosa è successo sulla superficie di contatto, ma potrebbe non identificare da solo la causa originale.
Il fluido che appare attorno allo stelo in corrispondenza della premistoppa di solito indirizza l'attenzione sulla guarnizione dello stelo, sul raschiatore, sulla guida, sulla superficie dello stelo o sulle condizioni della premistoppa. Controllare se la perdita si verifica durante l'estensione, la retrazione, il mantenimento al minimo o tutte e tre le condizioni.
Il fluido sul giunto della premistoppa può essere correlato a una tenuta statica, alle condizioni del dispositivo di fissaggio, alla superficie del giunto o a un problema di assemblaggio. Non incolpare automaticamente la guarnizione dinamica dello stelo quando il fluido proviene da un'interfaccia stazionaria.
Un cilindro può perdere la capacità di tenuta o andare alla deriva senza olio esterno visibile. Le possibili cause includono danni alla guarnizione del pistone, usura tra il pistone e il tubo, perdite dalla valvola o un problema a livello di sistema. È necessario un test controllato prima di identificare il cilindro come unica causa.

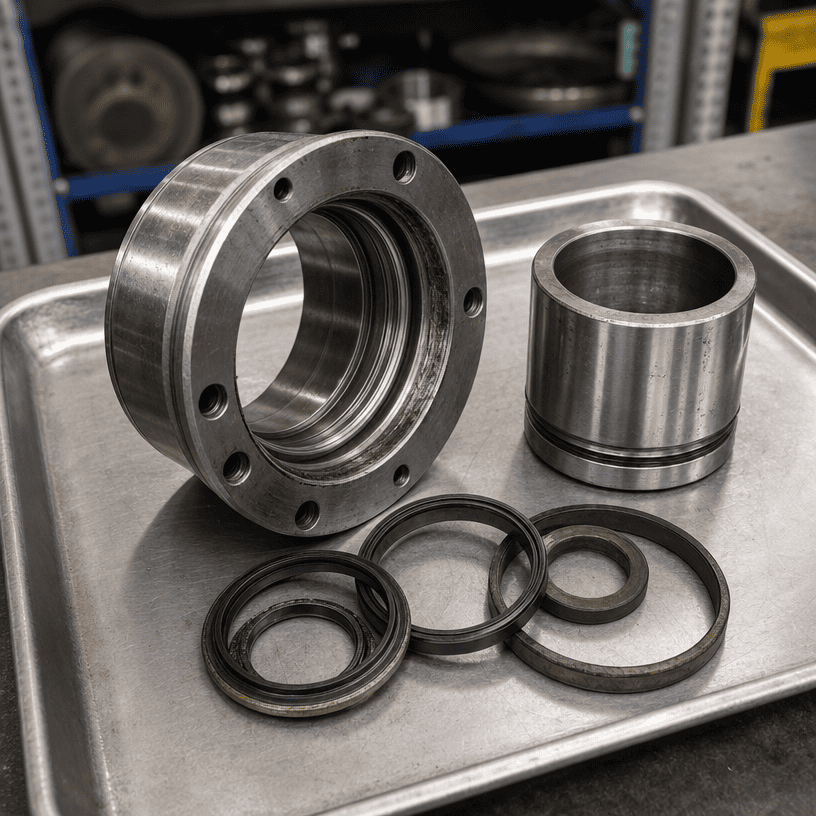

Conservare i sigilli rimossi nell'ordine e nell'orientamento con cui sono usciti. Guarnizioni separate per stelo, raschiatori, anelli di guida, guarnizioni per pistoni e guarnizioni statiche. Utilizzare un imballaggio pulito e contrassegnare l'estremità dello stelo, il lato di pressione e la direzione di installazione, ove noto.
Non allungare inutilmente la guarnizione in elastomero durante la rimozione. Non tagliare l'area esatta da ispezionare. Se un sigillo si è frammentato, conservare tutti i pezzi recuperati e annotare se mancava materiale.
Lo scopo di questo passaggio è semplice: il sigillo deve restare una prova, non diventare un pezzo di ricambio irrintracciabile su un banco sporco.
Un labbro arrotondato può indicare un contatto strisciante prolungato, ma deve essere interpretato insieme alle condizioni dello stelo, alla lubrificazione e alla storia operativa. Un aspetto liscio da solo non dimostra una pressione eccessiva o un materiale non corretto.

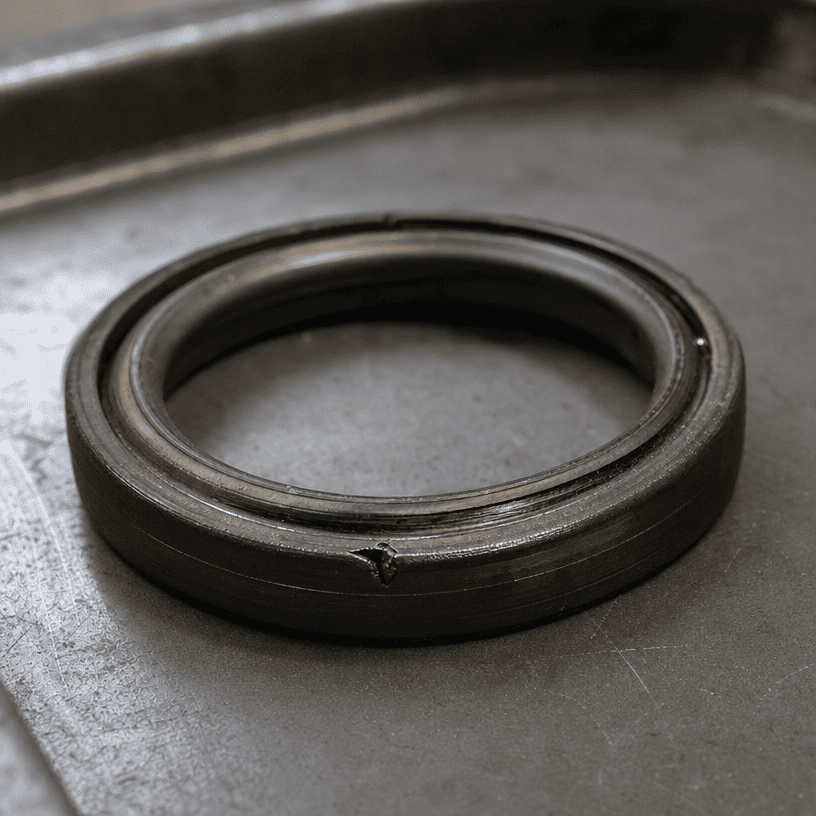

Un taglio netto può indicare un danno all'installazione, un bordo tagliente, una filettatura o una sede per chiavetta che attraversa la guarnizione o un oggetto estraneo introdotto durante il montaggio. Ispezionare il percorso utilizzato per installare la guarnizione invece di sostituire la guarnizione senza controllare la geometria dell'ingresso.
Una guarnizione che è stata forzata in uno spazio libero può mostrare un bordo sottile tirato, una sezione schiacciata o materiale mancante. I possibili fattori che contribuiscono includono gioco eccessivo, condizioni di pressione, scanalature danneggiate, orientamento errato della guarnizione o profilo della guarnizione incompatibile.
Indurimento o crepe possono essere associati all'esposizione alla temperatura, all'invecchiamento, all'incompatibilità chimica o allo stoccaggio inadeguato. Confermare il fluido, la cronologia della temperatura e le condizioni di conservazione prima di selezionare un composto sostitutivo.
Una guarnizione rigonfia può indicare incompatibilità del fluido, contaminazione o esposizione alla temperatura. La diagnosi corretta richiede il materiale di tenuta originale, le specifiche del fluido e la storia operativa. Non identificare il composto solo dall'aspetto.
Le particelle premute nel bordo di tenuta possono creare un percorso di perdita e graffiare la superficie di accoppiamento. Ispezionare l'asta, il tubo, il pulitore, la pulizia del fluido e l'area di montaggio. La sostituzione del sigillo senza rimuovere la fonte delle particelle lascia in atto il meccanismo di guasto.
Controllare l'asta per eventuali rigature longitudinali, vaiolature, corrosione, danni cromati, ammaccature e una fascia lucida dove scorre la guarnizione. Passare un panno pulito sulla superficie solo dopo aver seguito la procedura di sicurezza del cantiere; un bordo ruvido può danneggiare il panno e l'ispettore.
Uno stelo può sembrare lucido e presentare ancora un difetto che taglia il labbro della guarnizione. L'ispezione visiva dovrebbe essere supportata da misurazioni adeguate quando l'applicazione è critica o il danno superficiale è difficile da valutare.
Ispezionare il foro della premistoppa, la superficie di guida e le scanalature della guarnizione per individuare bave, usura, graffi e distorsioni. La guida controlla la posizione dell'asta; se è usurata, la guarnizione potrebbe essere costretta ad accogliere movimenti che non è stata progettata per assorbire.
Per eventuali perdite interne o tenuta instabile, ispezionare il tubo, la guarnizione del pistone e le superfici soggette a usura. Cerca rigature, bande di contatto insolite e danni concentrati su un lato. Questi segnali possono indicare problemi di allineamento o di caricamento, ma la conclusione dovrebbe basarsi sull'assemblaggio completo.
| Prova | Possibile direzione delle indagini |
|---|---|
| Un taglio netto sul percorso di installazione | Bavatura, filettatura, sede per chiavetta o strumento di installazione non corretto |
| Danni sull'intera circonferenza di tenuta | Montaggio, pressione, gioco, materiale o condizioni operative |
| Fascia antiusura su un lato | Usura della guida, allineamento, flessione dello stelo o contatto irregolare |
| Tracce di particelle vicino al labbro | Prestazioni del pulitore, pulizia del fluido o contaminazione del gruppo |
| Materiale indurito o fessurato | Temperatura, invecchiamento, conservazione o compatibilità con i fluidi |
| Guasti ripetuti nella stessa posizione di corsa | Difetto della superficie dell'asta o del tubo in una posizione fissa |
Queste sono indicazioni di indagine, non diagnosi automatiche. È necessario confrontare il modello di tenuta con il disegno del cilindro, i dati del fluido e la cronologia operativa.
Una guarnizione sostitutiva può guastarsi precocemente quando la causa originale rimane nella macchina. Esempi comuni includono:
- Installazione di una guarnizione su una filettatura o su una sede per chiavetta non protetta
- Lasciare una bava nella scanalatura o nel premistoppa
- Riutilizzare una guida o una spazzola danneggiata
- Ignorare un'asta rigata o corrosa
- Selezionare una guarnizione senza verificare la compatibilità del fluido e della temperatura
- Montaggio della guarnizione con orientamento errato
- Permettere allo sporco di entrare nel cilindro aperto durante il montaggio
- Riportare il cilindro in una disposizione di montaggio disallineata
Una riparazione dovrebbe riguardare la guarnizione danneggiata e la condizione della superficie o dell'assemblaggio che ha agito su di essa.
Una riparazione della sola guarnizione può essere ragionevole quando le superfici di accoppiamento, le scanalature, la guida e il tubo rientrano nelle condizioni richieste e il guasto è riconducibile a un problema di installazione sostituibile.
Una revisione più ampia del cilindro è più appropriata quando lo stelo è rigato profondamente, la guida è usurata, la ghiandola è danneggiata, il tubo presenta un'usura anomala, le perdite interne continuano o lo stesso guasto si ripresenta dopo un corretto montaggio.
La decisione dovrebbe basarsi sull'ispezione e sul costo dei tempi di inattività ripetuti, non solo sul prezzo di un kit di guarnizioni.
Per un'analisi di sostituzione o guasto, fornire:
- Disegno del cilindro o misure dimensionali chiare
- Alesaggio, diametro stelo e corsa
- Dimensioni di montaggio e informazioni sulla porta
- Fotografie del cilindro completo e delle parti danneggiate
- Posizione e orientamento della guarnizione
- Tipo di fluido e intervallo di temperature di esercizio
- Informazioni sulla pressione e sul ciclo quando disponibili
- Descrizione di quando si verifica la perdita
- Storia delle precedenti sostituzioni delle guarnizioni
- Stato dello stelo, della guida, del premistoppa e del tubo
Prove chiare aiutano a separare una richiesta di sostituzione dimensionale da una revisione della causa principale.
Una tenuta idraulica guasta è una registrazione del contatto tra la tenuta, le sue superfici di accoppiamento e l'ambiente operativo. Conservare le parti, etichettarne l'orientamento, ispezionare l'asta e la guida, confermare le condizioni del fluido e della temperatura e separare le prove visibili dalle ipotesi.
Per una sostituzione OEM o una revisione tecnica, fornire le dimensioni del cilindro insieme alle fotografie e alla cronologia dei guasti. Una soluzione affidabile inizia con la comprensione del motivo per cui il sigillo ha ceduto, non semplicemente con l’installazione di un altro.
