Se gestisci macchinari mobili, che si tratti di un rimorchio ribaltabile, di un caricatore agricolo, di un braccio aereo o di un compattatore di rifiuti, probabilmente hai visto accadere questo:
Viene installato un cilindro nuovo di zecca. La pressione operativa rientra ampiamente nei valori nominali della pompa. L'olio idraulico è pulito. Tuttavia, nel giro di poche centinaia di cicli, il raschiatore dello stelo si mastica, la boccola del premistoppa è rigata su un lato e il fluido idraulico gocciola oltre la guarnizione primaria dello stelo.
Il primo istinto è spesso quello di incolpare il produttore delle guarnizioni o di presumere una cattiva cromatura. Ma quando si smonta il cilindro, il segno rivelatore è quasi sempre lo stesso: forte usura su un lato della boccola del premistoppa, abbinata all'usura sul lato opposto dell'anello di usura del pistone.
Non si tratta di un picco di pressione o di un difetto di tenuta. Questo è il carico laterale e, a corsa massima, è il killer numero uno dei cilindri idraulici.
I cilindri idraulici sono progettati per fornire spinta e trazione lineari lungo il loro asse centrale. Non sono travi di sostegno strutturale. Tuttavia, nei macchinari del mondo reale, le modifiche alla geometria, la flessione del telaio, il disallineamento dei perni e i carichi irregolari introducono costantemente forze laterali.
Ecco la realtà meccanica:
1. La portata del cuscinetto si riduce alla massima estensione: quando lo stelo del cilindro è completamente retratto, la distanza tra il cuscinetto del pistone e la boccola del premistoppa anteriore è massima. Il cilindro ha un forte supporto interno.
2. Il moltiplicatore di leva: quando il cilindro raggiunge la massima estensione, il pistone si avvicina sempre di più alla ghiandola anteriore. La distanza interna tra i due cuscinetti di supporto (la campata del cuscinetto) diventa molto breve, mentre il braccio di momento esterno (l'asta estesa) diventa molto lungo.
3. Grave pressione di contatto: anche una modesta forza laterale di 200 libbre sull'occhio dello stelo crea un massiccio momento flettente. Con una distanza ridotta del cuscinetto, le forze di reazione interna tra l'asta e la boccola del premistoppa possono raggiungere migliaia di libbre per pollice quadrato, schiacciando la pellicola di olio lubrificante e grippando
Un tubo di arresto è un manicotto interno in acciaio o alluminio posizionato sopra lo stelo del pistone all'interno della canna del cilindro, tra il pistone e la testata anteriore.
Impedisce fisicamente al pistone di spostarsi completamente in avanti verso la testata anteriore a corsa completa.
Arrestando il pistone diversi centimetri prima che raggiunga la premistoppa, il tubo di arresto si blocca in un'apertura minima del cuscinetto.
Senza tubo di arresto: un cilindro con corsa da 60 pollici alla massima estensione potrebbe lasciare solo 3-4 pollici tra il pistone e i cuscinetti della premistoppa.
Con un tubo di arresto da 6 pollici: la portata minima del cuscinetto alla massima estensione aumenta a 9 o 10 pollici, riducendo lo stress da contatto interno e l'armamento dell'asta di oltre la metà.
Nell'idraulica industriale e mobile standard (secondo le linee guida tecniche NFPA e ISO), si consiglia vivamente un tubo di arresto ogni volta che la corsa effettiva supera i 40 pollici (circa 1.000 mm) o quando il cilindro funziona orizzontalmente con supporti a cerniera o perno.
Le linee guida di base per il dimensionamento:
1. Corsa inferiore a 40 pollici: la portata standard dei cuscinetti è generalmente sufficiente per cicli di lavoro moderati, a condizione che l'allineamento sia corretto.
2. Oltre 40 pollici di corsa: aggiungere 1 pollice di tubo di arresto per ogni 10 pollici di corsa oltre 40 pollici

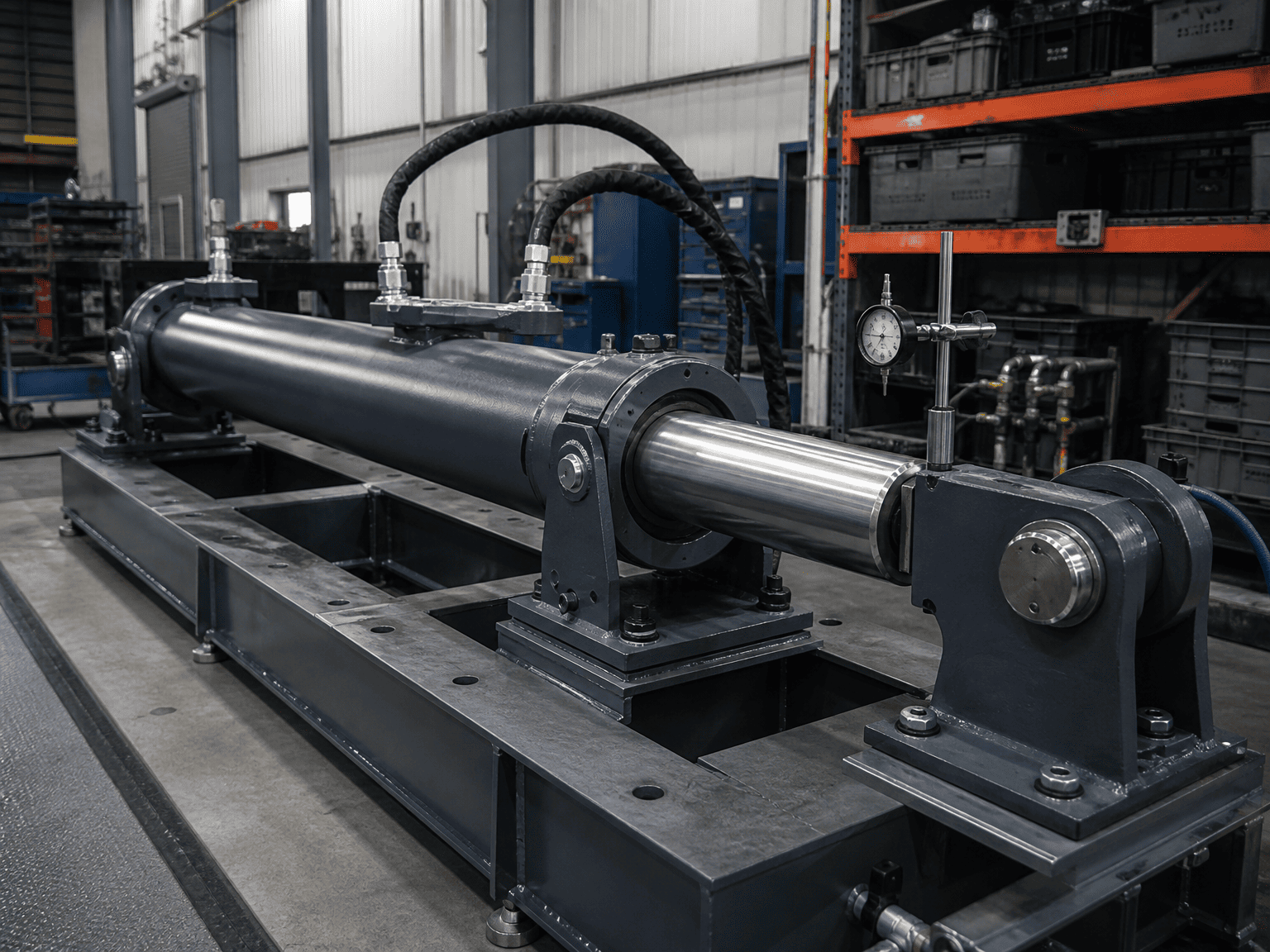

Se stai progettando una nuova macchina o stai risolvendo problemi relativi a guasti sul campo, utilizza questo elenco di controllo in 4 passaggi:
I supporti rigidi con piedi o i supporti con flangia non possono tollerare alcun disallineamento angolare. Se il telaio della macchina si flette durante il funzionamento (ad esempio, un cassone ribaltabile che si torce sotto un carico di ghiaia irregolare), passare ai supporti con cuscinetto sferico o alle forcelle girevoli. I cuscinetti sferici consentono un autoallineamento da 3° a 5°, evitando che l'asta si inceppi nella ghiandola.
Un'asta sottile si flette sotto la compressione della colonna prima di deformarsi completamente. Se la deflessione supera 0,002" - 0,005" per piede di corsa, il labbro di tenuta verrà deformato. Aumentare il diametro standard dell'asta (ad esempio da 1,50" a 1,75" o 2,00") aumenta notevolmente il modulo di sezione e la resistenza alla flessione.
Il contatto standard metallo-metallo provoca un grippaggio istantaneo una volta che il carico laterale supera il film d'olio. Anelli antiusura compositi di alta qualità (come nylon caricato a vetro, resina fenolica o bronzo fosforoso) assorbono l'impatto laterale e incorporano microparticelle senza graffiare l'asta cromata.
Durante l'assemblaggio iniziale della macchina, verificare che entrambi i perni di montaggio siano rigorosamente paralleli. Uno spostamento angolare di 1 millimetro su un perno di 4 piedi può generare centinaia di libbre di precarico laterale continuo anche prima che il cilindro sollevi qualsiasi carico utile.
Quando si richiede un design personalizzato di cilindro idraulico o una revisione di sostituzione per applicazioni con carico laterale elevato, fornire questi dettagli chiave accelererà la verifica tecnica:
Ambiente operativo e ciclo di lavoro: pressione di esercizio massima (PSI/bar), frequenza del ciclo, carichi di spinta/trazione.
Tipo di montaggio e centri dei perni: dimensioni perno-perno retratte ed estese, diametri dei perni e se sono necessari cuscinetti sferici. Forze laterali o angolari note
Disallineamento: aspettative di deflessione del telaio, carichi di vento o punti cardine sfalsati. Sintomi attuali di guasto: se si sostituisce un cilindro esistente, condividere le foto dell'asta del pistone usurata, della boccola del premistoppa e dei labbri di tenuta.
