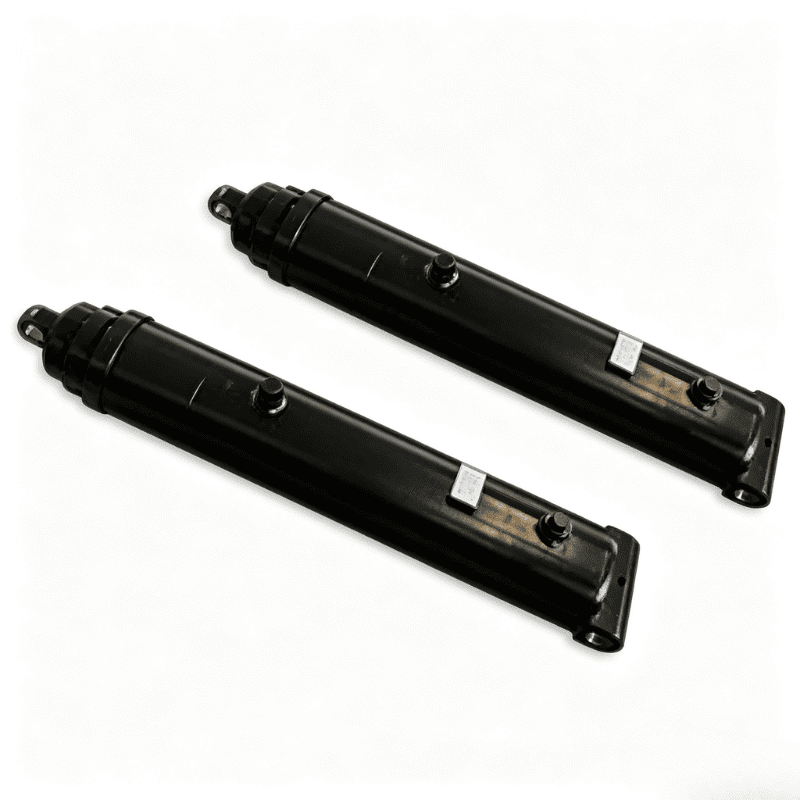

Il modello 63-4402-120 di HCIC è un cilindro di sollevamento con montaggio pin-pin per autocarro con cassone ribaltabile, con una lunghezza estesa di 125,31 pollici, porta NPTF da 3/4 e set di guarnizioni riparabili.
Hydraulic port:
3/4NPTFOil volume listed:
Riempimento da 2,2 galloni / estensione da 9,4 galloniListed weight:
250 libbreIl 63-4402-120 è un cilindro di sollevamento con montaggio pin-pin della serie 4000 per autocarri con cassone ribaltabile. La sua disposizione di montaggio a due perni è prevista per l'installazione di una macchina articolata in cui il cilindro funziona tra punti di montaggio fissi e segue il movimento della struttura collegata.
Il catalogo HCIC elenca una dimensione estesa di 3183 mm (125,31 pollici), una dimensione chiusa di 2138 mm (84,19 pollici) e una porta NPTF da 3/4 per questo modello. Il catalogo identifica inoltre un design autospurgante, una baderna a V precaricata, un dado filettato regolabile sul campo e una lunghezza del cuscinetto più lunga per la stabilità.
Questo articolo riguarda solo il modello 63-4402-120.
| Parametro | 63-4402-120 Specifica |
|---|---|
| Serie di prodotti | Serie 4000 |
| Stile di montaggio | Montaggio perno-perno |
| Dimensione A | 2.138 mm/84,19 pollici |
| Dimensione B | 41,12 pollici / 1.044 mm |
| Dimensione C | 125,31 pollici/3.183 mm |
| Dimensione D | 1,50 pollici / 38 mm |
| Dimensione E | 2,06 pollici / 52 mm |
| Dimensione F | 2,00 pollici / 51 mm |
| Dimensione G | 7,00 pollici / 178 mm |
| Dimensione J | 2,06 pollici / 52 mm |
| Dimensione K | 19,50 pollici / 495 mm |
| Dimensione M | N/A nella tabella del catalogo |
| Porta idraulica | 3/4 NPTF |
| Volume dell'olio elencato | Riempimento da 2,2 galloni / estensione da 9,4 galloni |
| Peso indicato | 250 libbre |

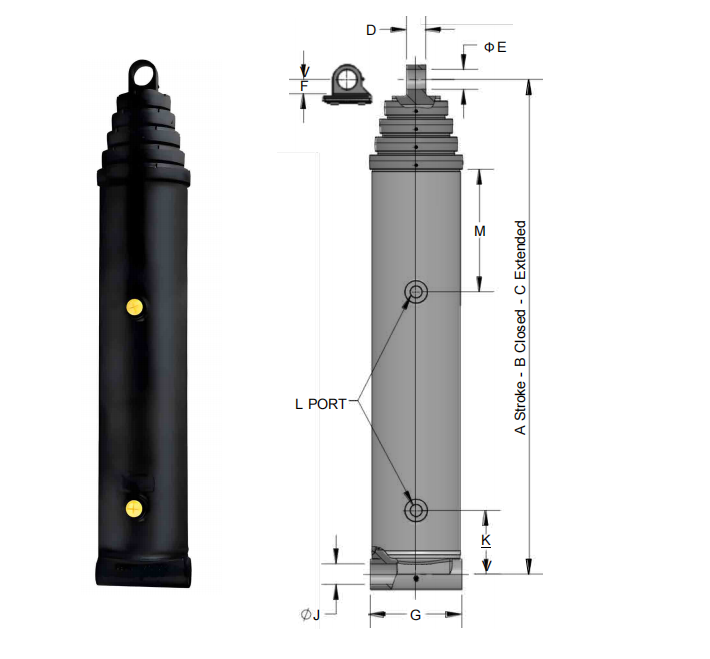

Le dimensioni utilizzano le scritte mostrate nel disegno del catalogo HCIC. Confermare il disegno completo, i dettagli dei perni, la pressione idraulica e gli spazi di installazione prima di effettuare un ordine.
Il 63-4402-120 è installato tra due perni della macchina. Un'estremità si collega al corpo del cilindro e l'altra al montaggio dell'estremità dello stelo. Quando il circuito idraulico estende o ritrae l'asta, i centri del perno trasferiscono il movimento lineare al meccanismo di ribaltamento collegato.
La disposizione di montaggio richiede un montaggio accurato. Prima di sostituire un attuatore esistente, controllare:
- Distanze dei perni chiuse ed estese
- Diametro del perno e larghezza del cuscinetto
- Allineamento della forcella durante l'intero movimento
- Posizione della porta e raggio di curvatura del tubo
- Spazio attorno al dado e all'estremità dello stelo
- Arresti meccanici ed eventuali carichi laterali
Una corretta lunghezza del catalogo non conferma di per sé che il cilindro sia adatto alla macchina. Il disegno di montaggio completo deve essere approvato prima della produzione.
Il catalogo identifica un design con spurgo automatico per il cilindro pin-pin della serie 4000. Questa funzione può aiutare il cilindro a rilasciare l'aria intrappolata durante la messa in servizio quando l'impianto idraulico viene riempito e utilizzato secondo la procedura dell'attrezzatura.
L'impianto necessita comunque di adeguate pratiche di riempimento, rimozione dell'aria e pulizia dell'olio. L'autospurgo non elimina la necessità di ispezionare il serbatoio, i tubi flessibili e i collegamenti.
Il cilindro è dotato di baderna a V precaricata e di un energizzatore a molla ondulata autoregolante. Il catalogo identifica anche un pacchetto di tenute a “Z” energizzato come opzione. La disposizione finale della tenuta deve essere confermata in base al fluido idraulico, alla temperatura e alle condizioni operative.
Il dado filettato è elencato per una maggiore resistenza e regolazione della tenuta sul campo. Ciò offre al personale di manutenzione un'interfaccia di servizio definita per i lavori relativi alle tenute. Prima di qualsiasi operazione di manutenzione, isolare la pressione idraulica, sostenere la struttura collegata e seguire la procedura di manutenzione sicura della macchina.
HCIC elenca una lunghezza del cuscinetto più lunga per la stabilità. Ciò è rilevante per un attuatore che muove una struttura articolata tra due perni. Sono comunque necessari il corretto allineamento del perno, le condizioni della forcella e la guida lato macchina perché il cilindro non è destinato a compensare il carico laterale incontrollato.
La pressione idraulica agisce sul pistone per creare un movimento lineare dell'asta. Il corpo del cilindro e l'estremità dello stelo trasmettono quel movimento attraverso le due connessioni spinate. La pompa idraulica e la valvola di controllo determinano il flusso dell’olio, mentre la protezione dalla pressione del circuito limita le condizioni operative.
Per il modello 63-4402-120, il catalogo fornisce i valori dimensionali chiusi ed estesi utilizzati per verificare l'inviluppo della corsa disponibile. Il progettista della macchina deve confermare che la struttura di ribaltamento possa muoversi per tutta la sua corsa senza bloccarsi, toccare il fondo o forzare il cilindro in un percorso di carico non previsto.
- Montaggio perno-perno per attrezzature ribaltabili articolate
- Dimensione estesa 125,31 pollici / 3183 mm elencata a catalogo
- Attacco idraulico 3/4 NPTF
- Design autospurgante elencato da HCIC
- Baderna a V precaricata con energizzatore a molla ondulata autoregolante
- Pacchetto di tenuta a “Z” energizzato opzionale elencato nel catalogo
- Dado filettato per una maggiore resistenza e regolazione della tenuta sul campo
- Lunghezza del cuscinetto maggiore per stabilità
- Dimensioni in pollici e millimetri per la pianificazione dell'installazione
La Serie 4000 è presentata nel catalogo HCIC come soluzione di ribaltamento idraulico. Il modello 63-4402-120 è adatto a essere preso in considerazione laddove l'attrezzatura richiede un cilindro pin-pin e l'interfaccia macchina corrisponde all'involucro dimensionale elencato.
L'acquirente deve verificare il percorso del carico, l'allineamento dei perni, la velocità operativa, la pressione, il tipo di olio e il percorso dei tubi. La maggiore dimensione estesa rende particolarmente importante la pianificazione dell'installazione: verificare la posizione di trasporto o ripiegata, la posizione di ribaltamento completo e tutte le posizioni intermedie prima di confermare il montaggio.
Fornire i seguenti dettagli per ottenere una revisione specifica del progetto:
1. Tipo di macchina e funzione di ribaltamento
2. Centri dei perni chiusi ed estesi esistenti
3. Diametro del perno, larghezza della forcella e disposizione dei cuscinetti
4. Pressione di esercizio richiesta e portata della pompa
5. Fluido idraulico e temperatura di esercizio
6. Orientamento della porta e percorso dei tubi
7. Preferenza di tenuta o requisito di compatibilità del fluido
8. Informazioni sull'arresto meccanico e sul gioco
9. Quantità e destinazione
10. Disegni esistenti, misure campione o fotografie
Questi dettagli consentono di verificare le dimensioni del cilindro rispetto alla macchina reale anziché rispetto al solo nome del modello nominale.
HCIC produce cilindri idraulici e centraline idrauliche per applicazioni industriali. Il suo sito web ufficiale presenta soluzioni idrauliche standard, personalizzate e su misura.
Per una sostituzione del 63-4402-120 o un progetto OEM, inviare il disegno del cilindro esistente e i dettagli dell'interfaccia macchina. HCIC può esaminare il montaggio e confermare la configurazione finale prima della produzione.
Per il modello 63-4402-120, inviare il disegno della macchina, le dimensioni dei perni, le condizioni operative e la quantità richiesta a HCIC per la revisione tecnica.
