Il modello 63-4402-104 di HCIC è un cilindro di ribaltamento pin-pin per rimorchio, con una lunghezza estesa di 108,56 pollici, porta NPTF da 3/4 e set di guarnizioni riparabili.
Hydraulic port:
3/4 NPTFOil volume listed:
Riempimento da 1,8 galloni / estensione da 7,3 galloniListed weight:

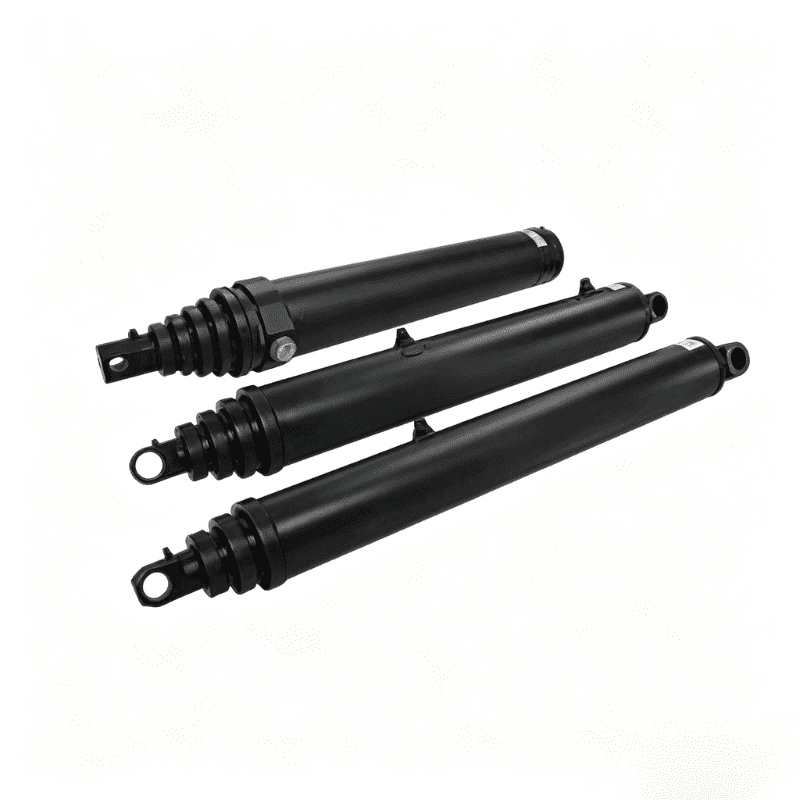

208 libbreIl 63-4402-104 è un cilindro di ribaltamento con montaggio pin-pin della serie 4000 per rimorchio. Il suo formato di montaggio pin-to-pin consente al cilindro di collegarsi tra due punti di montaggio della macchina senza richiedere una flangia separata o una disposizione di montaggio con piedini.
Il catalogo elenca una dimensione estesa di 2757 mm (108,56 pollici), una dimensione chiusa di 1827 mm (71,94 pollici) e una porta NPTF da 3/4. Il cilindro utilizza inoltre un design autospurgante, una baderna a V precaricata e una lunghezza del cuscinetto maggiore destinata a supportare un funzionamento stabile nella disposizione di montaggio mostrata nel catalogo.
Questo articolo riguarda solo il modello 63-4402-104.
| Parametro | 63-4402-104 Specifica |
|---|---|
| Serie di prodotti | Serie 4000 |
| Stile di montaggio | Montaggio perno-perno |
| Dimensione A | 71,94 pollici / 1827 mm |
| Dimensione B | 36,62 pollici / 930 mm |
| Dimensione C | 108,56 pollici / 2757 mm |
| Dimensione D | 1,50 pollici / 38 mm |
| Dimensione E | 2,06 pollici / 52 mm |
| Dimensione F | 2,00 pollici / 51 mm |
| Dimensione G | 7,00 pollici / 178 mm |
| Dimensione J | 2,06 pollici / 52 mm |
| Dimensione K | 19,50 pollici / 495 mm |
| Dimensione M | N/A nella tabella del catalogo |
| Porta idraulica | 3/4 NPTF |
| Volume dell'olio elencato | Riempimento da 1,8 galloni / estensione da 7,3 galloni |
| Peso indicato | 208 libbre |

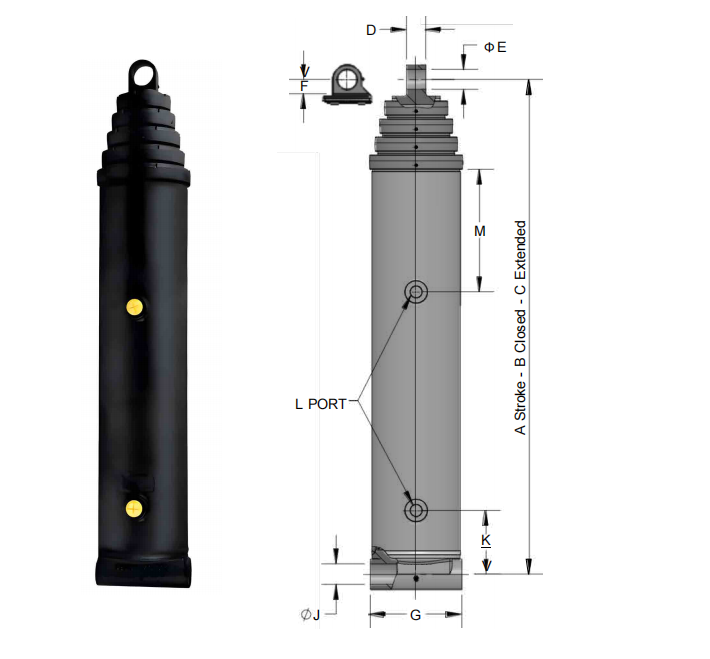

Le lettere da A a M si riferiscono al disegno quotato nel catalogo HCIC. Confermare il disegno di installazione completo, le dimensioni dei perni, la pressione di esercizio e i requisiti del circuito idraulico prima di ordinare.

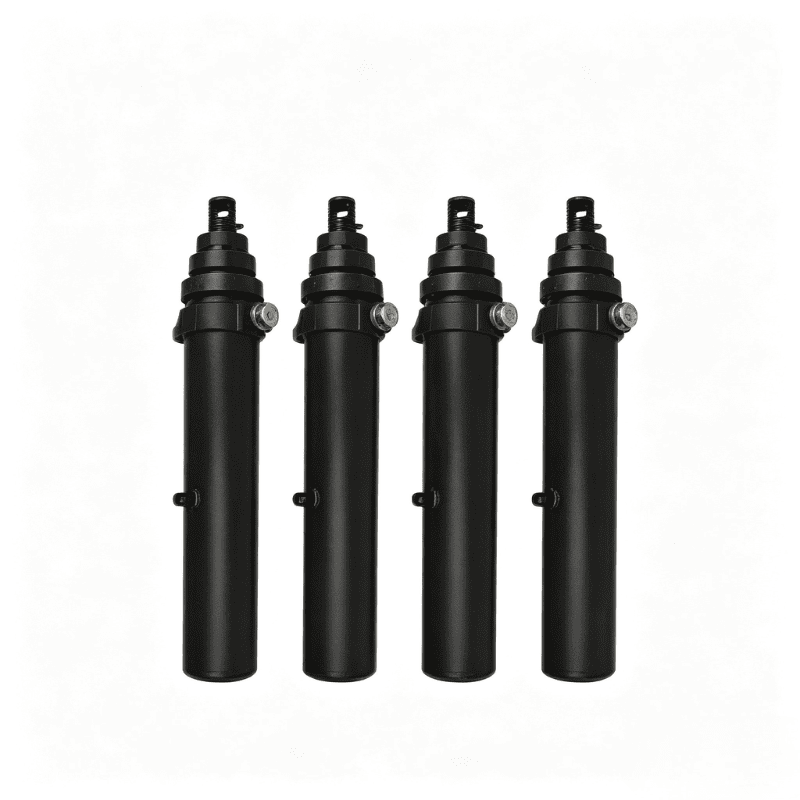

Un cilindro idraulico pin-pin è installato tra due punti di forcella o aletta. Il corpo del cilindro e il collegamento dell'estremità dello stelo trasferiscono il carico della macchina attraverso i perni. Questa disposizione è comune laddove l'attuatore deve seguire il movimento di un cassone ribaltabile, di un tirante o di altra struttura articolata.
L'adattamento è determinato da qualcosa di più delle dimensioni chiusa ed estesa. L'acquirente dovrebbe verificare:
- Distanze dei centri dei perni su entrambe le estremità
- Diametro del perno e larghezza del cuscinetto disponibile
- Gioco e allineamento della forcella
- Direzione della porta idraulica
- Movimento del tubo per tutta la corsa
- Gioco meccanico attorno alla testa e all'estremità dello stelo
Il 63-4402-104 deve essere selezionato dal disegno dimensionale approvato piuttosto che dalla sola lunghezza complessiva.
Il catalogo identifica un disegno autospurgante. Nel lavoro pratico di installazione, ciò può aiutare a ridurre la quantità di aria intrappolata che rimane nel cilindro durante la messa in servizio. Il circuito della macchina necessita comunque di essere riempito e spurgato secondo la procedura del produttore dell’apparecchiatura.
La disposizione di tenuta elencata utilizza una baderna a V precaricata con un energizzatore a molla ondulata autoregolante. Il catalogo identifica anche un pacchetto di tenute a “Z” energizzato come opzione. La configurazione finale della tenuta deve essere confermata per il fluido idraulico, l'intervallo di temperatura e le condizioni di lavoro dell'applicazione.
Il dado filettato è elencato come caratteristica per una maggiore resistenza e regolazione della tenuta sul campo. Fornisce inoltre una pratica interfaccia di servizio quando è necessaria l'ispezione o la regolazione della tenuta. Qualsiasi regolazione sul campo deve seguire la procedura di manutenzione approvata e non deve sostituire l'isolamento della pressione e le pratiche di smontaggio sicuro.
Il catalogo elenca cuscinetti di lunghezza maggiore per garantire stabilità. In un'installazione pin-pin, la guida è importante perché l'attuatore segue una struttura in movimento. Restano necessari il corretto allineamento e la corretta condizione dei perni; una lunghezza maggiore del cuscinetto non rende il cilindro adatto al carico laterale incontrollato.
Il 63-4402-104 converte la pressione idraulica in movimento lineare. Quando l'olio entra nella porta appropriata, la pressione agisce sulla zona del pistone e spinge lo stelo verso l'esterno o verso l'interno. I perni dell'estremità dell'asta e del cappuccio trasferiscono il movimento al meccanismo di ribaltamento collegato.
Il movimento utile è definito dalle dimensioni chiusa ed estesa presenti a catalogo. La valvola idraulica, il flusso della pompa, la protezione di scarico e la geometria della macchina determinano la velocità e la forza effettivamente disponibili in servizio.
Il cilindro non deve essere trattato come un dispositivo di sollevamento indipendente. La sua scelta deve corrispondere al circuito idraulico e alla struttura meccanica a cui è vincolato.
- Montaggio perno-perno per attrezzature idrauliche articolate
- Dimensione estesa 108,56 pollici / 2757 mm elencata a catalogo
- Attacco idraulico 3/4 NPTF
- Design autospurgante elencato da HCIC
- Baderna a V precaricata con energizzatore a molla ondulata autoregolante
- Pacchetto di tenuta a “Z” energizzato opzionale elencato nel catalogo
- Dado filettato per una maggiore resistenza e regolazione della tenuta sul campo
- Lunghezza del cuscinetto maggiore per stabilità
- Dimensioni chiuse ed estese disponibili sia in pollici che in millimetri
Il catalogo colloca i cilindri pin-pin della Serie 4000 tra le soluzioni di ribaltamento idraulico. Il 63-4402-104 può essere preso in considerazione per apparecchiature in cui il cilindro deve essere montato tra due perni e l'ingombro di installazione disponibile corrisponde alle dimensioni del catalogo.
Prima di confermare il montaggio, rivedere il movimento completo della macchina. Il cilindro deve avere spazio sufficiente durante la retrazione e l'estensione completa e i perni devono rimanere allineati mentre la struttura di ribaltamento si muove. È inoltre necessario controllare il percorso del tubo in modo che la connessione da 3/4 NPTF non sia esposta a torsioni o piegature oltre i limiti stabiliti dal produttore del tubo.
Invia le seguenti informazioni con la tua richiesta:
1. Tipo di macchina e funzione del cilindro
2. Dimensioni del centro del perno esistenti
3. Diametro del perno e larghezza della forcella
4. Lunghezze richieste chiuse ed estese
5. Pressione di esercizio e portata della pompa
6. Fluido idraulico e temperatura di esercizio
7. Orientamento della porta e percorso dei tubi
8. Opzione di tenuta richiesta
9. Quantità e luogo di consegna
10. Disegno del cilindro esistente o fotografie chiare
Un disegno è particolarmente importante quando il cilindro sostitutivo deve adattarsi a un meccanismo di ribaltamento esistente.
HCIC produce cilindri idraulici e centraline idrauliche per applicazioni industriali. Il sito web ufficiale dell’azienda presenta soluzioni idrauliche standard, su misura e personalizzate.
Per una sostituzione o una richiesta OEM, inviare il disegno della macchina e le dimensioni complete del cilindro. HCIC può esaminare i requisiti di montaggio prima di confermare la specifica finale.
Per il modello 63-4402-104, inviare il disegno del cilindro esistente, le dimensioni del perno, le condizioni di lavoro e la quantità richiesta a HCIC per la revisione tecnica.
