Esaminare le dimensioni del cilindro idraulico pin-to-pin 53-4592-72, la corsa di 71,94 pollici, la porta NPTF da 3/4 pollici e il peso di catalogo di 155 libbre per la pianificazione della sostituzione OEM.
Stroke:
1.827 mmClosed length:
930 mmExtended length:
2757 mmPort:

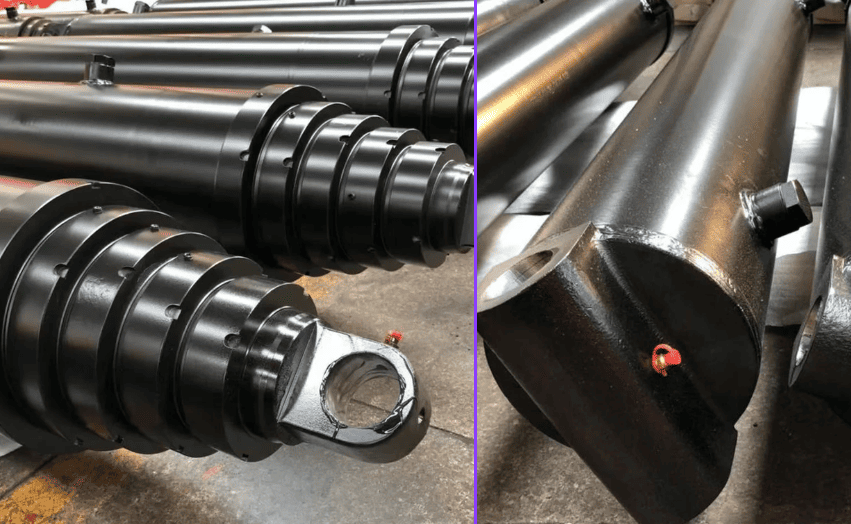

3/4 nell'NPTFIl cilindro idraulico pin-to-pin 53-4592-72 è un modello della serie 4000 elencato nel catalogo HCIC-2026. Il suo valore principale per un progetto di sostituzione o OEM è dimensionale: il catalogo identifica la corsa, le lunghezze chiuse ed estese, la geometria di montaggio, la porta, il volume dell'olio e il peso in un'unica riga di prodotto.
Questo tipo di cilindro non viene selezionato solo dalla corsa. I centri dei perni, le orecchie di montaggio, lo spazio circostante, il collegamento idraulico e lo spazio di servizio disponibile devono tutti corrispondere alla macchina. Per un acquirente che sostituisce un'unità esistente, il punto di partenza più sicuro è il disegno attuale del cilindro o una serie completa di misurazioni sul campo.
| Articolo | Valore in pollici | Valore metrico |
|---|---|---|
| Modello | 53-4592-72 | 53-4592-72 |
| Serie | Serie 4000 | Serie 4000 |
| Ictus, A | 71,94 pollici | 1.827 mm |
| Lunghezza chiusa, B | 36,62 pollici | 930 mm |
| Lunghezza estesa, C | 108,56 pollici | 2.757 mm |
| Dimensione D | 1,50 pollici | 38 mm |
| Dimensione E | 2,06 pollici | 52 mm |
| Dimensione F | 2,00 pollici | 51 mm |
| Dimensione G | 7,00 pollici | 178 mm |
| Dimensione J | 2,06 pollici | 52 mm |
| Dimensione K | 19,50 pollici | 495 mm |
| Porta | 3/4 nell'NPTF | 3/4 nell'NPTF |
La pagina del catalogo non fornisce una valutazione universale di pressione, una capacità di carico o una garanzia di prestazione specifica della macchina per questo modello. Tali requisiti devono essere confermati per l'apparecchiatura reale.

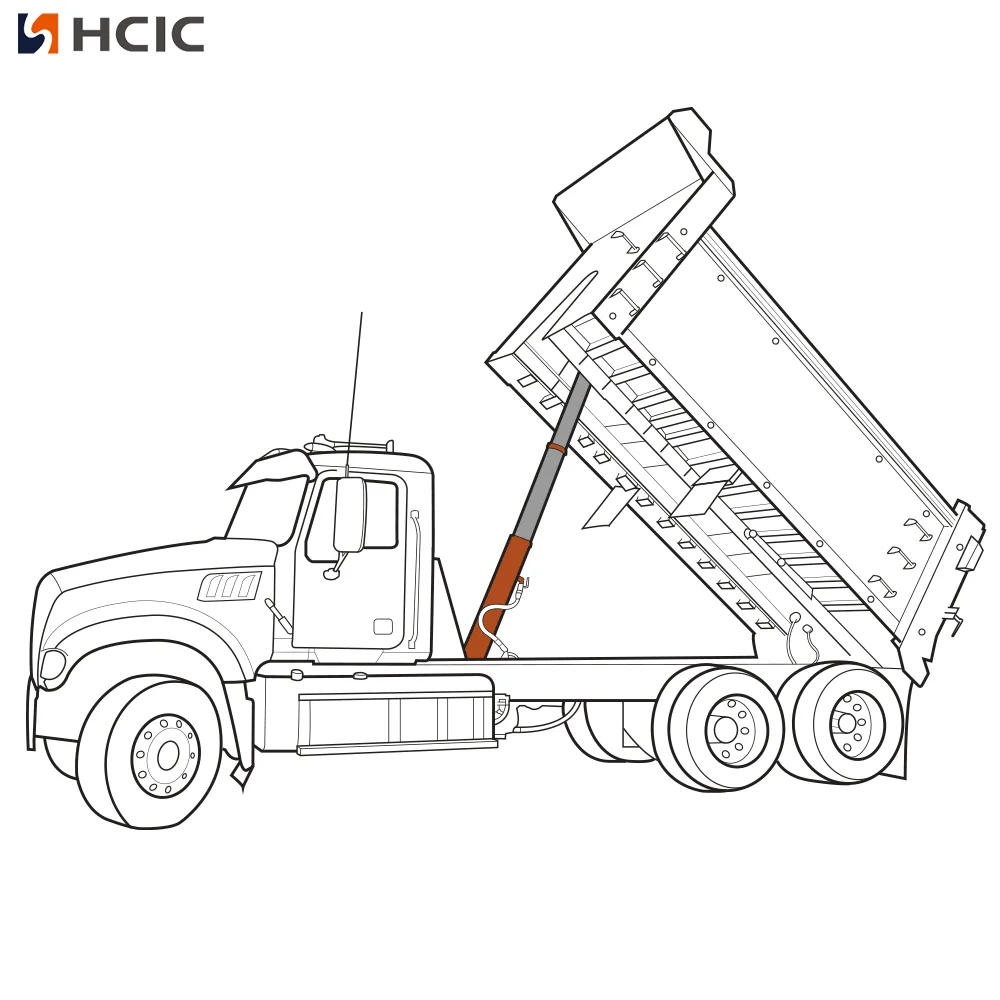

Un cilindro pin-to-pin trasferisce il movimento attraverso due punti di montaggio. Un'estremità si collega ad una staffa fissa e l'altra si collega alla struttura mobile. Quando l'olio cambia la lunghezza del cilindro, la distanza tra i due perni cambia e la macchina si muove lungo l'arco progettato.
Ciò rende importanti le lunghezze estese e chiuse. La riga 53-4592-72 elenca 36,62 pollici chiusi e 108,56 pollici estesi. La differenza sta nel riferimento della corsa a catalogo, ma la macchina necessita comunque di spazio fisico sufficiente per il cilindro, i perni, le staffe, i tubi e il percorso completo della struttura.

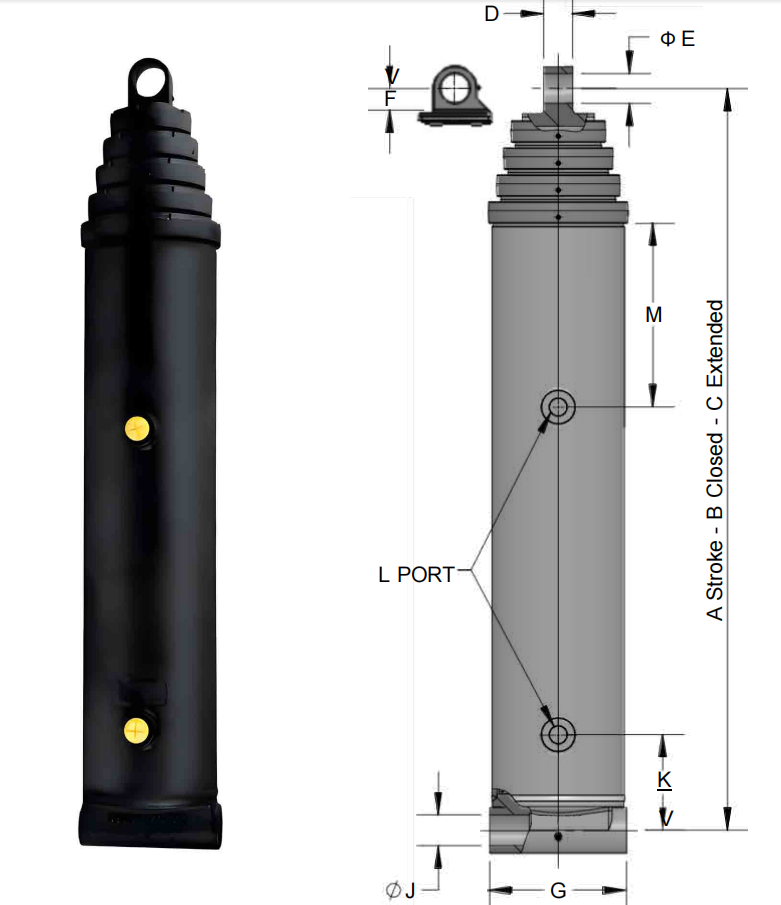

Anche le dimensioni D, E, F, G, J e K sono importanti durante la sostituzione. Possono controllare la relazione tra il corpo del cilindro, l'hardware di montaggio, la posizione dei pin e l'involucro di connessione. Un cilindro con la corsa corretta ma con una geometria di montaggio errata può creare costosi problemi di installazione.
Misurare i centri dei perni installati nelle posizioni della macchina chiusa ed estesa. Controllare il diametro del perno, la larghezza della staffa, la spaziatura delle orecchie, le condizioni della boccola e la direzione in cui il carico entra nel giunto. Non forzare la sostituzione in una staffa progettata per un involucro di montaggio diverso.
Spostare la macchina per tutta la sua gamma meccanica con il circuito idraulico isolato in modo sicuro secondo la procedura del sito. Cercare eventuali interferenze tra il corpo del cilindro, l'asta, le staffe, le protezioni, i tubi flessibili e la struttura vicina. La lunghezza estesa è solo una parte di questo controllo.
Il catalogo elenca una porta NPTF da 3/4. Corrispondere allo standard di raccordo e al metodo di tenuta utilizzato dalla macchina. Lasciare una lunghezza del tubo flessibile sufficiente per il movimento completo da perno a perno, evitando sfregamenti, curve strette e contatto con strutture in acciaio in movimento.
Il catalogo elenca un volume di olio di riempimento di 1,3 galloni e un volume di olio esteso di 4,0 galloni. Questi valori sono utili per la pianificazione, ma il sistema completo comprende anche il volume del tubo flessibile, il volume della valvola, il livello del serbatoio e la posizione operativa della macchina. Confermare il livello dell'olio di lavoro prima della messa in servizio.
Il 53-4592-72 può essere revisionato per apparecchiature OEM o progetti di sostituzione che richiedono un cilindro idraulico pin-to-pin definito con una corsa di catalogo di 71,94 pollici. È particolarmente rilevante quando l'acquirente ha un disegno o un cilindro esistente da misurare e necessita di una corrispondenza dimensionale piuttosto che di una raccomandazione generica sul cilindro.
L'HCIC dovrebbe ricevere il carico di applicazione, la pressione operativa, l'angolo di movimento, la frequenza del ciclo e le foto di installazione prima di una decisione tecnica finale. Tali dettagli non vengono sostituiti dalla riga del catalogo.
Il cilindro idraulico pin-to-pin 53-4592-72 è un prodotto dimensionale per progetti in cui il cilindro deve collegare due punti della macchina attraverso una corsa definita di 71,94 pollici. La sua lunghezza chiusa di 36,62 pollici, la lunghezza estesa di 108,56 pollici, la porta NPTF da 3/4, il valore di riempimento di 1,3 galloni, il valore esteso di 4,0 galloni e il peso di catalogo di 155 libbre forniscono un chiaro punto di partenza per la revisione OEM o di sostituzione.
Inviare le misurazioni del centro del perno, i dettagli della staffa, i dati idraulici e i disegni della macchina a HCIC prima di ordinare. Questo è il modo pratico per verificare se il modello si adatta al meccanismo completo.
HCIC, nota anche come Jinan Huachen Industrial Co., Ltd., fornisce cilindri idraulici, centraline idrauliche e relativi componenti per veicoli, movimentazione dei rifiuti, attrezzature edili e industriali. L'idoneità del prodotto deve essere confermata rispetto al progetto completo della macchina e ai requisiti di sicurezza applicabili.
