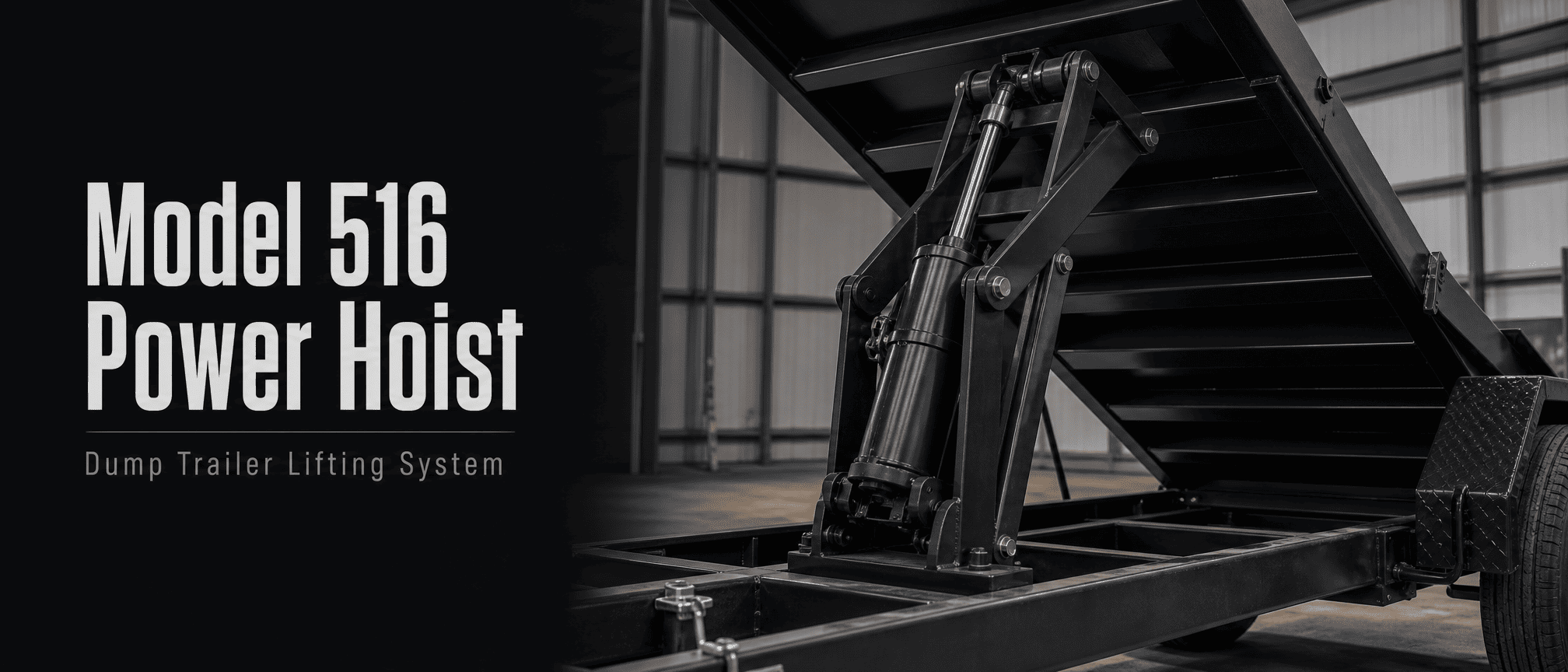

Il paranco elettrico modello 516 è una soluzione di sollevamento compatta per rimorchi ribaltabili, con una dimensione del corpo di 24 pollici e una lunghezza del paranco di 39,25 pollici per la pianificazione dell'installazione.
Il paranco elettrico modello 516 è un'opzione di sollevamento compatta per i sistemi di sollevamento di rimorchi con cassone ribaltabile. Le dimensioni del catalogo forniscono un pratico punto di partenza per verificare lo spazio del telaio, la geometria delle cerniere e i requisiti di installazione idraulica prima di effettuare un ordine.

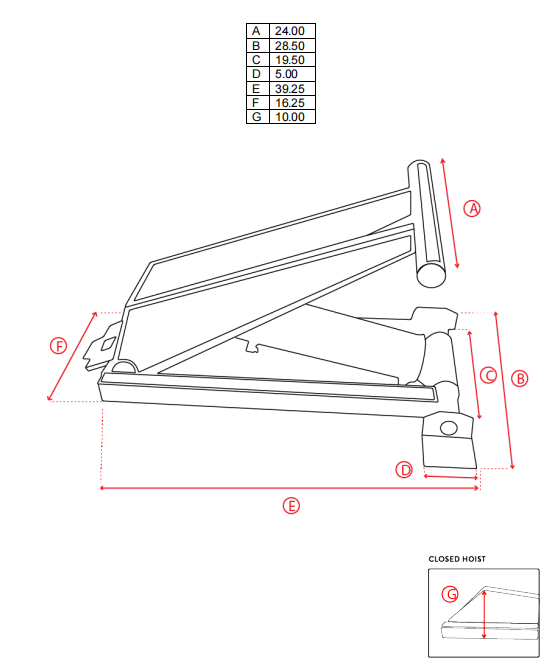

Il paranco elettrico modello 516 è elencato nel catalogo American Power Hoists con sette riferimenti dimensionali, da A a G. Queste misurazioni aiutano un costruttore di rimorchi o un acquirente sostitutivo a confrontare il paranco con l'area di montaggio disponibile invece di selezionare l'attrezzatura solo in base alla capacità di sollevamento.
| Parametro | Valore di catalogo |
|---|---|
| Modello | 516 |
| Categoria di prodotto | Paranco elettrico |
| Dimensione A | 24:00 |
| Dimensione B | 28,50 pollici |
| Dimensione C | 19,50 pollici |
| Dimensione D | 5,00 pollici |
| Dimensione E | 39,25 pollici |
| Dimensione F | 16,25 pollici |
| Dimensione G | 10:00 |
Queste sono le dimensioni del catalogo. Il disegno deve essere confrontato con il telaio, i punti di articolazione e il metodo di installazione effettivi del cliente prima dell'approvazione finale.
Un sollevatore per rimorchio con cassone ribaltabile fa molto di più che fornire forza di sollevamento. Deve inserirsi tra i longheroni del telaio, adattarsi alla geometria del cassone ribaltabile e lasciare spazio sufficiente per la struttura mobile. Il paranco elettrico Modello 516 può quindi essere valutato in tre fasi pratiche.
Iniziare con le dimensioni A, B e C dal disegno del catalogo. Confrontateli con lo spazio disponibile sul telaio e con la posizione della cerniera del cassone ribaltabile. Una dimensione che sembra accettabile sulla carta può comunque creare interferenze quando il corpo ruota, quindi è necessario controllare l'intero percorso di movimento.
Le dimensioni D, F e G aiutano l'acquirente a rivedere la relazione di montaggio del paranco con il telaio del rimorchio e le staffe di supporto. Le piastre di montaggio, i centri dei perni e i dettagli di rinforzo corretti dipendono dal design del rimorchio. Non dovrebbero essere indovinati solo dal numero del modello.
La dimensione E è indicata come 39,25 pollici per il modello 516. Questa misura è importante quando il paranco deve essere posizionato sotto un cassone ribaltabile di lunghezza limitata. Dovrebbe essere rivisto insieme alla posizione chiusa, all'angolazione del corpo e allo spazio richiesto per l'accesso di servizio.
L'utilizzo del numero di modello esatto semplifica l'elaborazione di una richiesta OEM o di sostituzione. Fornisce al fornitore un chiaro punto di riferimento mentre l'acquirente conferma la struttura del rimorchio, la disposizione di montaggio e i requisiti operativi.
Per la richiesta di sostituzione l'acquirente dovrà inviare la targhetta modello o il riferimento del catalogo, le fotografie dell'impianto esistente, le dimensioni di montaggio disponibili e la disposizione di sollevamento del rimorchio. Se l'unità originale è stata modificata, le dimensioni aggiornate sono più utili del solo vecchio numero di modello.
Il paranco elettrico modello 516 è destinato alle discussioni sui sistemi di sollevamento per rimorchi con cassone ribaltabile in cui sono importanti la disposizione compatta del paranco e l'adattamento dimensionale. L'idoneità finale dipende dal cassone del rimorchio, dal carico, dalla posizione delle cerniere, dal circuito idraulico e dal progetto strutturale. Le dimensioni del catalogo non stabiliscono da sole una valutazione della capacità di sollevamento.
Per richiedere una revisione del montaggio del paranco elettrico modello 516, fornire:
- Tipo di rimorchio e dimensioni del cassone
- Spazio di installazione disponibile
- Posizioni delle cerniere e dei perni di montaggio
- Componenti idraulici esistenti, se si tratta di una sostituzione
- Sequenza di sollevamento richiesta
- Foto o disegno quotato dell'impianto attuale
- Ambiente operativo e ciclo di lavoro previsto
Queste informazioni consentono all'HCIC di esaminare la domanda senza assumere dettagli che non sono mostrati nel catalogo.
Il paranco elettrico modello 516 viene valutato al meglio come parte di un sistema completo di sollevamento del rimorchio ribaltabile. Le dimensioni del catalogo, in particolare la dimensione A da 24,00 pollici, la dimensione E da 39,25 pollici e la dimensione G da 10,00 pollici, offrono agli acquirenti una base chiara per controllare lo spazio di installazione. Per un preventivo accurato, inviare il disegno del rimorchio e le informazioni di montaggio misurate a HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) sviluppa e produce cilindri idraulici e unità di potenza per applicazioni industriali e automobilistiche. Per un progetto Modello 516, HCIC può esaminare le informazioni di installazione disponibili e consigliare i successivi dettagli tecnici richiesti per il preventivo.
