Esaminare le dimensioni del catalogo del paranco elettrico modello 621 per rimorchi ribaltabili e controllare lo spazio del telaio del rimorchio, la geometria di montaggio, lo spazio libero del cassone e l'accesso per la manutenzione prima di ordinare.

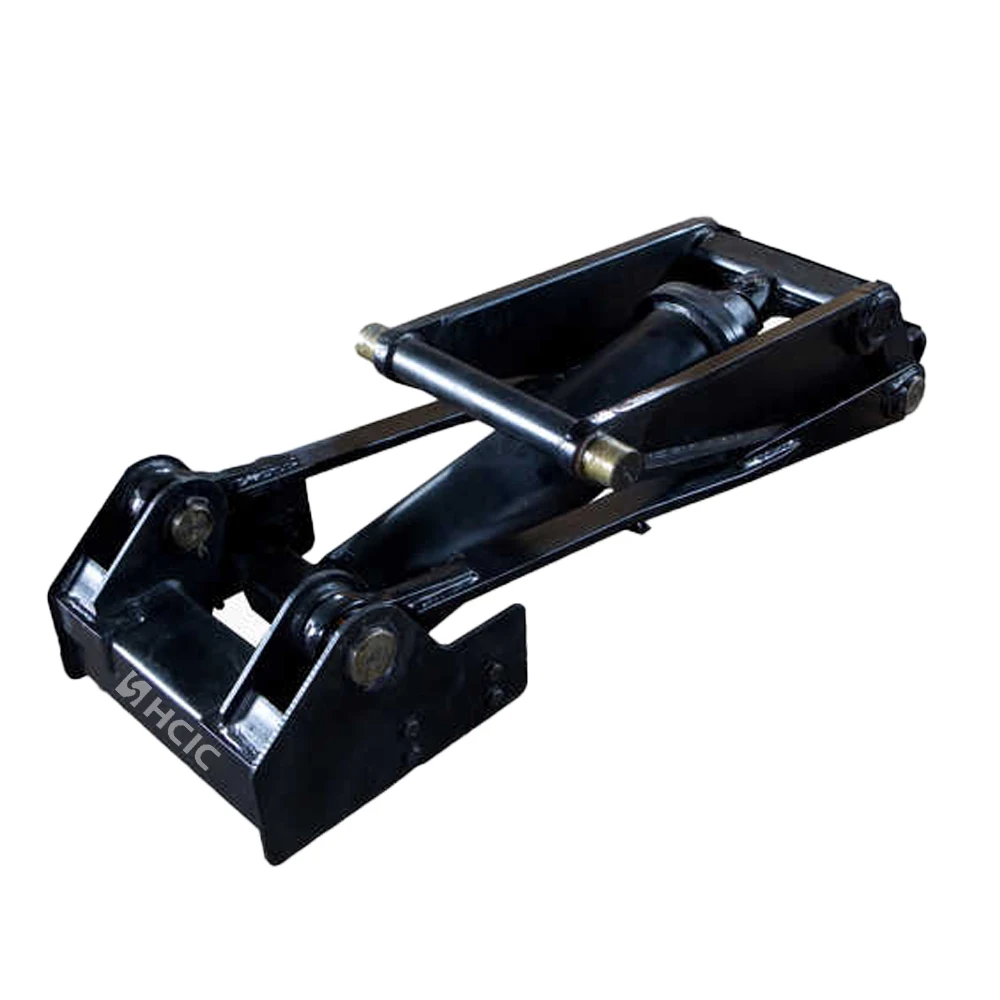

Il paranco elettrico modello 621 per rimorchi ribaltabili è elencato nel catalogo American Power Hoists in dotazione per le applicazioni del sistema di sollevamento del rimorchio. Per un costruttore OEM o un acquirente sostitutivo, il primo passo importante è l'adattamento dimensionale: il paranco deve funzionare con il telaio del rimorchio, il movimento del cassone ribaltabile, i punti di montaggio e la disposizione idraulica.

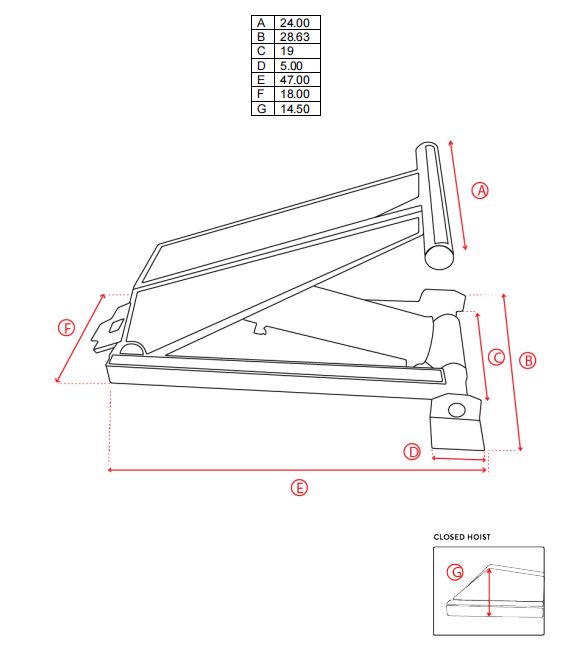

La pagina del Modello 621 fornisce sette riferimenti dimensionali, da A a G. Queste misurazioni forniscono un punto di partenza pratico per una revisione del disegno del rimorchio prima che la staffa finale, il perno e i dettagli di rinforzo vengano approvati.
| Parametro | Valore di catalogo |
|---|---|
| Modello | 621 |
| Categoria di prodotto | Paranco elettrico |
| Dimensione A | 24:00 |
| Dimensione B | 28,63 pollici |
| Dimensione C | 19.00 |
| Dimensione D | 5,00 pollici |
| Dimensione E | 47,00 pollici |
| Dimensione F | 18:00 |
| Dimensione G | 14,50 pollici |
I valori sopra riportati sono trascritti dalla pagina Modello 621 del catalogo in dotazione. Confermare l'ultimo disegno tecnico confrontandolo con il rimorchio reale prima dell'approvazione della produzione o della sostituzione.

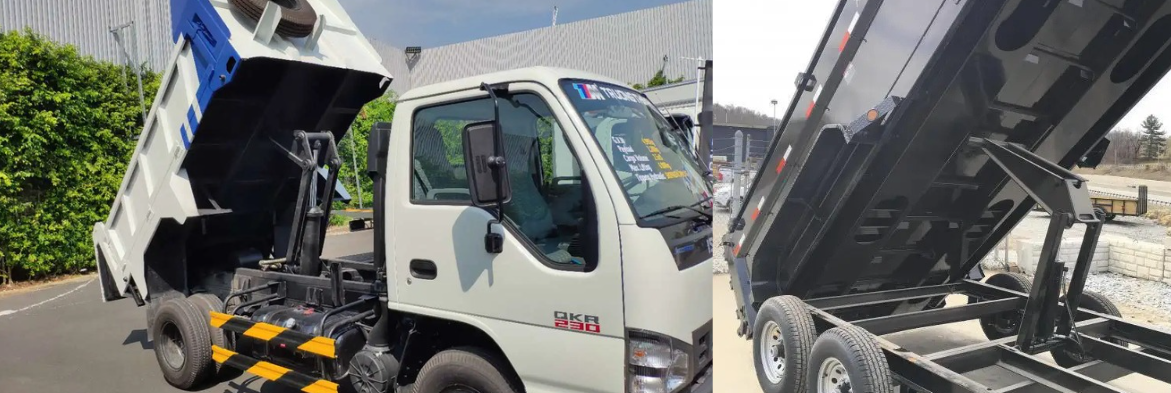

Un sollevatore per rimorchio funziona attraverso un angolo meccanico variabile. Lo spazio disponibile sotto un cassone ribaltabile chiuso può cambiare quando il cassone inizia a sollevarsi. Le traverse del telaio, i supporti, i tubi idraulici e la parte inferiore della carrozzeria devono rimanere liberi durante tutto il movimento.
Per questo motivo, il paranco elettrico Modello 621 dovrebbe essere valutato come parte del sistema di sollevamento completo piuttosto che selezionato solo in base al numero di modello. La struttura del rimorchio, la posizione della cerniera posteriore, la disposizione di montaggio e il circuito idraulico influiscono tutti sull'installazione finale.
Iniziare con le dimensioni A, B e C quando si confronta il paranco con lo spazio disponibile tra il telaio e il cassone ribaltabile. Misurare la posizione chiusa, quindi rivedere il percorso di movimento del corpo durante il ciclo di sollevamento.
Un controllo del gioco statico potrebbe non rivelare il contatto che si verifica quando il corpo ruota. Un disegno quotato o fotografie di installazione contrassegnate sono più utili di una singola misurazione effettuata dal rimorchio chiuso.
Le dimensioni D, F e G aiutano l'acquirente a discutere delle piastre di supporto, delle posizioni dei perni e del rinforzo del telaio. Non devono essere trattati come un disegno completo delle staffe. Il progetto di montaggio effettivo deve tenere conto dei carichi di reazione, dell'allineamento dei perni, della disposizione delle saldature e della struttura che riceve la forza di sollevamento.
La disposizione di supporto necessita inoltre di un accesso sufficiente per l'ispezione, l'instradamento dei tubi flessibili e futuri interventi di manutenzione. Un'installazione serrata non è automaticamente una buona installazione se l'accesso di routine è bloccato.
La dimensione E è indicata come 47,00 pollici per il modello 621. Confrontare questo valore con la lunghezza di installazione disponibile, la posizione del cassone chiuso e la posizione delle traverse o delle apparecchiature vicine.
La disposizione complessiva dovrà lasciare spazio anche ai collegamenti idraulici e all'ispezione visiva. L'approvazione finale dovrebbe basarsi sull'ultimo disegno e sulla busta di movimento completa.
Il paranco elettrico Modello 621 per rimorchi ribaltabili è rilevante per progetti di sistemi di sollevamento in cui sono richiesti un modello di catalogo definito e un riferimento dimensionale. Può essere rivisto per la costruzione di rimorchi OEM, lavori di sostituzione e riprogettazione del sistema una volta confermati i requisiti meccanici e idraulici.
La pagina del Modello 621 fornita elenca le dimensioni ma non fornisce una capacità verificata, un valore di pressione di esercizio, una durata di servizio o una certificazione per questo modello. Questi dettagli devono essere confermati per il progetto reale e non devono essere dedotti dal numero del modello.
Per una revisione OEM o di sostituzione, inviare:
Queste informazioni aiutano l'HCIC a valutare l'idoneità senza dare per scontato dettagli strutturali o idraulici nascosti.
Si tratta di un paranco elettrico elencato nel catalogo qui considerato per le applicazioni del sistema di sollevamento di rimorchi con cassone ribaltabile. L'idoneità finale dipende dalla struttura del rimorchio, dalla disposizione di montaggio e dall'impianto idraulico.
Il catalogo elenca A a 24,00 pollici, B a 28,63 pollici, C a 19,00 pollici, D a 5,00 pollici, E a 47,00 pollici, F a 18,00 pollici e G a 14,50 pollici.
| Parametro | Valore di catalogo |
|---|---|
| Modello | 621 |
| Categoria di prodotto | Paranco elettrico |
| Dimensione A | 24:00 |
| Dimensione B | 28,63 pollici |
| Dimensione C | 19.00 |
| Dimensione D | 5,00 pollici |
| Dimensione E | 47,00 pollici |
| Dimensione F | 18:00 |
| Dimensione G | 14,50 pollici |
Nessun valore di capacità verificato è mostrato nella pagina del Modello 621 fornita. La capacità deve essere rivista rispetto al design completo del rimorchio e ai requisiti del progetto.
Non automaticamente. I punti di montaggio, i centri dei perni, il gioco, il movimento della carrozzeria, i collegamenti idraulici e la resistenza del telaio devono essere controllati prima di prendere una decisione sulla sostituzione.
La dimensione E è indicata come 47,00 pollici. Dovrebbe essere confrontato con la lunghezza di installazione disponibile, la posizione del cassone chiuso, l'accesso per la manutenzione e i membri del telaio vicini.
Inviare il riferimento del modello, i dettagli del rimorchio, lo spazio di installazione misurato, le posizioni di cerniere e perni, fotografie o disegni, informazioni idrauliche esistenti e la sequenza di sollevamento richiesta.
Per un preventivo accurato, inviare a HCIC il disegno del rimorchio, le misure di montaggio e le informazioni idrauliche disponibili. La decisione finale dovrebbe utilizzare il disegno più recente e la disposizione di sollevamento completa.
Jinan Huachen Industrial Co., Ltd. (HCIC) sviluppa e produce cilindri idraulici e unità di potenza per veicoli e applicazioni industriali. Per un progetto del Modello 621, HCIC può esaminare le informazioni di installazione disponibili e identificare i dettagli tecnici necessari per un preventivo OEM o di sostituzione.
Richiedi una revisione del paranco elettrico modello 621:
