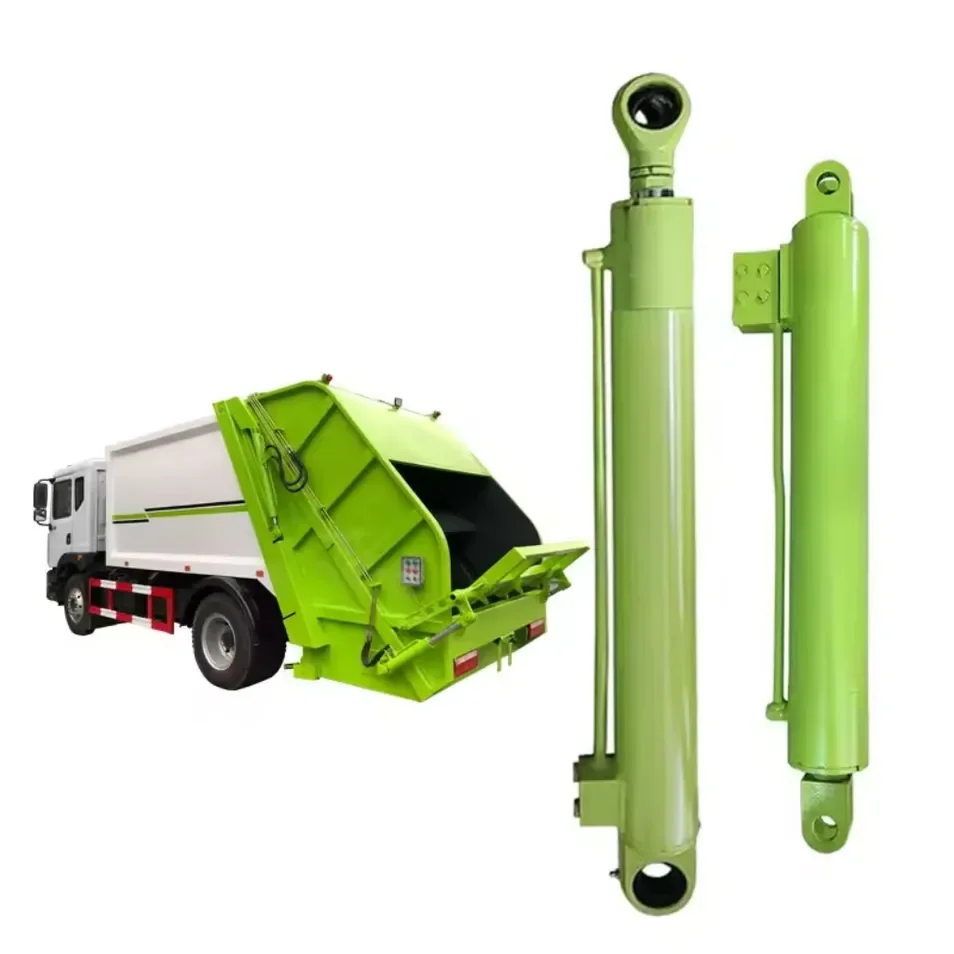

L-HYC00905 è un cilindro scorrevole per caricatore posteriore per camion della spazzatura con alesaggio da 5,5 pollici, stelo da 2,5 pollici e corsa da 37 pollici per applicazioni con pannello scorrevole.
Bore:
5,5 polliciRod:
2,5 polliciStroke:

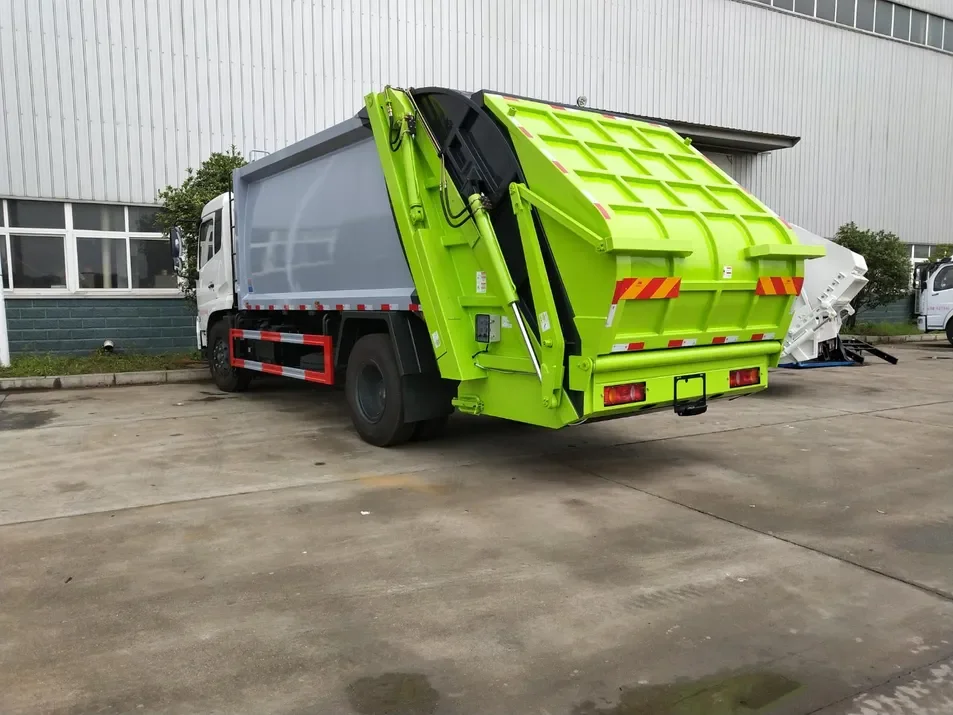

37 polliciIl cilindro di scorrimento su un camion della spazzatura con caricatore posteriore ha un lavoro diverso dal cilindro del braccio su un caricatore frontale. Funziona all'interno del corpo, spostando il pannello scorrevole durante il ciclo di carico e trasferimento. Ciò significa che lo spazio di installazione disponibile, il percorso della corsa e i punti di collegamento sono importanti tanto quanto la classe di forza del cilindro.
HCIC elenca L-HYC00905 come cilindro scorrevole a L per applicazioni su camion della spazzatura con caricatore posteriore. Il catalogo offre un alesaggio da 5,5 pollici, un'asta da 2,5 pollici e una corsa da 37 pollici.
| Parametro | Valore di catalogo |
|---|---|
| Modello | L-HYC00905 |
| Applicazione | Cilindro scorrevole a L |
| Foro | 5,5 pollici |
| Asta | 2,5 pollici |
| Colpo | 37 pollici |
Fonte: catalogo HCIC-2026, file PDF pagina 11, catalogo stampato pagina 19. Le informazioni sul prodotto del caricatore posteriore HCIC elencano anche L-HYC00905 con gli stessi valori di alesaggio, stelo e corsa.
Un pannello scorrevole non si muove semplicemente in linea retta senza resistenza. Il cilindro funziona all'interno del corpo del caricatore posteriore, dove il materiale imballato, l'attrito della guida e le variazioni delle condizioni di carico influenzano il movimento. Se la corsa è troppo breve, il pannello potrebbe non completare la corsa prevista. Se la posizione di montaggio è errata, il cilindro potrebbe raggiungere un angolo sfavorevole o perdere un vantaggio meccanico utile.
L'alesaggio da 5,5 pollici e la corsa da 37 pollici descrivono il cilindro stesso. Da soli non dimostrano che si adatterà a ogni carrozzeria con caricatore posteriore. Devono ancora essere controllati la guida di scorrimento, la spaziatura dei perni, la lunghezza retratta, la posizione della porta e il circuito di controllo idraulico.
Questa è la differenza pratica tra una corrispondenza del catalogo e una sostituzione confermata.
Questo modello è rilevante per gli acquirenti che lavorano con:
È particolarmente utile quando l'acquirente dispone già di un riferimento del cilindro a slitta L e desidera verificare le dimensioni del cilindro prima di effettuare un ordine di sostituzione.
Per una revisione del cilindro scorrevole del caricatore posteriore, inviare quanto segue, se disponibile:
Una foto del cilindro installato all'interno della carrozzeria è spesso più utile di un primo piano della sola canna. Mostra l'angolo di montaggio effettivo, lo spazio disponibile e la relazione tra il cilindro e il pannello scorrevole.

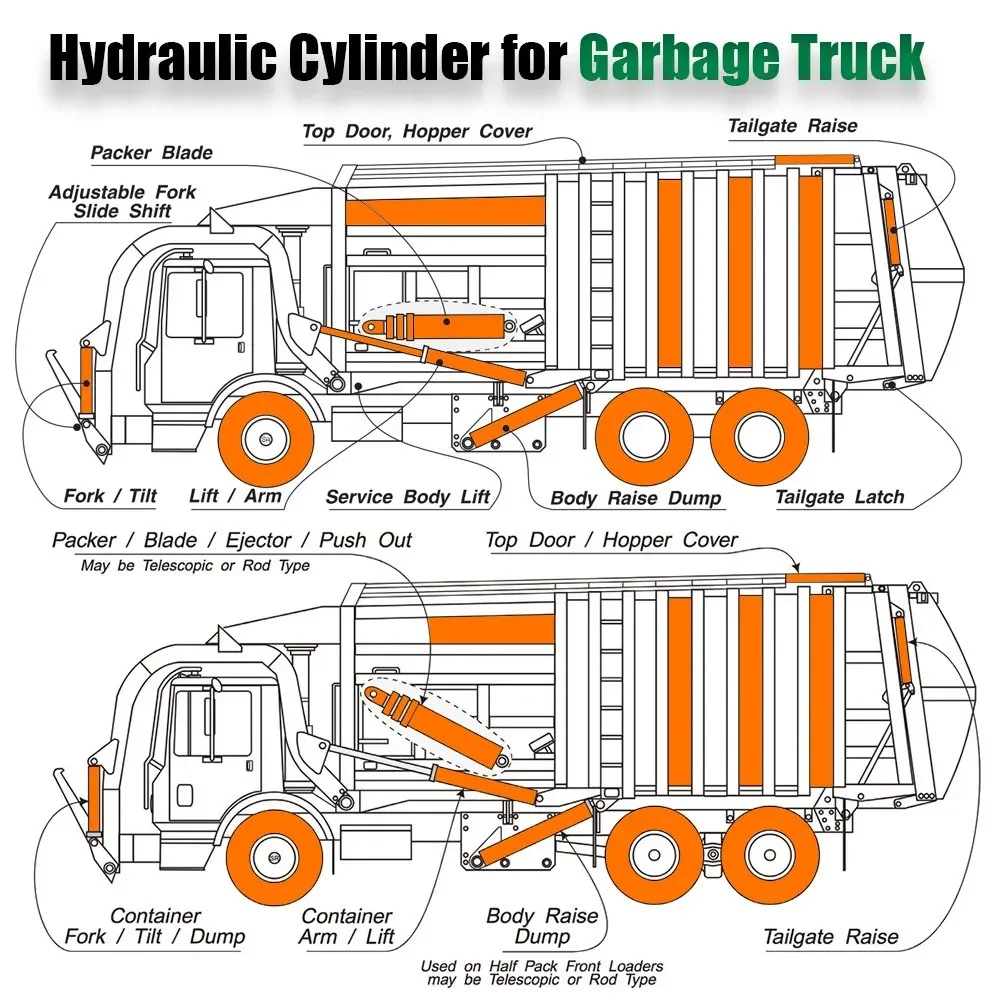

Le informazioni sui cilindri del caricatore posteriore di HCIC coprono le applicazioni di scorrimento, spazzamento e packer. Per L-HYC00905, la prima revisione dovrebbe concentrarsi sulla configurazione del cilindro a scorrimento a L piuttosto che mescolare le specifiche di altri meccanismi di caricamento posteriore.
Se il modello originale non è più disponibile, la sostituzione dovrà essere verificata dai dati di installazione completi. Alesaggio e corsa sono solo il punto di partenza. La geometria della connessione e lo spazio di lavoro determinano se il cilindro può eseguire lo stesso movimento nel cassone del camion.
Il catalogo HCIC lo identifica come cilindro scorrevole a L per l'applicazione su camion della spazzatura con caricatore posteriore.
Il catalogo elenca un alesaggio da 5,5 pollici, uno stelo da 2,5 pollici e una corsa da 37 pollici.
Non automaticamente. Anche i punti di montaggio, la lunghezza retratta, la disposizione delle porte, la pressione di esercizio e la geometria della guida devono corrispondere.
Azionano diversi meccanismi in un corpo con caricatore posteriore. Un cilindro di scorrimento muove il meccanismo di scorrimento; un cilindro packer aziona il meccanismo di confezionamento. Le loro dimensioni e i requisiti di montaggio non devono essere considerati intercambiabili.
Una revisione personalizzata può basarsi su un disegno, un campione, un riferimento OEM o informazioni dimensionali complete. La configurazione finale dovrebbe essere confermata prima della produzione.
