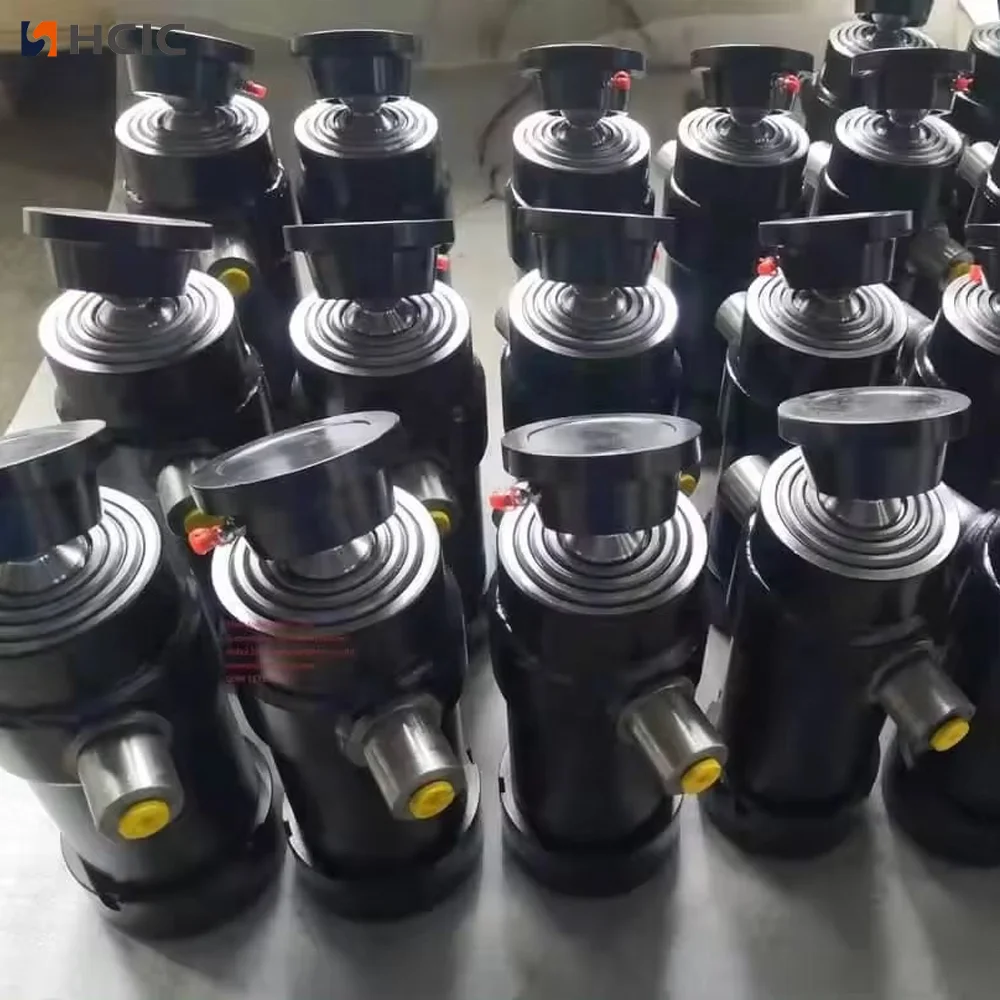

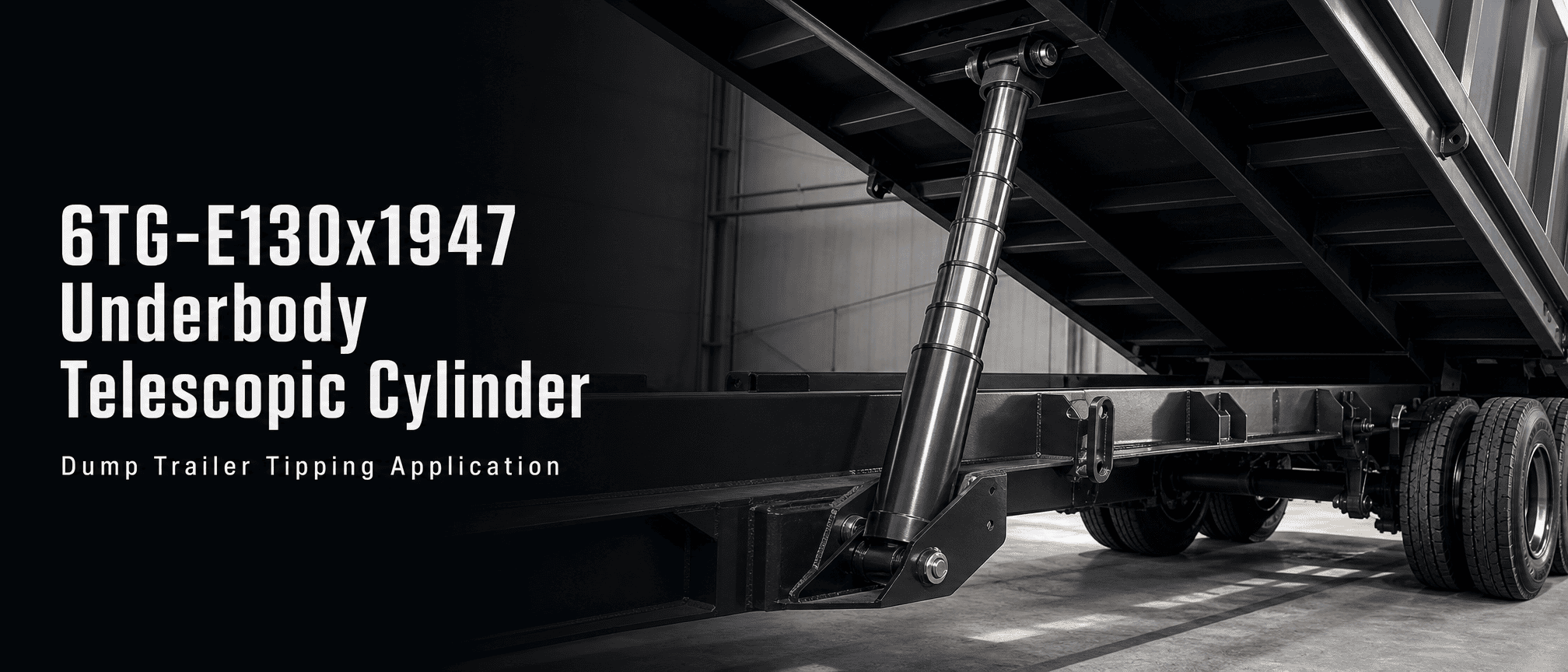

Il cilindro idraulico telescopico sottoscocca HCIC 6TG-E130x1947 per rimorchi ribaltabili ha 6 stadi, corsa 1.947 mm, pressione 180 bar e capacità di ribaltamento fino a 11-18 tonnellate.
Number of stages:
6 fasiStroke:
1947 mmListed extension figure:
53Working volume:
14 litriIl 6TG-E130x1947 è un cilindro idraulico telescopico sottoscocca a sei stadi per rimorchi ribaltabili. Ha una corsa di 1.947 mm, un volume di lavoro dichiarato di 14 litri, una pressione massima di esercizio di 180 bar e una capacità di ribaltamento di 11-18 tonnellate. Le sue dimensioni a catalogo includono A 543 mm, B 216 mm, C 327 mm, D 132 mm ed E 92 mm, con una massa dichiarata di 53 kg.
Il cilindro appartiene alla gamma di sottoscocca di HCIC per attrezzature di scarico leggere, comprese le applicazioni per rimorchi con scarico laterale e a tre vie. L'installazione finale deve essere ancora verificata rispetto al telaio del rimorchio, alla geometria delle cerniere, al percorso del carico, al circuito dell'olio e allo spazio di montaggio disponibile.

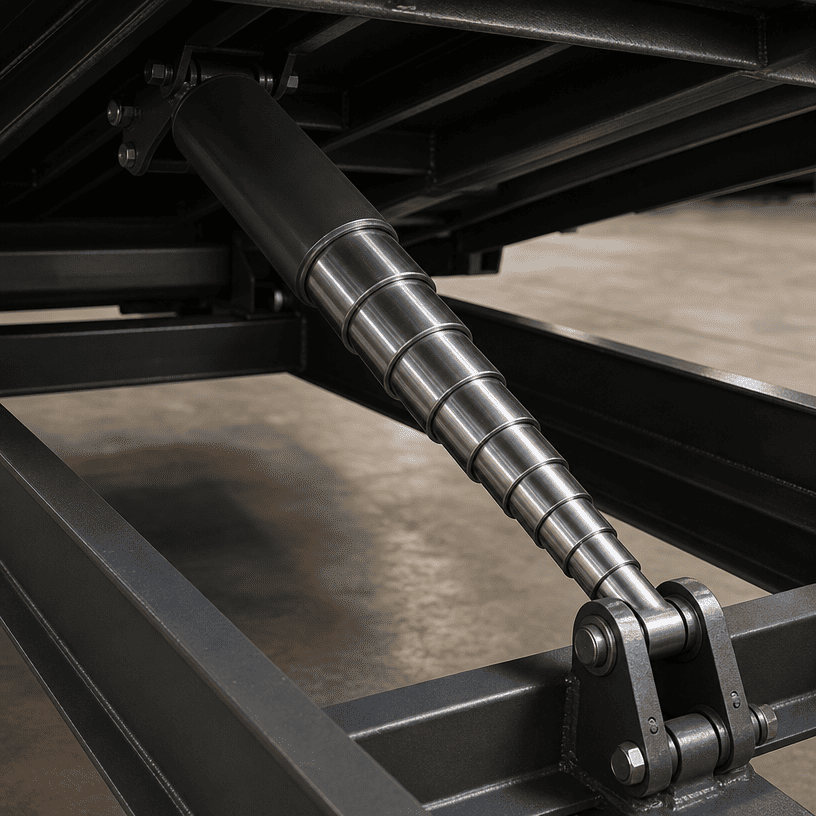

Un cilindro telescopico sottoscocca utilizza diverse fasi annidate per creare una corsa di lavoro lunga mantenendo il pacco retratto più corto di un singolo cilindro lungo. Questa disposizione è utile quando il cilindro deve adattarsi sotto un cassone ribaltabile e fornire comunque movimento sufficiente per il ribaltamento.
Il cilindro idraulico telescopico sottoscocca 6TG-E130x1947 utilizza sei stadi. Quando l'olio idraulico entra nel cilindro, le fasi si estendono in sequenza per produrre il movimento di sollevamento. Durante la retrazione, le fasi ritornano nell'assieme nidificato. La sequenza effettiva e il comportamento del carico dipendono dalla struttura del cilindro, dall'alimentazione dell'olio, dalla geometria di montaggio e dalla struttura del rimorchio.
Questa non è una sostituzione universale basata solo sulla lunghezza della corsa. Prima della sostituzione è necessario verificare le dimensioni di installazione chiusa, la disposizione dei perni o degli occhielli, l'angolo di ribaltamento, il peso della carrozzeria e i punti di fissaggio al telaio.
| Articolo | Specifica del catalogo |
|---|---|
| Modello | 6TG‑E130x1947 |
| Tipo di prodotto | Cilindro idraulico telescopico sottoscocca |
| Numero di stadi | 6 |
| Colpo | 1.947 mm |
| Figura di estensione elencata | 53 |
| Volume di lavoro | 14 litri |
| Massa | 53 chilogrammi |
| Pressione massima di esercizio | 180bar |
| Intervallo di capacità di ribaltamento | 11‑18 tonnellate |
| Dimensione A | 543 mm |
| Dimensione B | 216 mm |
| Dimensione C | 327 mm |
| Dimensione D | 132 mm |
| Dimensione E | 92 mm |

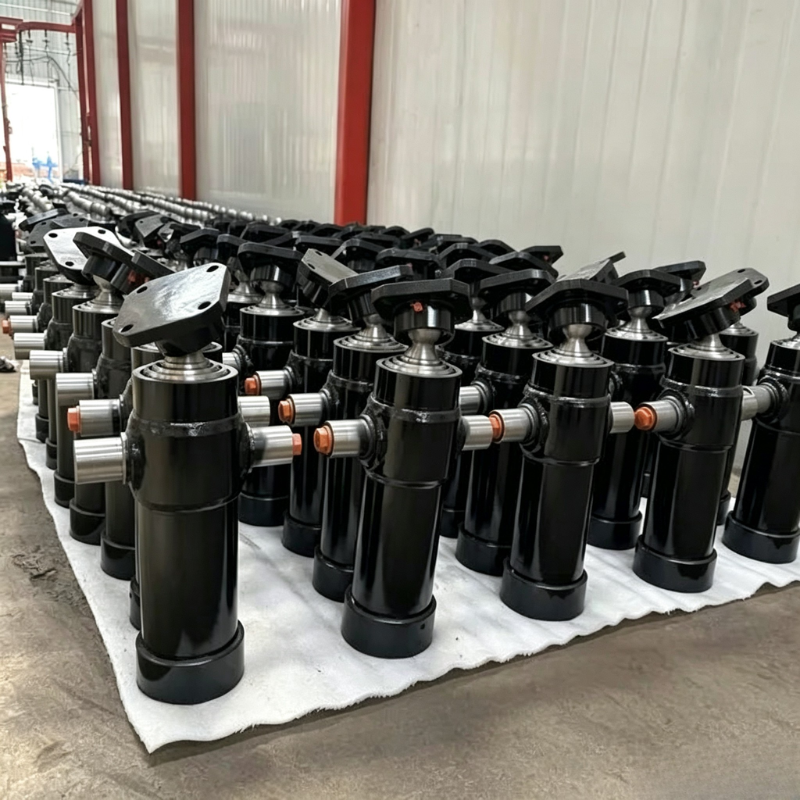

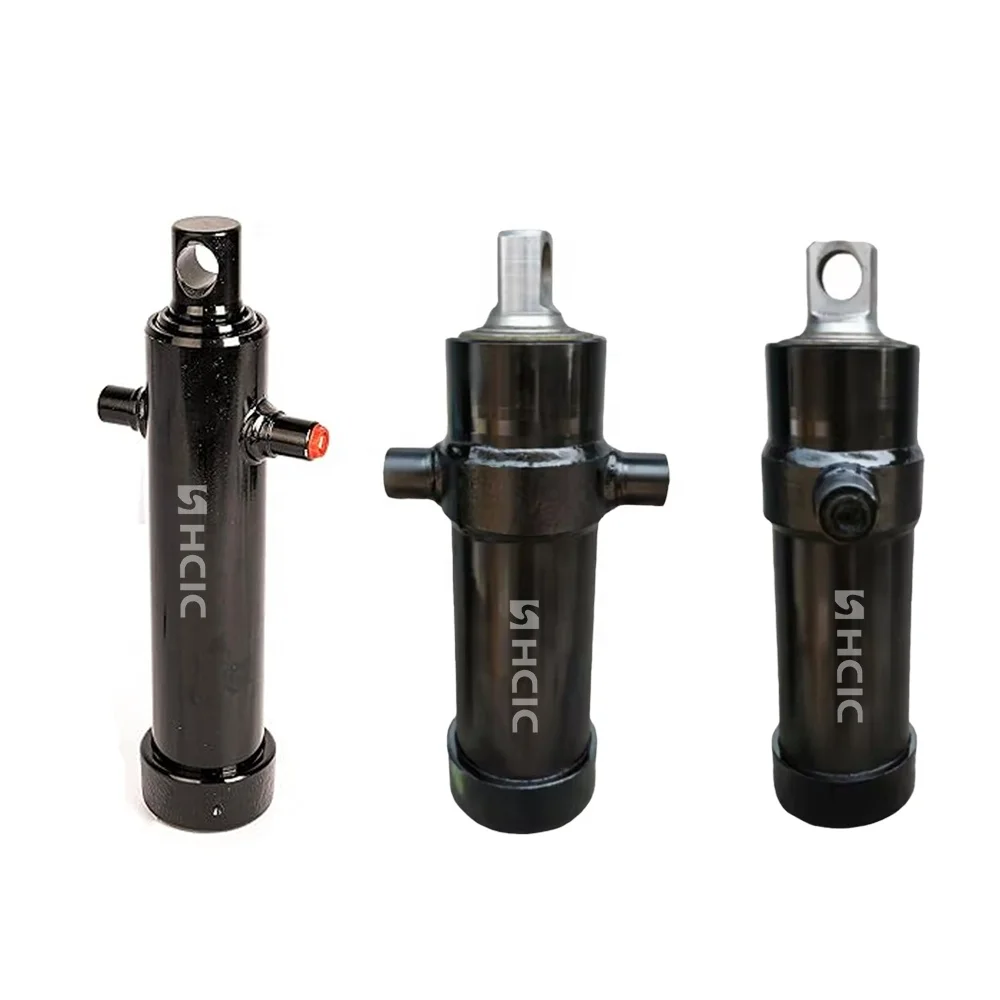

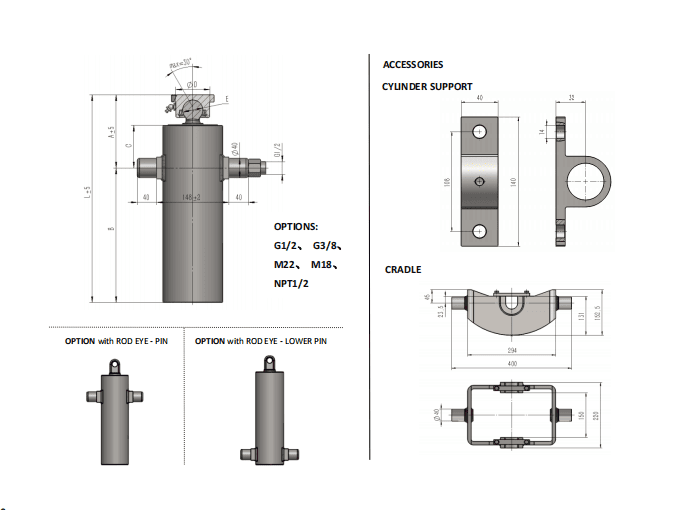

Il catalogo elenca anche la gamma di sottoscocca con versioni a sfera e occhio, staffe e supporti di montaggio e diverse opzioni di porte. L'esatta configurazione di collegamento e montaggio per un preventivo deve essere confermata rispetto al disegno richiesto e alla disposizione del rimorchio.
Il catalogo identifica le dimensioni da A a E nei dati del prodotto. Queste dimensioni sono riferimenti di installazione, non valori intercambiabili. Un cilindro sostitutivo deve corrispondere all'effettivo centro del perno, alla staffa, al gioco e alla geometria della carrozzeria del rimorchio.
Una revisione pratica dovrebbe confrontare:
- Lo spazio disponibile sotto il cassone ribaltabile quando retratto
- Posizione di lavoro e percorso di estensione del cilindro
- Allineamento del perno o dell'occhio su entrambe le estremità
- Distanza da telaio, carrozzeria, assali, tubi flessibili e altri componenti
- L'angolo di ribaltamento richiesto e il punto in cui il cilindro raggiunge la massima estensione
- La posizione delle cerniere del corpo e la direzione di trasferimento del carico
La corsa di 1.947 mm è solo una parte dell'adattamento. Un cilindro con la stessa corsa può comunque non essere adatto se la sua lunghezza chiusa, altezza di montaggio o geometria di connessione è diversa.
La costruzione a sei stadi consente al 6TG-E130x1947 di fornire una corsa lunga da una disposizione compatta del sottoscocca. Le sezioni del cilindro annidate condividono il compito di estensione, quindi ogni fase e la relativa interfaccia di tenuta devono funzionare nell'ordine corretto.
Anche i cilindri telescopici richiedono un'attenzione particolare all'allineamento. Le staffe di montaggio dovrebbero guidare la bombola lungo il percorso previsto senza forzare le fasi a sopportare carichi laterali creati da un telaio distorto. Il cilindro è un componente che produce forza; non deve essere utilizzato per correggere un problema di allineamento della cerniera o del telaio.
Il catalogo descrive la gamma sottoscocca disponibile con staffe e supporti. Per un'installazione OEM, il design della staffa, l'allineamento dei perni e la disposizione della culla devono essere rivisti insieme al cilindro anziché essere trattati come ripensamenti separati.
Il catalogo elenca una pressione di esercizio massima di 180 bar e una gamma di capacità di ribaltamento di 11-18 tonnellate per il 6TG-E130x1947. Questi dati devono essere letti nell'ambito della configurazione dell'apparecchiatura prevista. Non stabiliscono il carico utile di un intero rimorchio.
Le effettive prestazioni di ribaltamento dipendono dal peso del corpo, dalla distribuzione del carico utile, dall'attrito della cerniera, dall'angolo del cilindro, dalla posizione di montaggio, dal flusso idraulico, dalle perdite di pressione e dalla resistenza strutturale. Il produttore del rimorchio rimane responsabile del controllo dell'intero percorso di carico e delle condizioni operative sicure.
Il valore di 180 bar deve essere abbinato anche alla pompa, alla valvola, ai tubi flessibili, ai raccordi e all'hardware di montaggio. Un sistema non deve essere utilizzato al di sopra della potenza nominale consentita del suo componente con potenza nominale più bassa.
La descrizione del cilindro sottoscocca di HCIC afferma che le guarnizioni utilizzate in questa gamma sono destinate a resistere alla deformazione e all'usura permanenti e a funzionare in un intervallo di temperature compreso tra -40°C e +100°C. Il catalogo precisa inoltre nella descrizione generale delle caratteristiche del sottoscocca che gli stadi utilizzano la cromatura dura e che la gamma è progettata per una pressione massima di esercizio di 200 bar.
Per la specifica fila di tavoli 6TG-E130x1947, la pressione di esercizio massima indicata è di 180 bar. Per questo articolo e preventivo del prodotto deve essere utilizzato il valore della tabella specifica del modello. La dichiarazione di intervallo più ampio non deve essere utilizzata per sostituire il valore elencato del modello.
Il catalogo presenta il 6TG-E130x1947 come prodotto sottoscocca per attrezzature ribaltabili. Non fornisce un composto di tenuta completo, uno spessore superficiale, un ciclo di vita o un intervallo di manutenzione dettagliato per questo modello specifico. Tali dettagli dovrebbero essere confermati una volta noti il mezzo operativo, il clima e il ciclo di lavoro.
Un acquirente che sostituisce o specifica il 6TG-E130x1947 dovrebbe preparare le seguenti informazioni:
1. Modello attuale della bombola e targhetta identificativa, se disponibile
2. Dimensioni del centro del perno o del centro dell'occhio nelle posizioni retratta ed estesa
3. Corsa e angolo di ribaltamento richiesti
4. Lunghezza del cassone ribaltabile, peso a vuoto e intervallo di carico utile previsto
5. Posizione delle cerniere e disegno della staffa di montaggio
6. Portata della pompa, pressione del sistema e tipo di valvola
7. Collegamento del tubo e requisiti delle porte
8. Spazio disponibile sotto la carrozzeria e attorno al telaio
9. Temperatura operativa ed esposizione prevista ad acqua, polvere o contaminazione della strada
10. Se sono necessarie staffe, supporti, culla o un kit di installazione completo
Informazioni chiare sull'installazione riducono il rischio di ricevere un cilindro con la corsa corretta ma che non può essere montato in sicurezza sul rimorchio.
Il catalogo associa la gamma sottoscocca telescopica ad attrezzature per ribaltabili leggeri, applicazioni per rimorchi con ribaltamento laterale e trilaterale. Il 6TG-E130x1947 può essere preso in considerazione laddove l'attrezzatura richiede una corsa lunga e il design a sei stadi si adatta allo spazio disponibile sottoscocca.
L'approvazione dell'applicazione dovrebbe basarsi sulla revisione meccanica e idraulica completa. La descrizione del prodotto da sola non può confermare l'idoneità per un modello di rimorchio, un carico utile o un angolo di ribaltamento specifici.
Il cilindro idraulico telescopico sottoscocca 6TG-E130x1947 combina una struttura a sei stadi con una corsa di 1.947 mm e dimensioni elencate nel catalogo per l'integrazione del rimorchio. Per richiedere un preventivo tecnicamente utile, inviare a HCIC i dettagli del cilindro esistente, il disegno di montaggio, l'angolo di ribaltamento, i dati della pompa e le condizioni operative.
HCIC può quindi confrontare il modello con l'effettiva installazione del sottoscocca invece di fare affidamento solo sulla lunghezza della corsa.
