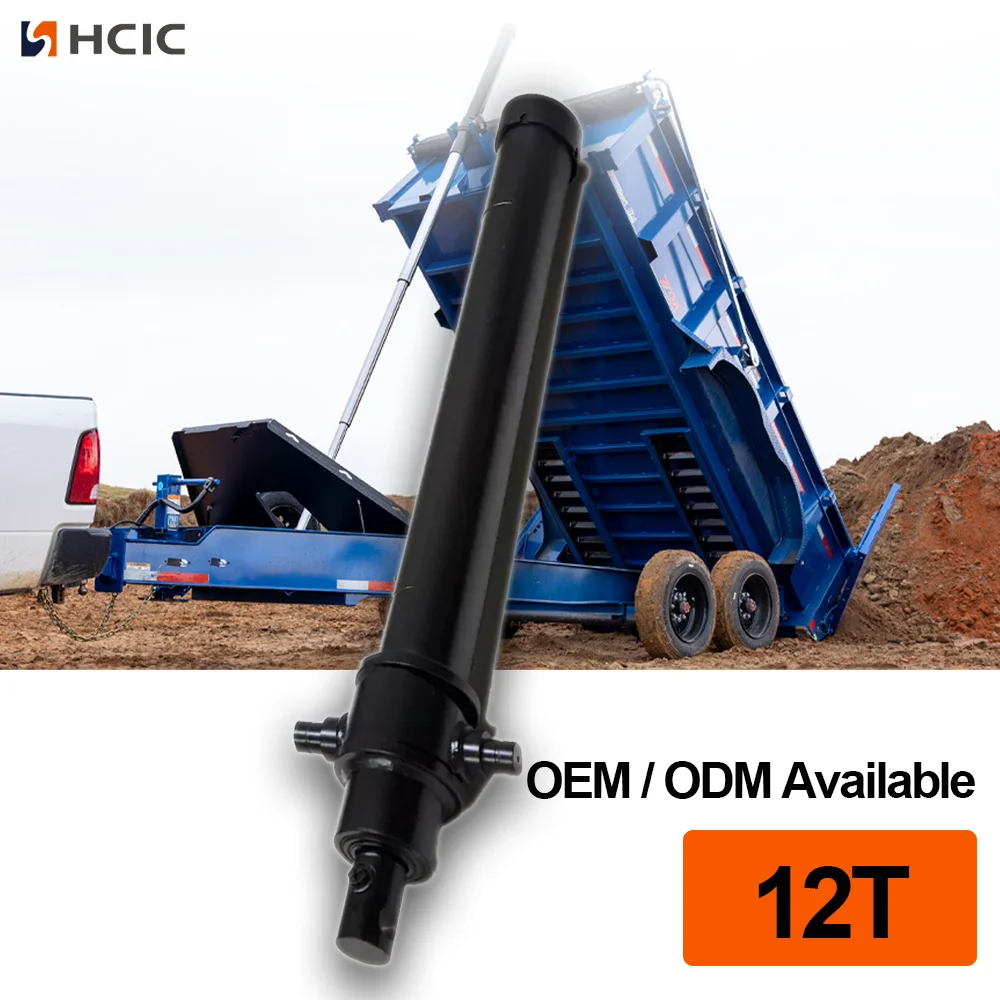

Il 3TG-E90x1199 è un cilindro idraulico telescopico sottoscocca a tre stadi con corsa di 1.199 mm, pressione di esercizio massima di 220 bar e gamma di ribaltamento a catalogo da 5 a 14 tonnellate.
Number of stages:
3 fasiWorking volume:
6,2 litriMaximum working pressure:
220barIl 3TG-E90x1199 è un cilindro idraulico telescopico sottoscocca a tre stadi elencato nel catalogo HCIC-2026. Il suo layout compatto del sottoscocca è destinato alle applicazioni con sistemi di ribaltamento in cui il cilindro deve fornire una corsa lunga rimanendo nello spazio sotto il cassone e il telaio.
Il catalogo elenca una corsa di 1.199 mm, una massa di 35 kg, un volume di lavoro di 6,2 L e una pressione massima di esercizio di 220 bar. Fornisce inoltre una gamma di capacità di ribaltamento da 5 a 14 tonnellate e le principali dimensioni di installazione L/A/B/C/D/E. Questi valori supportano una discussione iniziale sull'adattamento; non sostituiscono il calcolo completo del rimorchio.
| Parametro | Valore di catalogo |
|---|---|
| Modello | 3TG‑E90x1199 |
| Numero di stadi | 3 |
| Colpo | 1.199 mm |
| Massa | 35 chilogrammi |
| Volume di lavoro | 6,2 litri |
| Pressione massima di esercizio |
220 bar |
| Catalogo della gamma di capacità di ribaltamento | 5‑14 tonnellate |
| Dimensione L | 598 mm |
| Dimensione A | 160 mm |
| Dimensione B | 438 mm |
| Dimensione C | 108 mm |
| Dimensione D | 92 mm |
| Dimensione E | 58 mm |
I valori delle specifiche sopra riportati sono trascritti dalla tabella dei cilindri telescopici sottoscocca nel catalogo HCIC-2026 in dotazione. La cifra di 5-14 tonnellate del catalogo è una gamma di applicazioni, non un'approvazione universale del carico utile per ogni rimorchio ribaltabile.
Costruzione del sottoscocca in tre fasi
Il 3TG-E90x1199 utilizza tre livelli telescopici. Quando retratti, gli stadi annidati aiutano a mantenere il pacco cilindri all'interno dell'area di installazione del sottoscocca. Durante l'estensione, le fasi forniscono il movimento necessario per un ciclo di ribaltamento senza richiedere la presenza dell'intera lunghezza di lavoro in posizione chiusa.
La disposizione degli stadi fa sì che la forza e la velocità del cilindro possano variare durante l'estensione. L'area effettiva cambia man mano che le diverse fasi diventano attive, quindi la selezione dovrebbe considerare insieme il carico, la geometria della cerniera, l'angolo di ribaltamento, il flusso della pompa e le impostazioni della valvola.
L'installazione sottoscocca è regolata da qualcosa di più della lunghezza chiusa del cilindro. L'acquirente deve controllare la struttura della culla o del supporto, l'allineamento dei perni, la distanza del telaio e il percorso del cilindro mentre il cassone si sposta dalla posizione chiusa a quella ribaltata.
Il catalogo elenca L come 598 mm e le dimensioni da A a E rispettivamente come 160, 438, 108, 92 e 58 mm. Queste misurazioni devono essere confrontate con il disegno del telaio e la disposizione di montaggio del cliente. Il cilindro deve essere allineato attraverso il design di montaggio anziché forzato in posizione dalla distorsione della staffa.

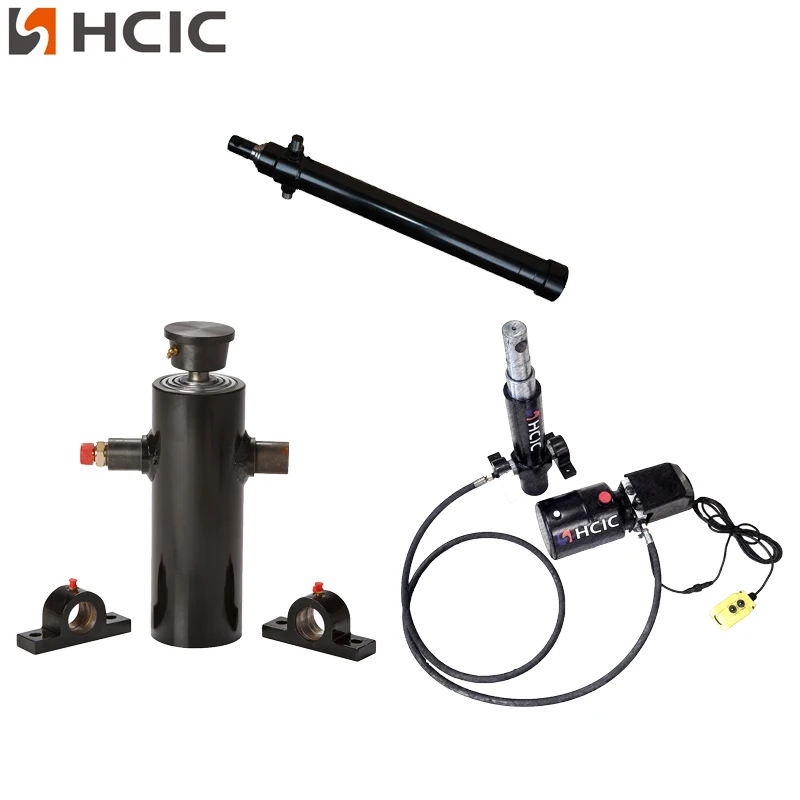

Il catalogo di HCIC mostra anche accessori e opzioni di supporto per la linea di cilindri sottoscocca, inclusi riferimenti di collegamento ad occhiello o a sfera e una culla di supporto del cilindro. L'esatta disposizione di connessione e supporto per un progetto 3TG-E90x1199 dovrebbe essere confermata dal disegno attuale piuttosto che presunta da un'illustrazione generale del catalogo.
Il 3TG-E90x1199 è elencato con una pressione di esercizio massima di 220 bar. Questo valore deve essere rivisto insieme alla pompa, all'impostazione della valvola di sicurezza, alle linee idrauliche, alla pulizia dell'olio, alla struttura di montaggio e al carico di ribaltamento completo.
Il catalogo elenca una gamma di capacità di ribaltamento da 5 a 14 tonnellate. Questa gamma deve essere trattata come un riferimento all'applicazione del catalogo. L'effettiva idoneità dipende dal cassone del rimorchio, dalla distribuzione del carico, dalla posizione delle cerniere, dall'angolo di ribaltamento, dalla resistenza del telaio, dal flusso idraulico e dalle condizioni operative.
Un cilindro con alesaggio o corsa corretti può comunque non essere adatto se la geometria di montaggio o la pressione del sistema sono errate. L'esame completo dell'applicazione dovrebbe pertanto essere completato prima di ordinare la bombola.

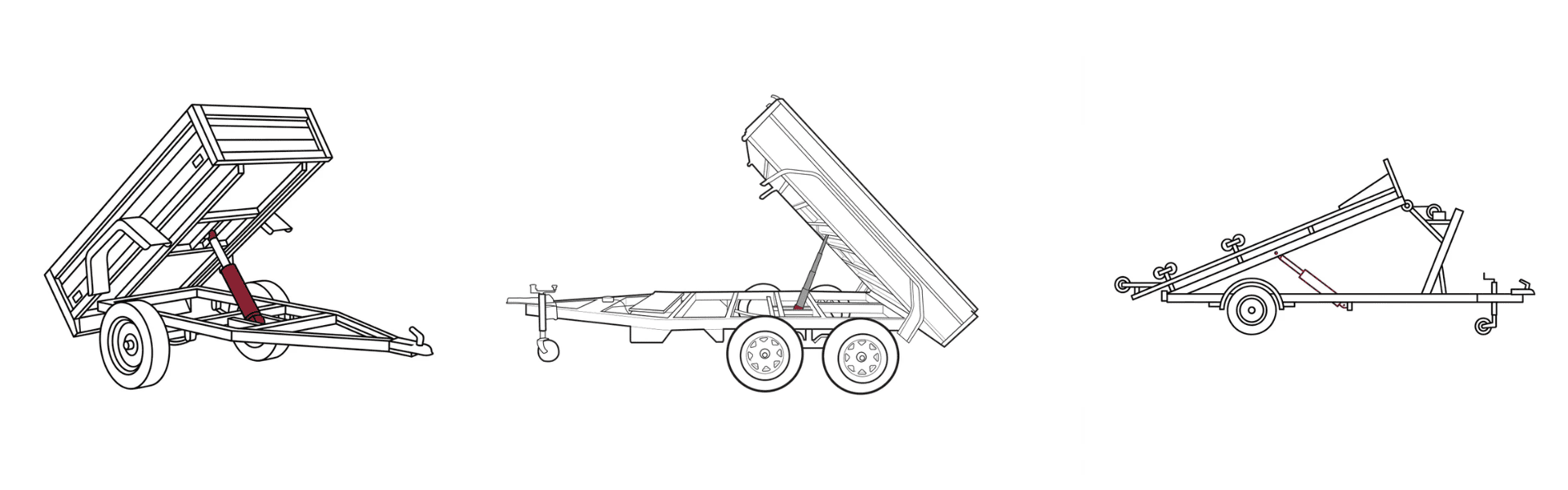

Il 3TG-E90x1199 è adatto ai progetti di rimorchi con cassone ribaltabile e sistemi di ribaltamento del sottoscocca che richiedono un cilindro a tre stadi con una corsa di 1.199 mm. Può essere preso in considerazione per costruzioni OEM, lavori di sostituzione e riprogettazione di rimorchi quando lo spazio disponibile e i requisiti di sistema corrispondono ai dati del catalogo.
Il catalogo HCIC fornito descrive una linea di cilindri sottoscocca con configurazioni da due a sei stadi, ma questo articolo si concentra solo sul modello 3TG-E90x1199. Altri modelli non devono essere utilizzati in sostituzione delle dimensioni o dei dati operativi senza una revisione tecnica separata.
Per un preventivo o una valutazione di sostituzione del 3TG-E90x1199, inviare:
- Tipo di rimorchio e dimensioni del cassone
- Corsa richiesta e spazio di installazione chiuso
- Disegni del telaio, della culla e delle staffe
- Dettagli di collegamento a perno o sfera
- Informazioni sulla pressione e sul flusso della pompa
- Disposizione del tubo e della porta
- Angolo di ribaltamento e distribuzione del carico
- Foto del cilindro attuale e della zona di montaggio
- Quantità richiesta e stato della sostituzione
Questi dettagli aiutano a distinguere la sostituzione di un cilindro da un problema più grande alla staffa, all'allineamento o al sistema idraulico.
Il 3TG-E90x1199 è un cilindro idraulico telescopico sottoscocca a tre stadi definito con corsa di 1.199 mm, pressione di esercizio massima di 220 bar, volume di lavoro di 6,2 litri e gamma di ribaltamento a catalogo da 5 a 14 tonnellate. La sua dimensione L di 598 mm e le misure A–E elencate forniscono un punto di partenza pratico per la pianificazione dell'installazione.
La scelta finale dovrebbe basarsi sul sistema completo del rimorchio e non solo sulla corsa o sulla pressione. Invia il disegno del sottoscocca e i dati idraulici a HCIC per una revisione specifica del progetto prima dell'acquisto.
HCIC sviluppa e produce cilindri idraulici e unità di potenza per veicoli e applicazioni industriali. Per un progetto 3TG-E90x1199, HCIC può esaminare disegni, dimensioni misurate e requisiti idraulici per una richiesta OEM o di sostituzione.
