Il cilindro idraulico a doppia cerniera saldato funziona a 3000 PSI. Forcella forgiata, saldature robuste adatte a trattori, rimorchi ribaltabili. Dimensioni personalizzate, logo OEM, fabbrica ISO9001, garanzia di servizio completo di 12 mesi.
Bore Size:
30 mm-200 mm (1,2 pollici-8 pollici)Rod Diameter:
20 mm-120 mmStroke Length:
50mm-3000mmRated Working Pressure:
21 MPa (3000 PSI)Il cilindro idraulico con doppia cerniera saldata si riferisce al pistone idraulico completamente saldato dotato di doppia cerniera forgiata integrata sul fondo del cilindro e sull'estremità dello stelo, appartiene alla serie di cilindri saldati per carichi pesanti e adotta principalmente il design del circuito dell'olio a doppio effetto.
Diversamente dal tradizionale cilindro idraulico a tirante, il cilindro con cerniera saldata possiede una struttura complessiva compatta, una maggiore capacità di resistere al carico laterale e una maggiore durata in ambienti di lavoro esterni fangosi e ad alto carico
Le officine di riparazione agricole, le fabbriche OEM di rimorchi e i produttori di piccole macchine edili spesso riscontrano cilindri idraulici saldati difettosi con sottili cordoni di saldatura e pareti sottili del cilindro. Questi cilindri economici perdono facilmente olio, piegano le alette della forcella o si rompono durante lavori di sollevamento prolungati.
Produciamo cilindri idraulici a doppia cerniera saldati da 28 anni, i nostri ingegneri in loco si occupano ogni mese di centinaia di casi di guasto dei cilindri da parte di acquirenti globali. Ottimizziamo la struttura di saldatura della forcella, ispessiamo la parete del cilindro e miglioriamo il gruppo di tenuta per evitare tutti i comuni problemi di guasto dei macchinari pesanti da esterno. L'ordine di piccoli campioni senza MOQ è supportato per il test del cliente.
Tutte le fasi principali della lavorazione del nostro cilindro idraulico con doppia cerniera saldata vengono completate nella nostra officina idraulica di proprietà da 12.000㎡, senza esternalizzazione dei componenti chiave. Ogni imbarcazione è progettata per migliorare la resistenza al carico e le prestazioni di tenuta.
2.1.1 Canna spessa levigata senza saldatura
Adottiamo tubi in acciaio senza saldatura laminati a caldo con trattamento interno di levigatura di precisione, lo spessore della parete della canna è più spesso rispetto ai normali modelli di mercato. La canna spessa può ridurre la deformazione del cilindro sotto alta pressione continua e la levigatura interna elimina i graffi che causeranno perdite di olio interne.

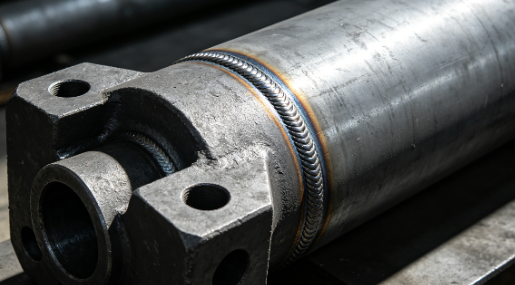

Le alette a doppia cerniera sono in acciaio forgiato in un unico pezzo anziché saldate con giunzioni di lamiere sottili. La posizione di connessione tra la forcella e il cilindro utilizza una saldatura ad arco sommerso a piena penetrazione da 8-12 mm, il cordone di saldatura è spesso e uniforme, previene efficacemente la rottura delle alette sotto la forte forza laterale del trattore e dello spaccalegna.
La superficie dello stelo del pistone è rettificata con precisione e poi rivestita con uno strato di cromo duro da 28-32μm. Lo spesso rivestimento cromato conferisce stabilità antiruggine e resistenza all'usura, il rivestimento non si stacca nemmeno in caso di lavoro agricolo fangoso continuo per un anno.
L'assemblaggio standard utilizza guarnizioni in gomma NBR per adattarsi all'olio idraulico convenzionale a temperatura normale. Le guarnizioni in gomma al fluoro FKM sono un aggiornamento opzionale per apparecchiature ad alta temperatura che funzionano da -20 ℃ a 180 ℃, bloccano completamente le perdite di olio interne ed esterne.
Ogni cilindro idraulico a doppia cerniera saldato finito deve superare 1,5 volte il test di mantenimento della pressione di sovraccarico per 30 minuti e l'ispezione completa della tenuta all'aria prima della spedizione. Registriamo i dati dei test per ciascun cilindro e possiamo fornire un rapporto completo sui test di pressione per i clienti che effettuano ordini all'ingrosso.

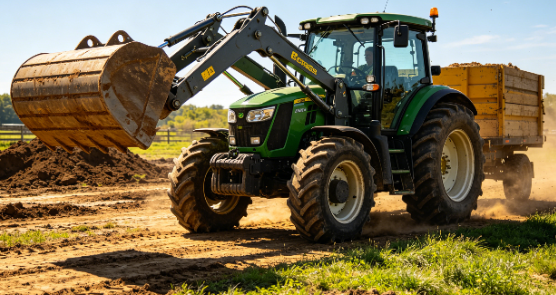

Il nostro pistone idraulico con cerniera saldata è ampiamente utilizzato su tutti i tipi di attrezzature mobili agricole, il design del supporto con cerniera doppia consente un'installazione rapida dell'albero del perno senza accessori aggiuntivi.
Principali attrezzature abbinate: braccio di sollevamento del trattore, pistone idraulico spaccalegna, pressa per balle di fieno, piccola mietitrice, rimorchio di sollevamento agricolo.
Il cilindro compatto a doppia orecchie saldato è adatto a piccole macchine edili con spazio di installazione limitato, prestazioni stabili in condizioni di polvere e vibrazioni del cantiere.
Principali attrezzature abbinate: pistone ausiliario del mini escavatore, cilindro di inclinazione del caricatore, piccolo rullo compressore, betoniera per il sollevamento del calcestruzzo.

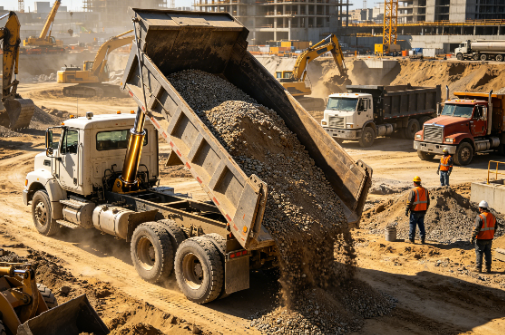

Il pistone con forcella saldata ad alto carico è la parte di ricambio principale per i veicoli di sollevamento logistico e le attrezzature di carico del magazzino.
Principali attrezzature abbinate: cilindro idraulico del rimorchio con cassone ribaltabile, pistone di sollevamento del carro attrezzi, cilindro idraulico saldato della pedana di carico, pistone della tavola elevatrice a forbice.
Il cilindro con doppia cerniera saldata di dimensioni personalizzate può essere personalizzato in base ai disegni delle apparecchiature industriali, adatto per il trattamento dei rifiuti, il sollevamento di materiali e la sostituzione della manutenzione delle apparecchiature.
Principali attrezzature abbinate: compattatore di rifiuti, macchina per il sollevamento di materiali, piccola pressa idraulica, pistone idraulico sostitutivo per la riparazione post-vendita.
| Elemento di ispezione | Parametro standard |
|---|---|
| Dimensione del foro | 30 mm-200 mm (1,2 pollici-8 pollici) |
| Diametro asta | 20 mm-120 mm |
| Lunghezza della corsa | 50mm-3000mm |
| Pressione di esercizio nominale | 21 MPa (3000 PSI) |
| Tipo di azione standard | Doppia azione |
| Materiale di tenuta standard | Gomma NBR |
| Trattamento superficiale | Vernice antiruggine nera opaca |
| Domanda personalizzata | Schema di aggiornamento opzionale |
|---|---|
| Foro speciale | Foro personalizzato Mini 25mm / Oversize 250mm |
| Colpo speciale | Cerniera saldata a corsa lunga illimitata |
| Domanda ad alta pressione | Versione pesante ad alta pressione da 25MPa / 35MPa |
| Necessità di azione singola | Cilindro con cerniera femmina saldata a semplice effetto |
| Funzionamento ad alta temperatura | Gruppo di tenuta in gomma fluorurata FKM |
| Anticorrosione costiera | Rivestimento superficiale zincato |
| Personalizzazione della forcella | Diametro foro cerniera personalizzato, capocorda esteso |
Tutta la nostra linea di produzione di cilindri idraulici supera la certificazione del sistema di gestione della qualità ISO9001, tutti i prodotti idraulici saldati per carichi pesanti soddisfano gli standard di sicurezza industriale CE. Possiamo fornire copia dei documenti di certificazione per lo sdoganamento del cliente e l'audit di fabbrica.
Abbiamo allestito un laboratorio indipendente per l'ispezione delle materie prime, una stazione di ispezione per la lavorazione dei prodotti semilavorati e una sala prove di pressione del prodotto finito. Tutti i tubi in acciaio grezzo, le forcelle forgiate e le parti di tenuta verranno controllati prima della produzione, le materie prime difettose verranno scartate direttamente per evitare guasti al prodotto finito.
Ogni cilindro idraulico a doppia cerniera saldato sarà prima rivestito con olio antiruggine, avvolto da una pellicola di plastica per evitare la corrosione dell'acqua di mare durante il trasporto marittimo. Quindi inserirlo in una solida custodia in legno per esportazione con imbottitura fissa in schiuma per evitare collisioni e deformazioni nella logistica a lunga distanza.
Q1: Posso personalizzare un cilindro con cerniera saldata con alesaggio e corsa non standard?
R1: Sì, il nostro team tecnico può progettare dimensioni esclusive del cilindro in base al disegno della tua attrezzatura entro 24 ore.
Q2: Qual è la pressione di esercizio massima del pistone con forcella saldata standard?
A2: La pressione nominale standard è 3000 PSI (21 MPa), è disponibile un modello aggiornato ad alta pressione da 35 MPa per attrezzature minerarie per carichi pesanti.
Q3: Quanto dura il periodo di garanzia del cilindro idraulico a doppia cerniera saldato?
A3: Forniamo una garanzia di 12 mesi in condizioni di funzionamento normali e corrette, i danni causati da un funzionamento improprio non sono coperti dalla garanzia.
