HCIC ha pubblicato una risorsa dedicata per ilParanco elettrico americano HCIC-310, mettendo le informazioni di montaggio in pollici del modello e la revisione dell'applicazione al centro della conversazione con l'acquirente.
La risorsa è rivolta ai costruttori di veicoli commerciali, ai carrozzieri, ai team di manutenzione delle flotte e ai distributori nordamericani che necessitano di confrontare un paranco con un telaio reale. Il suo utile contributo non è la promessa che un sollevatore sia adatto a ogni veicolo. Offre agli acquirenti un punto di partenza definito: rivedere le dimensioni pubblicate, confrontarle con il telaio e identificare le modifiche richieste per un'installazione non standard.
Questo è un aggiornamento pubblico delle risorse del prodotto. Non si tratta dell'annuncio di un ordine cliente specifico, di un contratto di flotta, del risultato della consegna o dell'approvazione universale del montaggio. L'idoneità finale dipende ancora dal telaio del veicolo, dal carico, dalla geometria della carrozzeria, dal circuito idraulico e dai disegni di installazione.
L’acquirente di un veicolo commerciale può iniziare con una richiesta per un “paranco elettrico americano”. Tale descrizione non è sufficiente per rilasciare un ordine di acquisto. Il paranco deve collegarsi a un particolare telaio, funzionare attraverso un percorso di sollevamento definito e funzionare con i comandi idraulici del veicolo.
Lo stesso problema si presenta nel lavoro di sostituzione. Un paranco simile alla vecchia unità può comunque creare problemi se l'ingombro della base, la disposizione dei fori di montaggio, la corsa del braccio o l'interfaccia idraulica differiscono. Il confronto corretto è tra i dati del sollevatore pubblicati e l'interfaccia effettiva del telaio.
Ecco perché la risorsa HCIC-310 presenta le dimensioni in pollici e tratta la regolazione del braccio di sollevamento, le dimensioni della base e le posizioni dei fori di montaggio per layout irregolari del telaio. Le informazioni pubblicate forniscono al team OEM qualcosa di concreto da verificare prima di chiedere un preventivo.
La pagina HCIC identifica il modello come un paranco elettrico americano per applicazioni tra cui autocarri con cassone ribaltabile, camion della spazzatura e veicoli commerciali modificati. Pubblica le seguenti dimensioni di riferimento:
- Lunghezza traversa superiore:24:00
- Lunghezza estesa del braccio di sollevamento principale:26,63 pollici
- Lunghezza retratta del braccio di sollevamento principale:19,63 pollici
- Lunghezza della base:28,50 pollici
- Larghezza base anteriore:14,25 pollici
- Larghezza base posteriore:5,00 pollici
- Spessore montaggio frontale:4,00 pollici
Queste cifre dovrebbero essere trattate come dati di riferimento pubblicati per la revisione HCIC-310, non come sostituti di un disegno di installazione attuale. L'acquirente deve confermare se le dimensioni sono compatibili con il telaio, la carrozzeria, la disposizione delle cerniere, le distanze di sicurezza e i collegamenti idraulici del veicolo di destinazione.

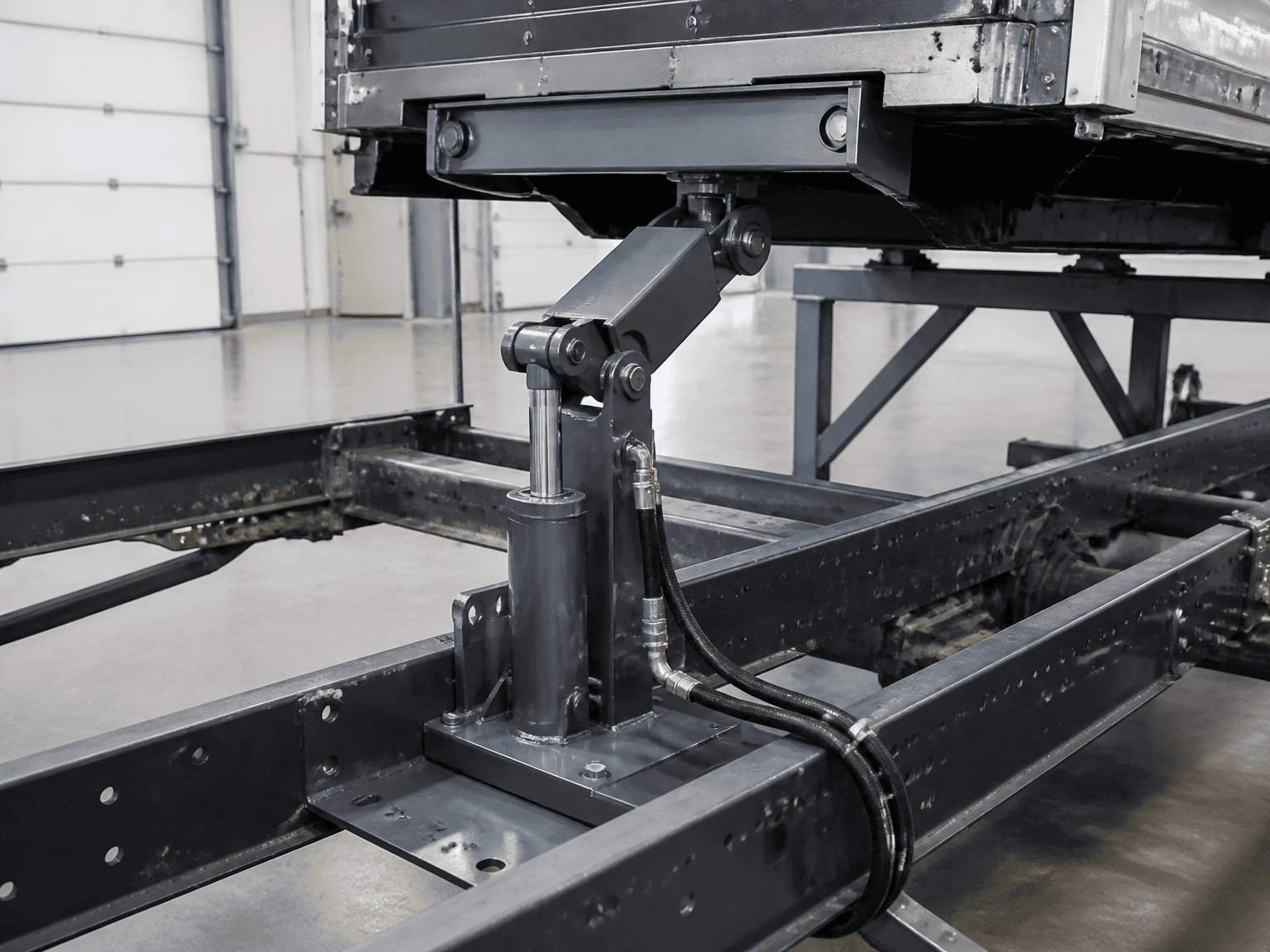

La risorsa afferma inoltre che il modello può essere adattato per strutture di telaio speciali. La direzione elencata è pratica: la corsa del braccio di sollevamento, le dimensioni della base e le posizioni dei fori di montaggio possono essere riviste rispetto ai requisiti effettivi del telaio. Qualsiasi modifica dovrà essere confermata sul disegno approvato prima della produzione.
Molti veicoli commerciali nordamericani sono progettati e mantenuti con dimensioni in pollici. La presentazione delle dimensioni iniziali in pollici riduce un passaggio di conversione evitabile durante il primo confronto del telaio.
Ciò non elimina la necessità di una revisione tecnica. Rende semplicemente la prima discussione più specifica. L'acquirente può inviare le misure del telaio, contrassegnare i punti di montaggio e chiedere al fornitore di rivedere l'interfaccia rispetto al riferimento HCIC-310.
Gli autocarri con cassone ribaltabile, i veicoli per la raccolta rifiuti e le carrozzerie modificate possono avere larghezze del telaio, spazi liberi della carrozzeria, percorsi di sollevamento e comandi idraulici diversi. Un paranco selezionato per un layout non deve essere trasferito su un altro veicolo solo in base al nome.
L'indagine dovrebbe identificare la funzione del veicolo, il tipo di carrozzeria, l'ingombro di montaggio disponibile, i requisiti di sollevamento e il collegamento idraulico. Se un disegno non è disponibile, fotografie chiare con punti di riferimento misurati possono comunque migliorare la prima revisione tecnica.
La risorsa HCIC descrive le regolazioni per condizioni irregolari del telaio, comprese le posizioni dei fori di montaggio e le dimensioni della base. Per un acquirente OEM, il punto di controllo importante è la revisione del documento: le dimensioni finali, i materiali, le connessioni e i requisiti di ispezione dovrebbero essere registrati sul preventivo o sul disegno approvato.
Una modifica verbale durante l'assemblaggio non costituisce una specifica di produzione affidabile. Il team di ingegneri, il team di acquisto e la fabbrica dovrebbero lavorare sulla base delle stesse informazioni approvate.
Un pacchetto di richieste utile dovrebbe includere:
1. Marca, modello, anno e tipo di carrozzeria del veicolo.
2. Disegno del telaio o dimensioni del telaio misurate.
3. Fotografie del paranco esistenti, inclusa la base e i punti di montaggio.
4. Funzione di sollevamento richiesta e geometria del cassone o del contenitore.
5. Peso corporeo a vuoto, carico utile previsto e impegno operativo.
6. Lunghezza base, larghezza, altezza e spazio circostante disponibili.
7. Schema dei fori di montaggio e dettagli di connessione.
8. Informazioni sulla pressione idraulica, sul flusso, sulla porta o sul tubo flessibile e disposizione di controllo.
9. Quantità, destinazione e se la richiesta è OEM, sostituzione o modifica.
10. Disegno richiesto, registro di ispezione, informazioni sull'imballaggio o altri documenti dell'ordine.

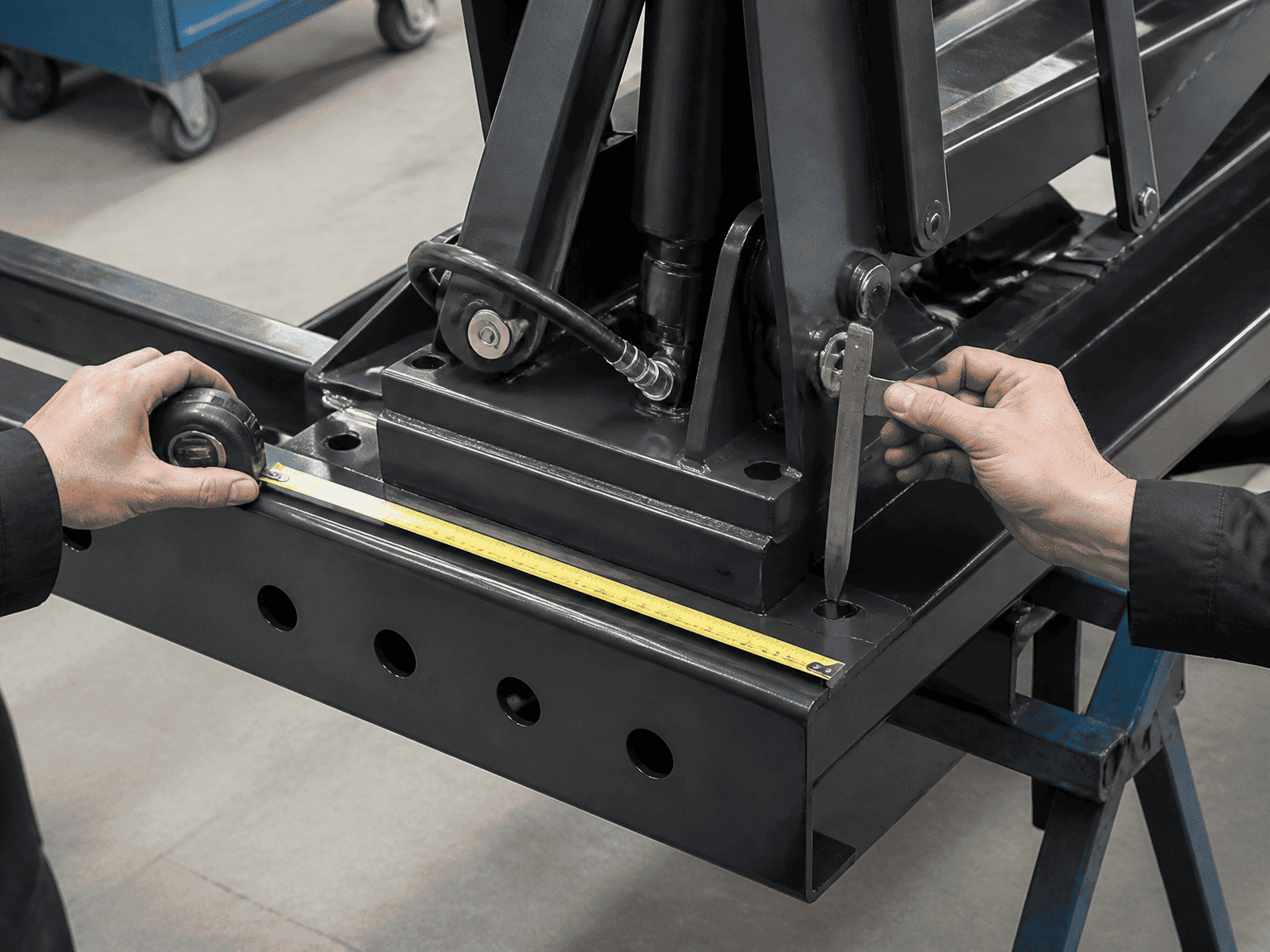

Un metro a nastro posizionato accanto ai punti di montaggio è spesso più utile di una fotografia del solo paranco. Se l'unità è una sostituzione, includere il vecchio numero di parte, le informazioni di serie e qualsiasi prova della geometria di installazione originale.
La risorsa pubblicata viene utilizzata al meglio nella fase di adattamento iniziale:
- Fase 1 — Identificare il veicolo:definire l'applicazione per lo scarico, i rifiuti o il veicolo commerciale modificato.
- Fase 2: confronta l'interfaccia:controllare le dimensioni HCIC-310 pubblicate rispetto al telaio e alla disposizione della carrozzeria.
- Fase 3 – Contrassegnare le eccezioni:identificare larghezze del telaio, posizioni dei fori, corsa del braccio o collegamenti idraulici non standard.
- Fase 4: conferma il disegno: concordare la configurazione finale prima della produzione o della modifica.
- Fase 5 – Esaminare le esigenze di ispezione e consegna:indicare i documenti e i controlli necessari per l'ordine.
Questo processo aiuta a separare una discussione sull'installazione standard da una configurazione personalizzata. Inoltre previene un errore comune nell'approvvigionamento: approvare un paranco da un nome di catalogo lasciando indefinita l'interfaccia meccanica.
La risorsa HCIC-310 non stabilisce che ogni autocarro con cassone ribaltabile o veicolo per rifiuti del Nord America possa accettare il modello senza modifiche. Inoltre, non sostituisce il disegno del telaio, la revisione della forza di sollevamento, il controllo del circuito idraulico o la valutazione della sicurezza della macchina.
La pagina pubblicata contiene informazioni sull'applicazione e sulle dimensioni, ma la configurazione finale deve essere confermata per il veicolo reale. Le affermazioni su un cliente, una flotta, un volume di ordini, una prestazione di consegna o un risultato sul campo specifici non devono essere dedotte dalla risorsa del prodotto a meno che HCIC non pubblichi tali dettagli separatamente.
Questa distinzione è importante negli appalti idraulici B2B. Un utile aggiornamento aziendale dovrebbe rendere più chiaro il prossimo passo tecnico dell’acquirente senza trasformare una pagina di prodotto standard in un caso di studio di progetto non supportato.
