Cavitazione e aerazione del cilindro idraulico: laboratorio forense sulla pressione negativa e vaiolatura del pistone

● 2026-09-30 ● - ● Lasciami un messaggio

I. Il sintomo: quando un liscioCilindro idraulicoDiventa spugnoso e urla

Poche cose frustrano più una squadra di manutenzione di attrezzature pesanti di un braccio o un cilindro di scarico che inizia improvvisamente a vibrare, a muoversi con un ritardo irregolare e spugnoso e ad emettere un forte tintinnio come una manciata di biglie che cadono attraverso il tubo d'acciaio.

Quando i meccanici smontano il cilindro, si aspettano di trovare olio sporco o una guarnizione strappata. Invece, trovano la solida faccia in acciaio della corona del pistone e le labbra interne delle porte dell'olio costellate di crateri ruvidi e smerigliati che sembrano fatti saltare con pallottole in miniatura.

Non si tratta di usura di particelle abrasive. Si tratta della cavitazione e dell'aerazione del cilindro idraulico, due fenomeni fluidi strettamente correlati ma fondamentalmente distinti che distruggono le superfici metalliche di precisione, cuociono le guarnizioni in elastomero e compromettono la sicurezza della macchina.

II. Cavitazione vs aerazione: comprendere la vera differenza

Nei rapporti di assistenza sul campo, i tecnici spesso raggruppano cavitazione e aerazione sotto l'etichetta generica di "aria nelle linee". Comprendere come avviene ciascuno di essi è essenziale per risolvere la vera causa principale:

2.1 Cavitazione vaporosa (ebollizione da pressione negativa)

La cavitazione si verifica quando la domanda di petrolio su un lato delcilindro idraulicoil pistone supera la velocità con cui l'olio può entrare fisicamente.

  • Quando la pressione locale scende al di sotto della pressione di vapore dell'olio idraulico, il liquido bolle letteralmente a temperatura ambiente, formando milioni di minuscole bolle di vapore microscopiche.
  • Mentre queste cavità di vapore viaggiano dalla zona a bassa pressione all’olio ad alta pressione, implodono in nanosecondi.
  • Ogni micro-implosione genera microgetti concentrati di fluido che viaggiano a velocità supersoniche, colpendo le superfici metalliche circostanti con forze di impatto localizzate che superano le decine di migliaia di libbre per pollice quadrato. Questo effetto fisico del martello affatica il metallo fino a quando le microscaglie si staccano dalla superficie.

 2.2 Aerazione (ingestione meccanica di aria)

L'aerazione è la contaminazione dell'olio idraulico con l'aria atmosferica libera immessa nel circuito dall'ambiente esterno.

  • L'aria entra attraverso fascette stringitubo di aspirazione che perdono, guarnizioni dell'albero danneggiate sulla pompa principale, raccordi dei tubi allentati, bassi livelli del fluido nel serbatoio o linee di ritorno del serbatoio turbolente che scaricano sopra la superficie del fluido.
  • A differenza delle bolle di vapore, l’aria libera non collassa istantaneamente; forma un'emulsione lattiginosa e schiumosa che trasforma il fluido idraulico relativamente incomprimibile in una molla pneumatica morbida e rimbalzante.

III. 4 segnali di pericolo da individuare sul campo

Controllo diagnostico Cavitazione Aerazione
Firma sonora Rumore acuto, stridulo o stridente (come il rumore della ghiaia o delle biglie all'interno della canna del cilindro o del blocco valvole). Ronzio acuto o lamentoso che diventa più forte man mano che l'olio si riscalda.
Qualità del movimento Esitazione durante il cambio di direzione iniziale seguita da un improvviso sbalzo sotto carico. Estensione continua del cilindro spugnoso, elastico o rimbalzante; deriva sotto carico statico.
Aspetto fluido Il campione di olio appare limpido nel serbatoio, ma i componenti presentano vaiolature localizzate. Il campione di olio all'interno del vetrospia appare lattiginoso, schiumoso o torbido con schiuma visibile.
Temperatura operativa Gravi punti caldi localizzati sui blocchi valvole o sui gomiti delle porte dei cilindri. Rapido surriscaldamento dell'intero serbatoio a causa della continua compressione dell'aria.

IV. Dove si verifica il danno all'interno del cilindro

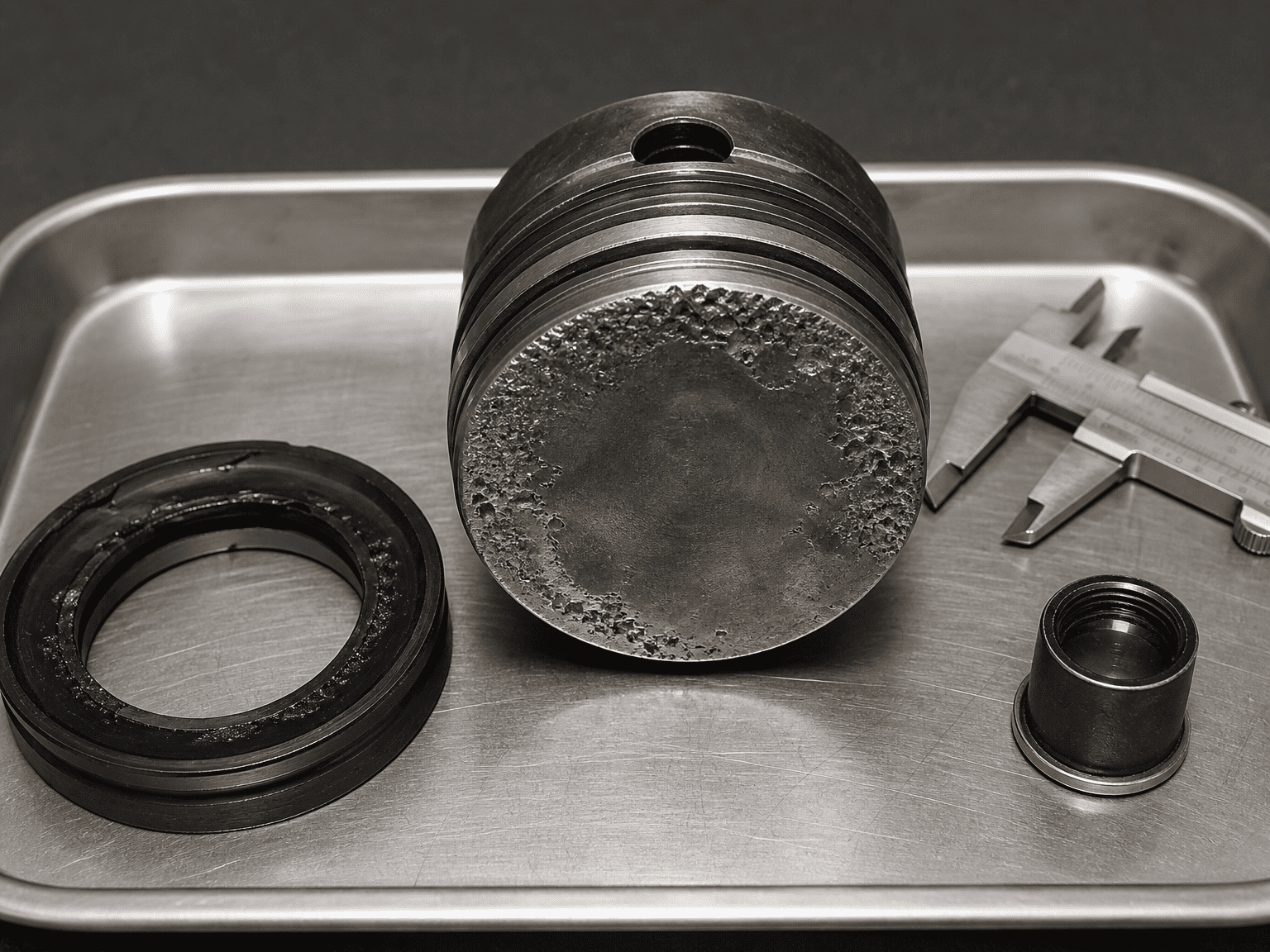

hydraulic cylinder piston crown frosted cavitation pitting and scorched seal failure teardown

Quando i sistemi di potenza fluida soffrono di cavitazione e aerazione cronica, il danno fisico si concentra in specifiche zone ad alta velocità:

4.1 Facce della corona del pistone:La faccia piatta e circolare del pistone mostra grappoli di micro-vasi profondi e smerigliati dove i vuoti di vapore che collassavano colpivano ripetutamente il metallo di base.

4.2 Orifizi interni del porto del petrolio:I passaggi netti ad angolo retto in cui l'olio idraulico entra nella canna del cilindro subiscono una grave erosione e arrotondamento dei bordi.

4.3 Guarnizioni e anelli di usura dello stelo del pistone:Le bolle d'aria trascinate subiscono una rapida compressione adiabatica, creando picchi di calore localizzati che bruciano, lucidano e trasformano i labbri di tenuta flessibili in poliuretano in fragili scaglie simili a carbone.

4.4 Pareti levigate del cilindro:In prossimità degli estremi della corsa, i microgetti rimuovono la pellicola protettiva di olio lubrificante, consentendo un'abrasione diretta metallo su metallo tra le fasce di guida del pistone e l'alesaggio del tubo lucidato.

V. I 4 principali fattori scatenanti sul funzionamento delle apparecchiature mobili e industriali

5.1 Carichi gravitazionali travolgenti (il cilindro fuori controllo)

Quando il braccio di un escavatore pesante, il cassone di un rimorchio ribaltabile o il montante di un carrello elevatore scende rapidamente sotto il proprio peso, la gravità abbassa l'asta del cilindro più velocemente di quanto la pompa idraulica possa fornire olio al lato del tappo. Il cilindro diventa una siringa gigante, creando un intenso vuoto interno che fa bollire il flusso di olio in entrata.

5.2 Avviamenti al freddo mattutino invernale

L'olio idraulico freddo, denso e ad alta viscosità, fatica a fluire attraverso filtri di aspirazione stretti e tubi di alimentazione lunghi. Quando un operatore fa girare il motore al massimo immediatamente dopo l'avvio, la pompa muore di fame, producendo un forte vuoto e inviando un flusso di fluido cavitante direttamente agli attuatori.

5.3 Tappi di sfiato del serbatoio intasati

Quando i cilindri a corsa lunga si estendono, il livello del fluido all'interno del serbatoio idraulico diminuisce in modo significativo. Se il tappo di sfiato del serbatoio è incrostato di fango, polvere o ghiaccio, l'aria atmosferica non può entrare per equalizzare il volume. All'interno del serbatoio si sviluppa una depressione parziale che ostruisce la linea di aspirazione della pompa.

5.4 Deflettori del serbatoio e linee di ritorno mal posizionati

Se l'olio di ritorno si immerge nel serbatoio sopra il livello del liquido come una cascata, soffia aria nell'olio. Senza adeguati deflettori del serbatoio per consentire alle bolle d'aria di salire in superficie e sfogarsi, la pompa risucchia immediatamente questa miscela schiumosa nei cilindri.

VI. Soluzioni a livello di circuito per eliminare la cavitazione e l'aerazione

Per risolvere la cavitazione del cilindro è necessario affrontare le dinamiche del circuito che consentono la formazione di pressione negativa:

hydraulic cylinder integrated anti cavitation check valve and counterbalance manifold installation

  • Installare valvole di ritegno anticavitazione: sui circuiti con carichi in rapido movimento o eccessivi, collegare una valvola di ritegno anticavitazione dedicata tra la porta di lavoro del cilindro e la linea del serbatoio. Se l'estensione del cilindro richiede più olio di quello fornito dalla pompa, la valvola di ritegno si apre liberamente, consentendo all'olio del serbatoio di riempire il vuoto.
  • Valvole di controbilanciamento (overcenter) dimensionate correttamente: le valvole di controbilanciamento creano una contropressione controllata sul lato di ritorno del cilindro, impedendo alla gravità di disperdersi con il carico e garantendo il mantenimento della pressione positiva per tutta la corsa.
  • Mantenere il dimensionamento minimo della linea di aspirazione: assicurarsi che le linee di aspirazione della pompa siano sovradimensionate, corte, diritte e adatte al servizio di vuoto continuo senza collassare internamente.
  • Consentire un tempo di permanenza adeguato per la disaerazione del serbatoio: dimensionare il serbatoio dell'olio in modo che il fluido rimanga indisturbato per diversi minuti tra un ciclo e l'altro, consentendo alle microbolle disciolte di galleggiare fuori naturalmente.

VII. Lista di controllo diagnostico sul campo per le squadre di manutenzione

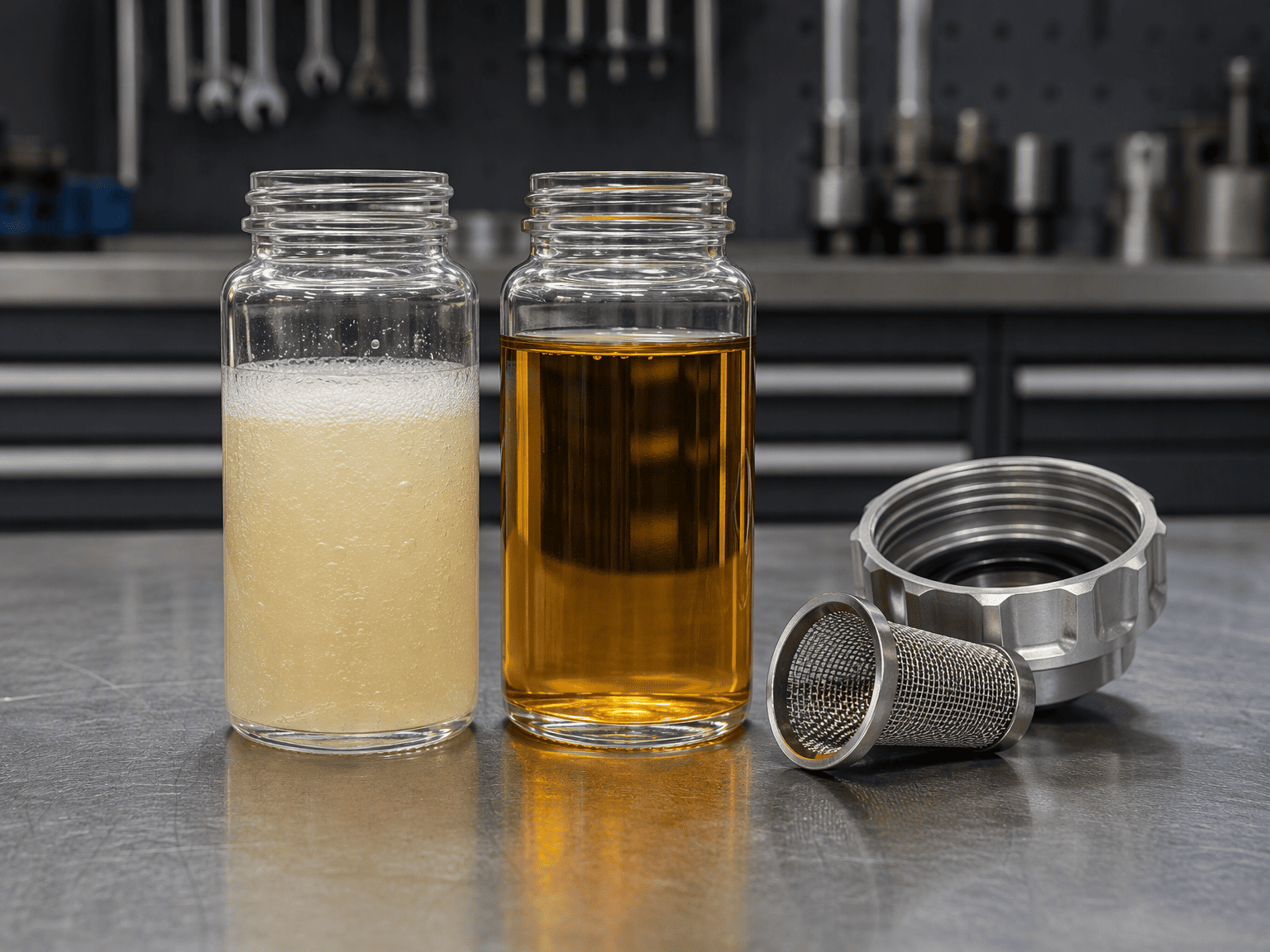

aerated foamy milky hydraulic oil versus clean fluid sample and reservoir breather cap inspection

Prima di sostituire un cilindro rumoroso o danneggiato:

  • Ispezionare il vetro spia dell'olio: il fluido è lattiginoso, torbido o ricoperto da schiuma stabile?
  • Controllare i tappi di sfiato del serbatoio per verificare che non siano ostruiti da polvere o umidità congelata.
  • Ispezionare le fascette stringitubo e i raccordi del tubo di aspirazione della pompa per verificare la presenza di collegamenti allentati che potrebbero aspirare aria sotto vuoto.
  • Verificare che le linee di ritorno scarichino ben al di sotto del livello minimo dell'olio nel serbatoio.
  • Testare le impostazioni del pilota della valvola di controbilanciamento per garantire che il cilindro non possa scendere più velocemente della capacità di erogazione della pompa.
  • Ispezionare la faccia del pistone del cilindro e le gole della porta con un boroscopio per individuare la caratteristica vaiolatura smerigliata della cavitazione.

VIII. Limiti tecnici e dichiarazione di non responsabilità diagnostica

Questa guida descrive gli indicatori diagnostici meccanici standard e le migliori pratiche per il circuito idraulico. I complessi macchinari multiasse, i circuiti a cilindrata variabile con rilevamento del carico e le trasmissioni idrostatiche a circuito chiuso richiedono la registrazione della pressione transitoria specifica del circuito e l'analisi dei fluidi per isolare le cause principali.*
