I. Il pericolo: quando un cilindro da "3.000 psi" si guasta a 1.200 psi
Un errore comune e costoso nella progettazione idraulica è il calcolo della forza di spinta del cilindro utilizzando esclusivamente la pressione idraulica e l’area del pistone:
F = P × Apistone
Con questa semplice formula, un cilindro con alesaggio da 4 pollici a 3.000 psi spingerà con circa 37.700 libbre (167,7 kN) di spinta. Se la corsa del cilindro è di soli 12 pollici, lo stelo sopporta facilmente quel carico.
Tuttavia, estendendo lo stesso cilindro a una corsa di 60 o 80 pollici, l'applicazione della stessa spinta di compressione di 37.700 libbre spesso farà scattare o piegare permanentemente l'asta del pistone come uno stuzzicadenti, spesso quando la pressione del sistema ha raggiunto solo 1.000-1.500 psi.
Questa modalità di cedimento catastrofico non è un cedimento di snervamento per trazione del materiale; è l'instabilità elastica della colonna. Nelle applicazioni a corsa lunga, la stabilità strutturale dello stelo sottile prevale completamente sulla pressione nominale della canna.
II. La Fisica diCilindro idraulicoInstabilità: teoria delle colonne di Eulero
Quando acilindro idraulicosi estende sotto carico di compressione, l'insieme si comporta come una colonna strutturale lunga e snella. Il carico di compressione teorico massimo che una colonna sottile può sostenere prima che si verifichi l'instabilità laterale è governato dalla formula di instabilità critica di Eulero:
Fcr = π² E I / Le² = π² E I / (K · L)²
Dove:
- Fcr = carico critico di punta di Eulero (N o lbf)
- E = Modulo di elasticità del materiale dell'asta (per acciaio al carbonio/legato tipico, E ≈ da 200 a 210 GPa o 29 × 10⁶ psi)
- I = Momento d'inerzia dell'area della sezione trasversale della barra tonda piena (m⁴ o in⁴)
- L = Distanza totale di installazione estesa tra i punti di montaggio (m o pollici)
- K = fattore di lunghezza effettiva della colonna basato sulle condizioni di montaggio del cilindro
- Le = K · L = Lunghezza d'instabilità effettiva
III. Calcolo del momento di inerzia per aste solide:
Per uno stelo tondo pieno di diametro dr:
io = π dr⁴ / 64
Si noti che il momento di inerzia dipende dalla quarta potenza del diametro dell'asta (dr⁴). Ciò significa che un lieve aumento del diametro dell'asta crea un massiccio aumento della resistenza all'instabilità:
- L'aumento del diametro dell'asta da 2,0 a 2,5 pollici (un aumento del diametro del 25%) aumenta la resistenza alla deformazione del 144% (2,44×).
IV. Calcolo del carico di lavoro sicuro e dei fattori di sicurezza consigliati
Non utilizzare mai acilindro idraulicovicino al suo limite critico di instabilità Fcr. Nel funzionamento nel mondo reale,cilindri idraulicisperimentare piccole eccentricità, gioco minore dei birilli, picchi di accelerazione e inevitabili carichi laterali.
La spinta di progetto ammissibile Fallow deve includere un rigoroso fattore di sicurezza Sf:
Incolto = Fcr / Sf
Linee guida consigliate per i fattori di sicurezza:
- Macchine industriali fisse (pulite, guidate): Sf minimo ≥ 2,5 a 3,0
- Macchinari mobili generali (rimorchi ribaltabili, caricatori, attrezzature per rifiuti): minimo Sf ≥ 3,0-3,5
- Alto rischio/sollevamento del personale (piattaforme aeree, autocarri, gru mobili): minimo Sf ≥ 3,5-4,5
V. Rapporto di snellezza e transizione alla formula di Johnson
La formula di Eulero presuppone una flessione puramente elastica ed è valida solo per colonne sottili dove il rapporto di snellezza λ supera la soglia di transizione della colonna λc.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
Dove rg = √I/A = dr / 4 è il raggio di rotazione.
Per il tipico acciaio al cromo 1045 o 4140, la soglia di transizione λc ≈ da 85 a 105:
- Se λ > λc (aste lunghe e sottili): utilizzare la formula di Eulero (rottura per instabilità elastica).
- Se λ ≤ λc (barre da corte a medie): utilizzare la formula parabolica di Johnson o il limite di snervamento standard (rottura per snervamento a compressione o deformazione anelastica).

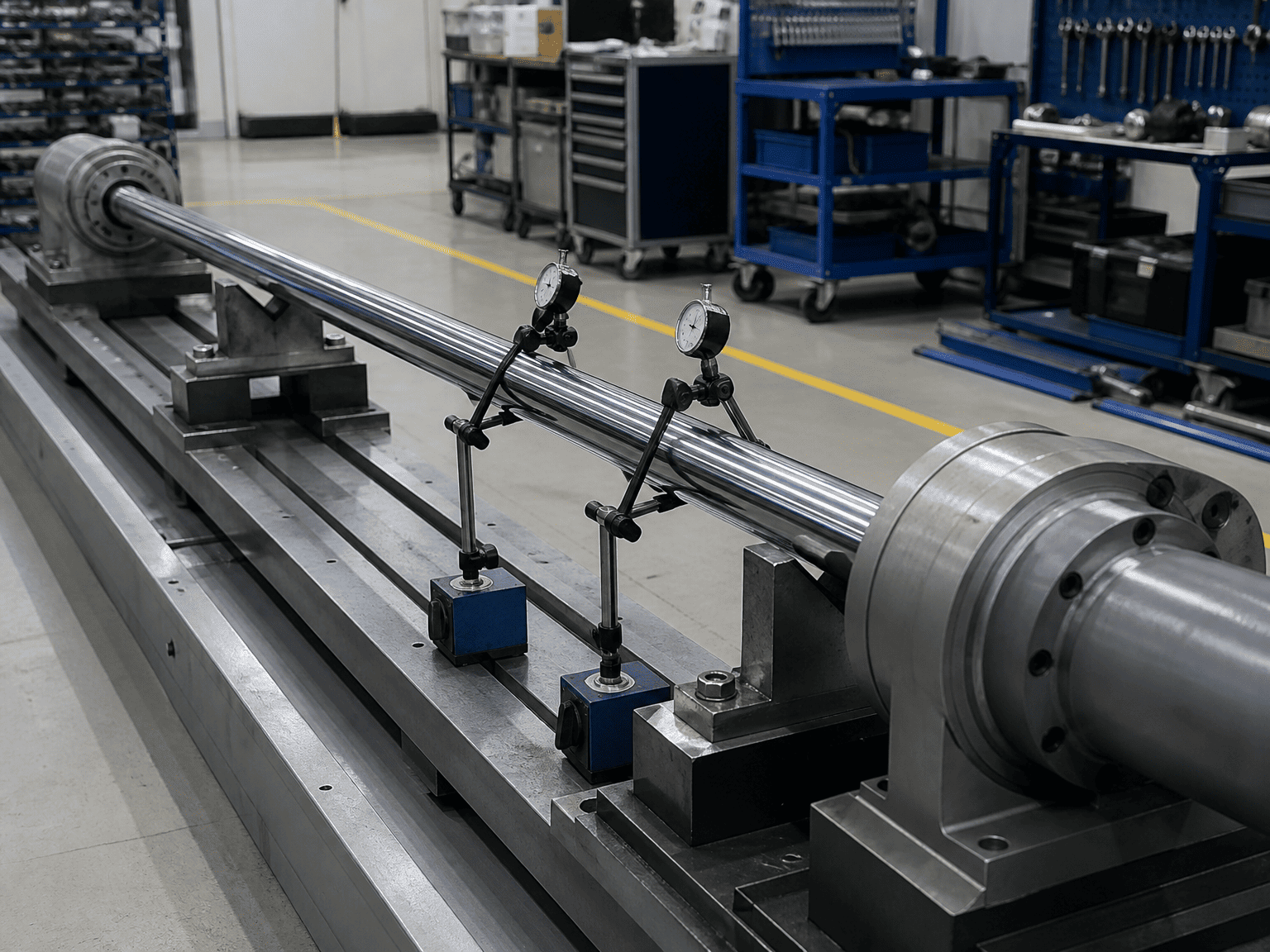

VI. 4 sviste comuni di progettazione OEM che causano aste piegate
-
Calcolo dell'instabilità alla lunghezza retratta anziché alla lunghezza completamente estesa:Il momento più vulnerabile si verifica quando lo stelo è al 100% della corsa dove L è al massimo.
-
Ignorare l'abbassamento orizzontale sotto il peso morto:Sui cilindri orizzontali lunghi (corsa > 2 metri), il pesante stelo cromato si abbassa leggermente sotto la gravità, creando un carico eccentrico incorporato che accelera la deformazione.
-
Supponendo che i supporti dei perni rimangano privi di attrito:Con il passare del tempo, i perni del perno arrugginiti o non ingrassati si bloccano, trasformando il supporto del perno in un giunto parzialmente bloccato e sottoposto a sollecitazione di coppia che induce momenti flettenti.
-
Trascurare i circuiti di rigenerazione:I circuiti differenziali/rigenerazione sottopongono sia il lato del cappuccio che quello dell'asta alla pressione totale della pompa, mantenendo la forza di spinta dell'intera colonna e diminuendo il margine strutturale.
VII. Cosa inviare per il dimensionamento dei cilindri a corsa lunga con HCIC
Per ottenere una verifica completa dell'instabilità e una revisione delle colonne FEA da parte degli ingegneri HCIC, fornire:
- Alesaggio, corsa e pressione massima di scarico idraulico del cilindro operativo
- Geometria di montaggio della macchina e disegno della staffa articolata (per confermare il fattore K)
- Orientamento di montaggio (orizzontale, verticale con spinta verso l'alto/il basso o arco angolare)
- Vincoli di guida esterni (carico libero non guidato rispetto a guide di scorrimento lineari di precisione)
- Ciclo di lavoro, velocità del ciclo operativo e condizioni ambientali
