Dimensionamento dell'ammortizzazione del cilindro idraulico: come controllare la decelerazione di fine corsa e i picchi di pressione

I. Il problema: perché i cilindri ad alta velocità soffrono di affaticamento del cappuccio terminale

Quando acilindro idraulicomuove un meccanismo multi-tonnellata a velocità superiori a 0,1-0,2 m/s (da 4 a 8 pollici/s), portando quella massa a un brusco arresto contro il cappuccio terminale del cilindro genera un enorme shock distruttivo.

Molti progettisti di apparecchiature presumono che l'impostazione della valvola di sicurezza del sistema principale su 3.000 psi protegga l'intero attuatore. In realtà, una volta che il pistone supera la porta di uscita primaria ed entra nella zona di cuscino, l'olio intrappolato ha solo una piccola via di fuga: una valvola a spillo calibrata o un orifizio di precisione.

Se la geometria dell'ammortizzatore è sottodimensionata o regolata in modo errato, la pressione di decelerazione intrappolata dietro l'asta dell'ammortizzatore può facilmente raggiungere valori compresi tra 6.000 e 10.000+ psi (da 400 a 700 bar) per pochi millisecondi.

Nel corso di migliaia di cicli, questi violenti transitori di pressione portano a:

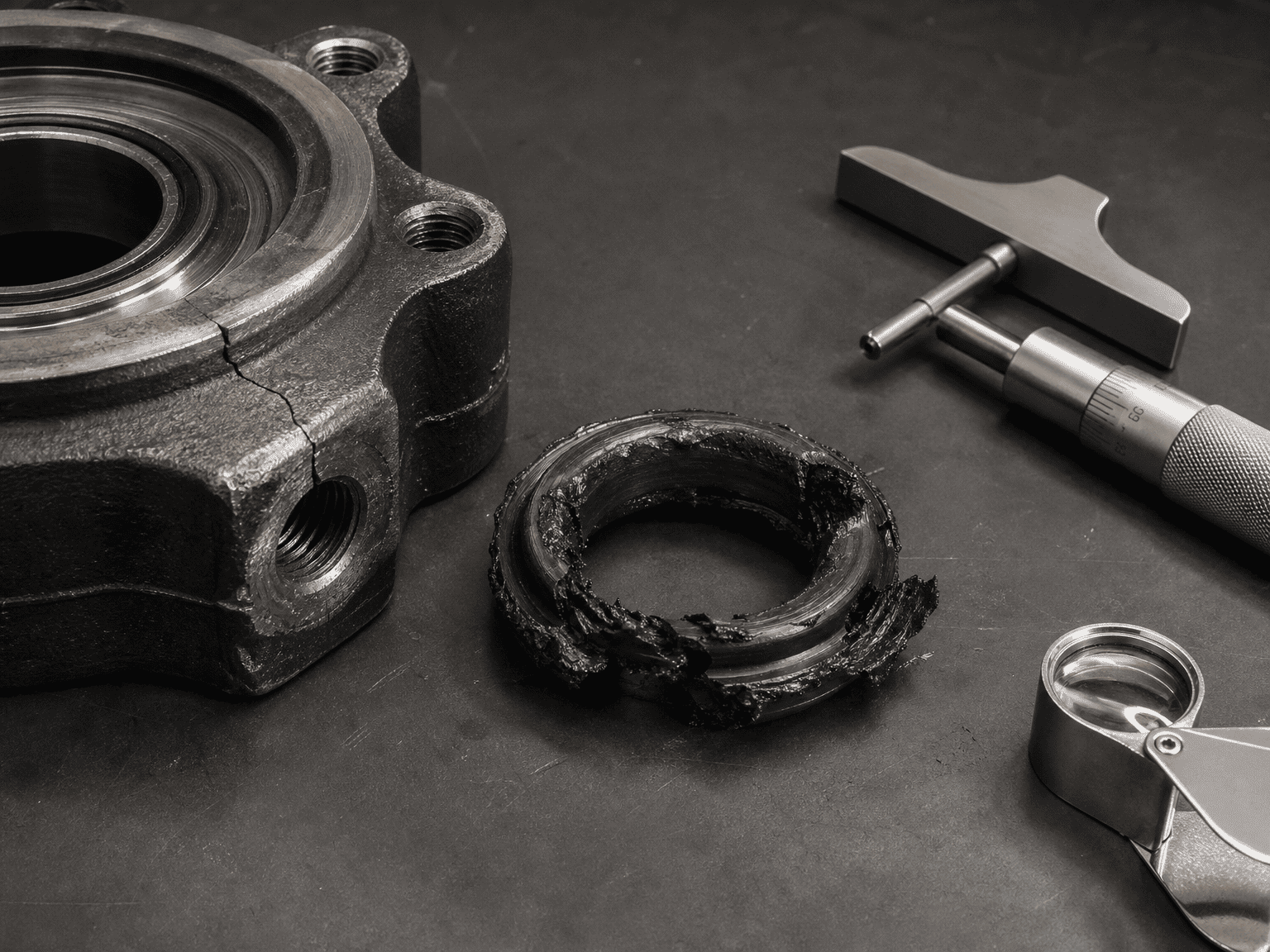

• Tappi posteriori dei cilindri incrinati e flange saldate fratturate
• Guarnizioni premistoppa bruciate e fermi raschiatore stelo deformati
• Tiranti allungati ed estrusione O-ring a canna cronica
• Lance dell'ammortizzatore e boccole accoppiate rigate o rigate

II. ComeCilindro idraulicoLavori di ammortizzazione

Un cuscino idraulico interno converte l'energia cinetica della massa in movimento (più la forza propulsiva continua della pompa) in calore forzando un volume di olio intrappolato attraverso un orifizio ristretto durante una breve corsa di decelerazione sc (tipicamente da 20 a 40 mm o da 0,75 a 1,5 pollici).

Un gruppo di ammortizzazione adeguatamente progettato comprende tre elementi meccanici fondamentali:

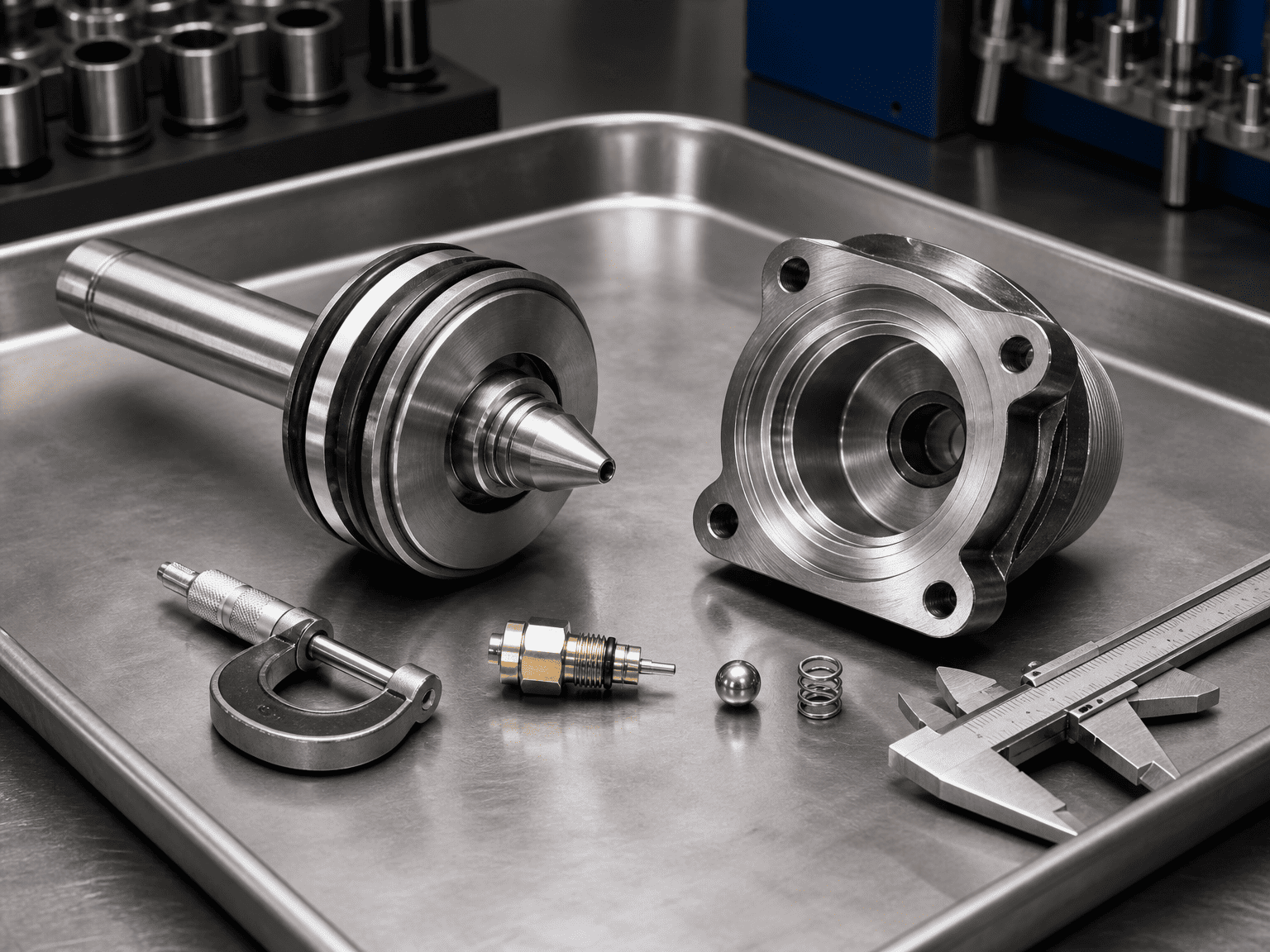

1. La lancia a cuscino (o stantuffo):Una sporgenza lavorata con precisione sul pistone che chiude la porta principale del fluido quando entra nella cavità del cappuccio terminale.
2. La valvola a spillo regolabile:Un orifizio di misurazione che consente ai tecnici della manutenzione di regolare con precisione la portata di scarico in base alle velocità effettive del ciclo operativo e alla viscosità dell'olio.
3. La valvola di ritegno a flusso libero inverso:Una sfera o una valvola a cerniera caricata a molla che consente il flusso completo e senza restrizioni nel cilindro durante l'inversione della corsa, garantendo una velocità di spunto immediata senza ritardi.

Calcolo passo passo dell'energia e della pressione del cuscino Per determinare se un cuscino interno può sopportare in sicurezza il carico senza superare la soglia di scoppio o di fatica del cilindro, calcolare l'energia totale da assorbire:

Passaggio 1: calcolare l'energia cinetica della massa in movimento

                                                                                  Ek = ½ m·v²

Dove:

m = massa mobile totale (inclusi pistone, stelo, accessori e carico utile esterno in kg o libbre)

v = Velocità massima nel momento in cui la lancia a cuscino impegna la cavità (m/s o in/s)

Passaggio 2: aggiungere lavoro di propulsione durante la decelerazione

Se il flusso della pompa continua durante la decelerazione, la pressione del sistema continua a spingere il pistone lungo la corsa dell'ammortizzo sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Dove:

Psys = pressione del sistema di guida (Pa o psi)

Apiston = Area effettiva del lato guida (m² o in²)

sc = Lunghezza effettiva della lancia ammortizzante (m o in)

Passaggio 3: energia totale da assorbire

                                                                        Etotale = Ek + Wprop ± Wgravità

(Aggiungere o sottrarre il lavoro di gravità m g sc sinθ se ci si muove verticalmente o su un piano inclinato).

Passaggio 4: calcolare la pressione media del cuscino intrappolato

La forza di decelerazione media Fdec richiesta è:

                                                                                  Fdec = Etotale/sc

La pressione idraulica media risultante all'interno della camera d'ammortizzo Pcushion è:

                                                                              Pcuscino = Fdec / Acuscino

Dove Acushion è l'area anulare della colonna d'olio intrappolata nella tasca del cuscino (Abore − Aspear o Arod).

Regola empirica ingegneristica: la pressione transitoria di picco durante l'ingresso iniziale della lancia raggiunge tipicamente da 1,5 a 2,2 volte la pressione media del cuscino calcolata. Se il picco calcolato supera 1,5 volte la pressione di fatica nominale massima del cilindro, è necessaria una valvola di decelerazione proporzionale esterna o una lancia d'ammortizzo personalizzata più lunga.

III. Errori comuni sul campo che distruggono i cilindri ammortizzati

1. Recupero completo della valvola a spillo (flusso zero): gli operatori che cercano di eliminare il rumore di fine corsa a volte chiudono completamente la valvola a spillo. Ciò crea un blocco idraulico totale nella tasca del cuscino, forzando l'olio oltre il gioco della lancia e le guarnizioni del premistoppa della testa di soffiaggio.

2. Ignorare l'inerzia orizzontale sui carrelli a rotazione libera: i progettisti calcolano solo la pressione di guida e dimenticano l'energia cinetica di un carrello a rotazione da 10 tonnellate. Anche a bassa pressione, un'inerzia elevata schiaccerà un cuscino interno.

3. Utilizzo di cuscini standard con acqua-glicole o olio freddo ad alta viscosità: i fluidi più densi o i fluidi resistenti al fuoco a bassa viscosità alterano significativamente il flusso attraverso l'ago dosatore, causando una grave sovrapressurizzazione durante gli avviamenti mattutini invernali.

4. Trascurare la deaerazione del fluido: l'olio spugnoso e aerato che entra nel cuscino si comprime come una molla, provocando rimbalzi, dieseling e decelerazione irregolare.

IV. Cosa inviare per il dimensionamento dei cilindri ammortizzati personalizzati

Quando si richiedono cilindri ammortizzati progettati da HCIC, fornire:

• Massa totale in movimento (compreso stelo del cilindro e attrezzatura montata)
• Profilo della velocità operativa (velocità costante, accelerazione e velocità di avvicinamento)
• Vincoli disponibili sulla lunghezza della corsa dell'ammortizzo
• Tipo di fluido di esercizio, intervallo di temperatura di esercizio e impostazione della valvola di sicurezza del sistema
• Orientamento di montaggio (orizzontale, verticale verso l'alto, verticale verso il basso o arco inclinabile)

V. Limiti tecnici e clausola di esclusione della responsabilità tecnica

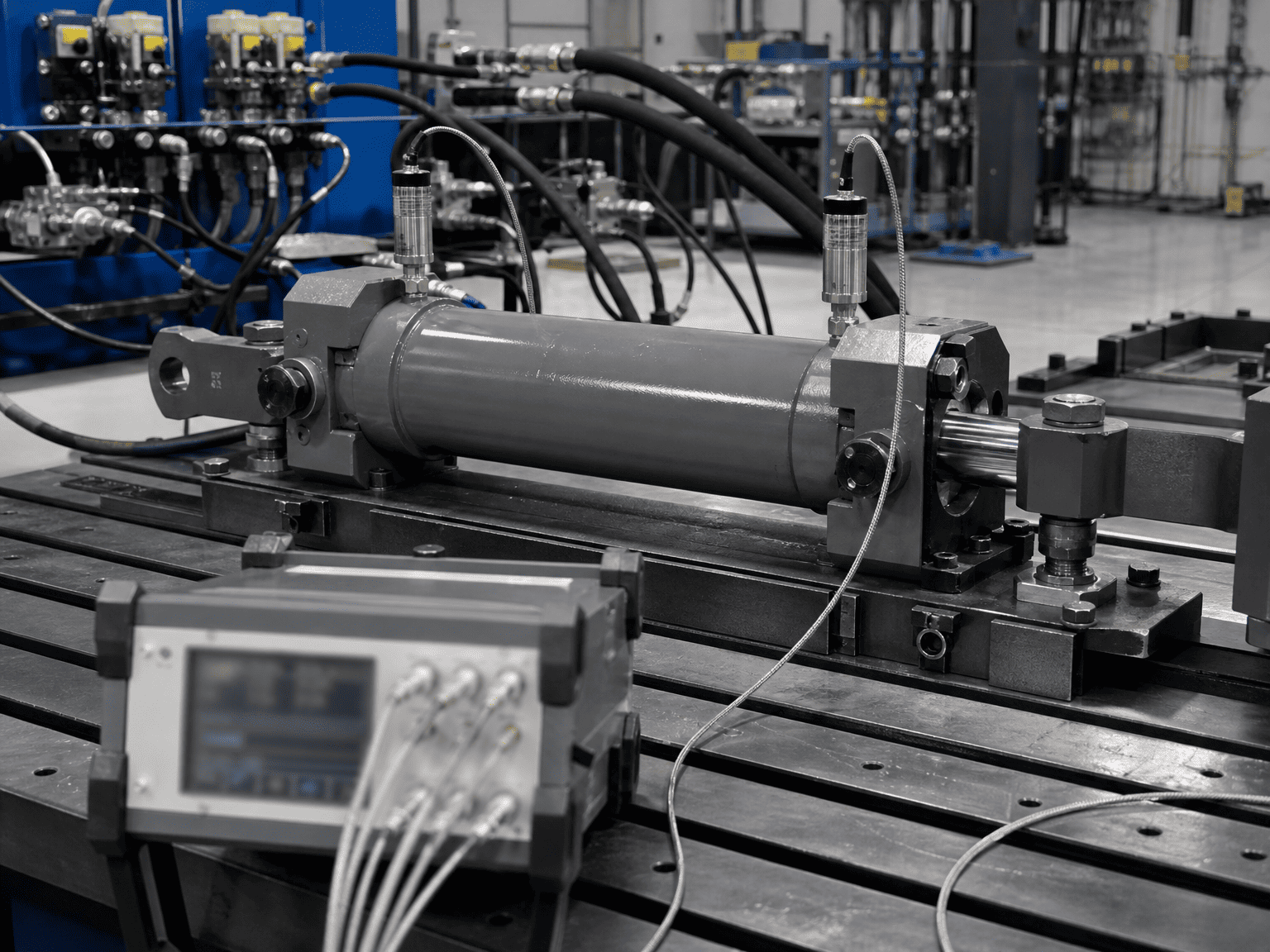

I calcoli del cuscino presentati sopra forniscono stime di dimensionamento fondamentali basate sulla meccanica del corpo rigido. Le pressioni dinamiche di picco effettive dipendono dal modulo di massa dell'olio idraulico, dalla capacità della linea, dai coefficienti di scarico dell'orifizio dello spillo e dai tempi di risposta della valvola. I progetti finali delle apparecchiature devono essere verificati mediante test dei trasduttori di pressione e simulazioni transitorie.*

VI. Consultare HCIC per soluzioni di cuscini personalizzati

HCIC progetta cilindri idraulici industriali e mobili personalizzati con profili di ammortizzazione su misura per applicazioni ad alto impatto in tutto il mondo.
