Guasto dell'occhiello del perno di montaggio del cilindro idraulico e della boccola: analisi forense di grippaggio, sfregamento e ovalizzazione

I. La realtà delle sollecitazioni elevate dei supporti dei cilindri

Quandocilindri idraulicifalliscono, i tecnici sul campo guardano istintivamente all'interno della canna, controllando le guarnizioni dei pistoni, la cromatura dell'asta e gli anelli dei raschiatori. Tuttavia, nei macchinari mobili per impieghi gravosi come escavatori, pale minerarie, imballatrici di rifiuti e pale gommate articolate, fino al 40% delle sostituzioni non programmate dei cilindri sono causate da guasti meccanici catastrofici nei punti di articolazione di montaggio: l'occhio dello stelo, la forcella di base o i fori del perno del perno.

Un perno congelato, usurato o ovalizzato blocca i giunti di articolazione, induce forti momenti flettenti laterali sullo stelo del pistone e accelera la perdita della ghiandola della testa. Questa guida tecnica descrive nel dettaglio i meccanismi alla base dell'usura degli occhielli dei perni, la diagnostica forense per distinguere il grippaggio dalla corrosione da sfregamento e i parametri metallurgici per la selezione di boccole per carichi pesanti e perni in lega temprata.

---

II. Spiegazione di 3 modalità di guasto fatale del pivot

2.1 Punti di grippaggio adesivo (saldatura a freddo metallo-metallo)

Quando una benna dell'escavatorecilindro idraulicopenetra attraverso argilla o roccia densa, le pressioni di contatto sul perno e sulla boccola superano facilmente da 80 a 100 MPa (da 11.600 a 14.500 psi). Se la pellicola di grasso lubrificante si rompe, le microscopiche asperità superficiali del perno in acciaio e dell'occhiello dell'asta in acciaio si toccano direttamente. L'attrito genera istantaneamente un calore localizzato superiore a 800°C, provocando la formazione di microsaldature e la rottura di pezzi del metallo base. Nel giro di poche ore, il perno si incastra saldamente all'interno della forcella.

2.2 Corrosione da sfregamento (il dilemma della polvere rossa)

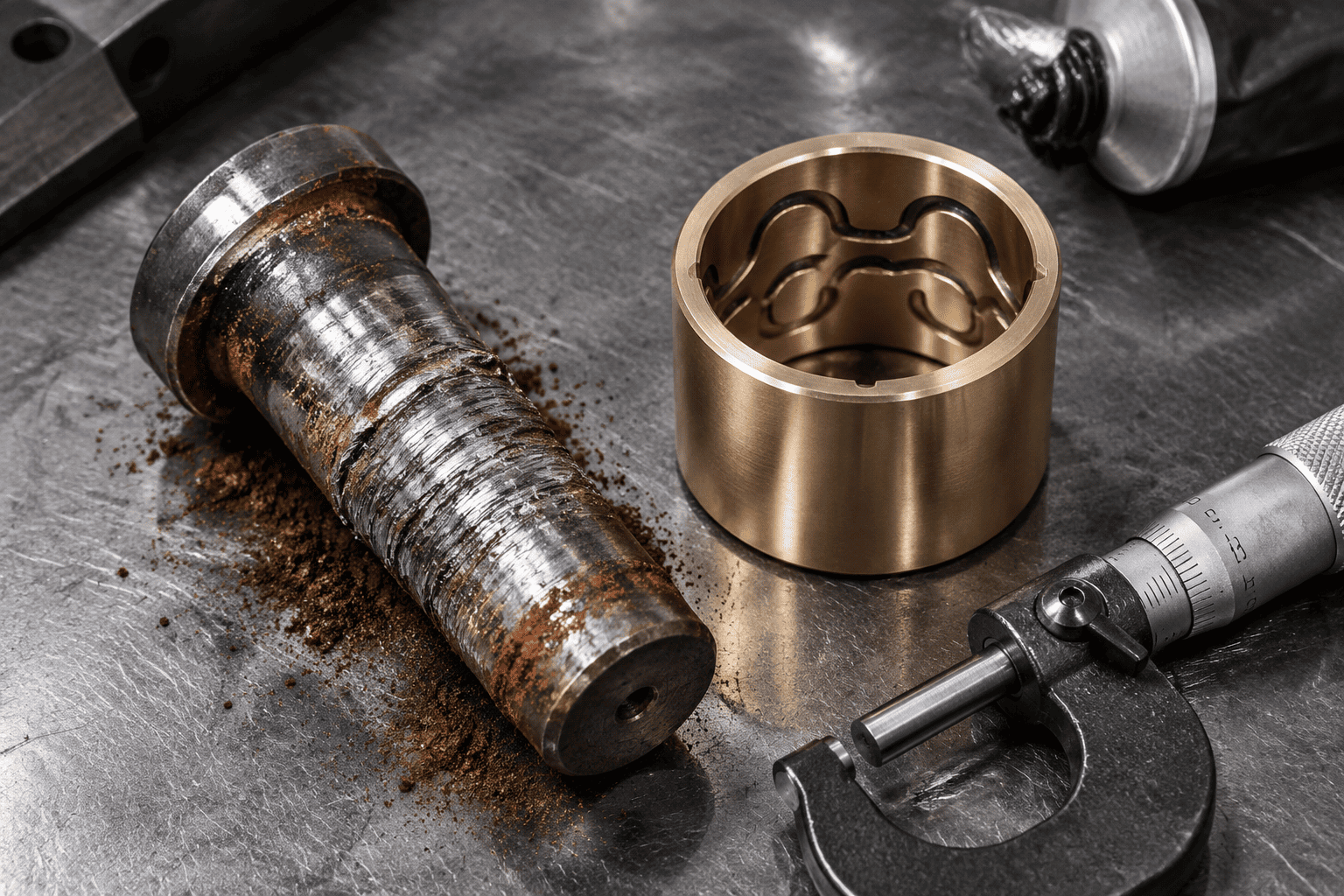

Nelle attrezzature vibranti ad alta frequenza come le testate stradali e i martelli idraulici, il perno subisce minuscoli micromovimenti angolari (meno di 50 micron) sotto carico continuo. Questo micro-sfregamento rimuove il grasso, polverizzando microscopiche particelle di acciaio. Quando queste particelle di acciaio appena tranciate si ossidano nell'aria, formano ossido di ferro duro (Fe₂O₃), creando un rossetto lucidante rosso abrasivo che macina l'occhio dello spillo sovradimensionato.

2.3 Ovalizzazione del foro oculare e screpolature da fatica

Negli occhielli forgiati in un unico pezzo e nelle piastre di base saldate, il martellamento direzionale continuo fa sì che il foro del perno rotondo ceda permanentemente in un'ellisse allungata. Una volta che il gioco supera 0,8 mm (0,030"), i carichi d'urto dinamici si amplificano in modo esponenziale, dando eventualmente inizio a crepe da fatica del cerchio agli angoli di concentrazione delle sollecitazioni a ore 3 e a ore 9 dell'occhio.

---

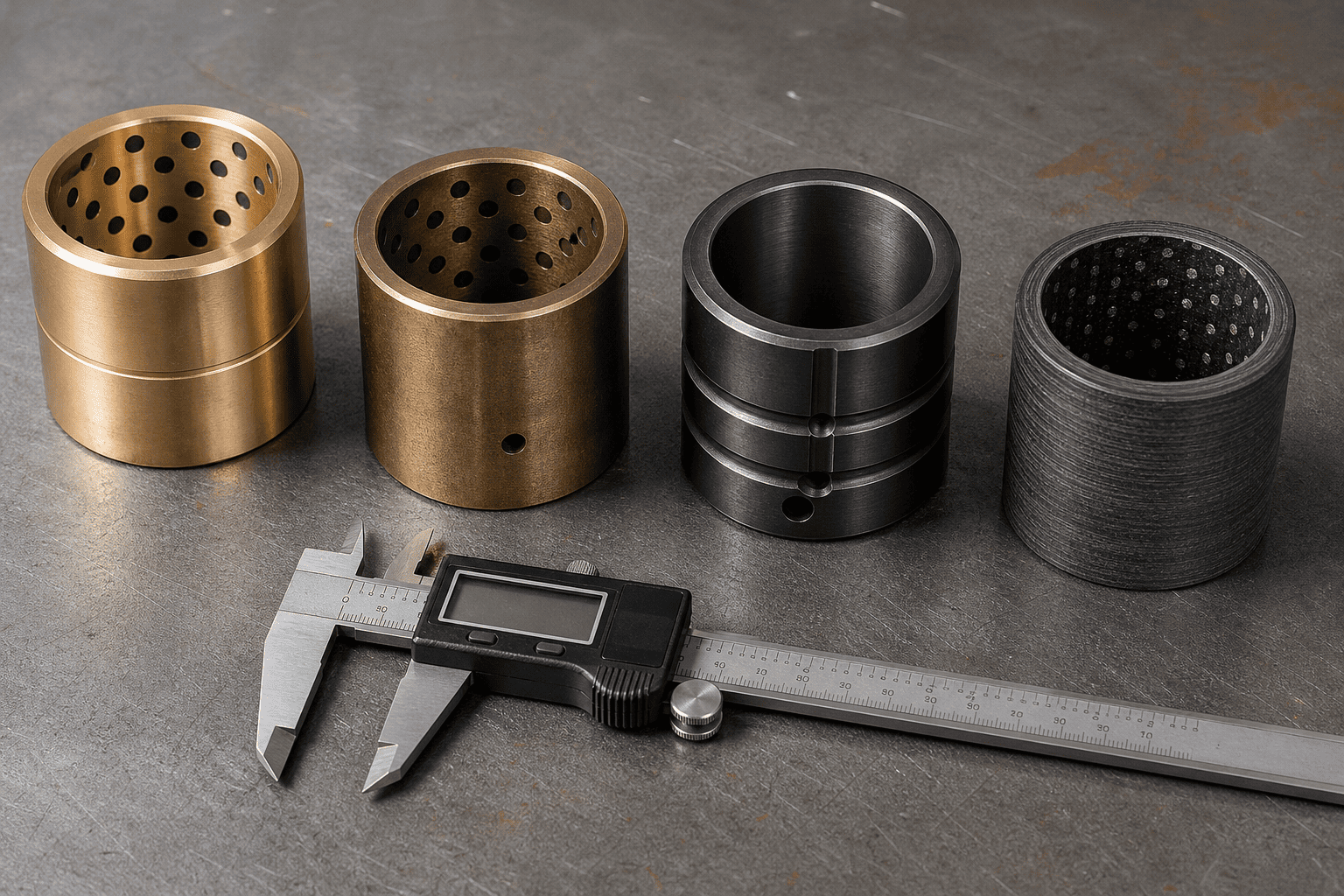

III. Guida alla scelta delle boccole: bronzo, acciaio temprato e composito autolubrificante

La scelta dell'architettura corretta della boccola fa la differenza tra 1.000 e 10.000 ore di durata del perno senza problemi:

---

IV. Geometria della scanalatura del grasso: Figura 8 rispetto alla distribuzione a spirale

1. I fori di lubrificazione diritti standard si guastano perché oscillanocilindro idraulicoi perni ruotano solo da 30 a 60 gradi, senza mai completare una rotazione completa di 360 gradi. Di conseguenza, il grasso iniettato attraverso un unico foro centrale non migra mai verso il lato caricato del perno.
2. Per garantire una lubrificazione idrostatica continua sui perni a rotazione parziale:
3. Figura-8 Scanalatura ad anello continuo: lo standard di riferimento assoluto per i cilindri mobili pesanti. Quando il grasso viene iniettato, il circuito incrociato continuo distribuisce grasso molibdeno fresco per pressioni estreme (EP) su tutta la larghezza della zona di contatto ad alta pressione.
4. Doppie scanalature terminali circolari con canali di collegamento: intrappola un serbatoio di grasso attivo su entrambe le estremità della boccola, impedendo l'ingresso di acqua fangosa, sale stradale e polvere di silice abrasiva.

---

V. Metallurgia dei perni pivot: perché la durezza superficiale non è negoziabile

Non installare mai un perno in acciaio al carbonio 1045 commerciale non temprato nella forcella di un cilindro pesante. Lo standard 1045 ha una durezza superficiale compresa tra soli 18 e 22 HRC; si deformerà e si sfalderà nel giro di poche settimane contro una boccola in bronzo al manganese o in acciaio temprato.

---

VI. Specifiche tecniche HCIC per perni girevoli:

Materiale del nucleo di base: acciaio legato al cromo-molibdeno 4140 o al nichel-cromo 8620, bonificato per la tenacità del nucleo (28–32 HRC) per assorbire shock di flessione estremi senza spezzarsi.

Tempra superficiale: temprata a induzione o cementata in profondità da 58 a 62 HRC fino a una profondità minima di 1,5 mm (0,060").

Finitura superficiale: rettificata e lucidata con precisione a Ra ≤ 0,2 μm (8 micropollici). . In ambienti marini corrosivi, sale antigelo o fertilizzanti chimici, specificare una cromatura dura da 25 micron o un rivestimento di nitrurazione liquida QPQ sulla custodia temprata.

---

VII. 4 Regole di manutenzione sul campo per prevenire guasti al pivot

1. Grasso Mandate Extreme-Pressure (EP-2) con una percentuale di bisolfuro di molibdeno dal 3% al 5% (MoS₂) ): Il grasso al litio multiuso standard si lava via sotto forti carichi d'urto. Le piastrine di molibdeno si legano fisicamente alle asperità dell'acciaio, fornendo una solida lubrificazione a secco anche quando le pellicole di grasso vengono espulse.
2. Misurare il gioco degli occhi ogni 500 ore di funzionamento: utilizzare calibri telescopici per controllare il gioco tra perno e boccola. Se il gioco diametrale totale supera 0,5 mm (0,020"), sostituire la boccola sacrificale immediatamente prima che il foro dell'occhio dello stelo principale inizi a ovalizzarsi.
3. Non saldare mai direttamente su un perno forato: se un perno si blocca all'interno di un occhio, utilizzare cilindri di trazione idraulici o collari riscaldanti induttivi per estrarlo. Bruciando o martellando i funghi le estremità del perno, scavando il foro genitore di precisione oltre ogni possibilità di recupero.
4. Ispezionare le scanalature del perno di bloccaggio e dell'anello elastico: verificare che le rondelle reggispinta e gli anelli di bloccaggio a spirale per impieghi gravosi siano intatti per evitare che il perno assiale fuoriesca durante il funzionamento della macchina.

---

VIII. Consulenza tecnica e fornitura di ricambi per carichi pesanti

Stai riscontrando irritazioni persistenti, giunti snodati o rotture delle orecchie della forcella nella tua flotta di attrezzature?

Contatta il gruppo di ingegneria specializzata di HCIC. Produciamo cilindri personalizzati per carichi pesanti dotati di bronzo al manganese, lega cementata o boccole composite autolubrificanti, abbinati a perni temprati a induzione certificati 58-62 HRC progettati per un'affidabilità senza tempi di fermo.
