Balling del cilindro idraulico: rilevamento forense del bypass della pressione a metà corsa e del rigonfiamento del tubo

I. Il paradosso del bypass a metà corsa: perché il test End-Cap fallisce

Quando i tecnici sul campo sospettano un guasto alla guarnizione interna del pistone, il test standard in officina consiste nel toccare il fondo del cilindro a corsa completa, pressurizzare la porta e ispezionare la porta opposta per eventuali perdite di olio. Nelle bombole gonfiate, questo test produce costantemente risultati falsi negativi:

Perché ilcilindro idraulicoLa canna è strutturalmente rinforzata su entrambe le estremità dalla pesante base in acciaio forgiato e dal premistoppa filettato, il cerchio permanente si concentra quasi esclusivamente nella sezione centrale non supportata della canna.

---

II. 4 cause principali che provocano il rigonfiamento della botte

1. Picchi di impatto cinetico inerziale:Una benna di un escavatore che colpisce il granito alla massima velocità di rotazione provoca un picco di pressione di decelerazione istantanea che supera i limiti di fessurazione della valvola di sicurezza principale del sistema prima che l'otturatore della valvola possa spostarsi fisicamente per aprirsi.

2. Onde d'urto di decompressione:Nelle presse idrauliche e nei cilindri di compattazione ad alto tonnellaggio, il rapido spostamento della valvola scatena onde acustiche di decompressione del fluido che martellano il diametro interno del tubo.

3. Metallurgia dei tubi scadente:Utilizzo di tubi commerciali standard in acciaio al carbonio trafilati a freddo con un basso limite di snervamento (sotto 350 MPa) invece di acciaio legato ad alta resistenza (più di 520 MPa di snervamento).

4. Tolleranza eccessiva per la levigatura del tubo: La levigatura eccessiva di un tubo del cilindro già usurato per rimuovere segni profondi riduce lo spessore rimanente della parete del tubo al di sotto dei margini minimi di sicurezza tecnica.

---

III. Metrologia forense: ispezione a 10 punti con comparatore a quadrante

Per diagnosticare in modo definitivo il rigonfiamento della canna durante gli smontaggi delle officine, i meccanici devono mappare la geometria del foro interno su più intervalli di corsa anziché misurare solo le estremità dei tubi facilmente accessibili:

---

IV. Protocollo di ispezione:

• Pulire tutto l'olio idraulico residuo e la vernice al carbonio dal foro del tubo utilizzando acqua ragia minerale.

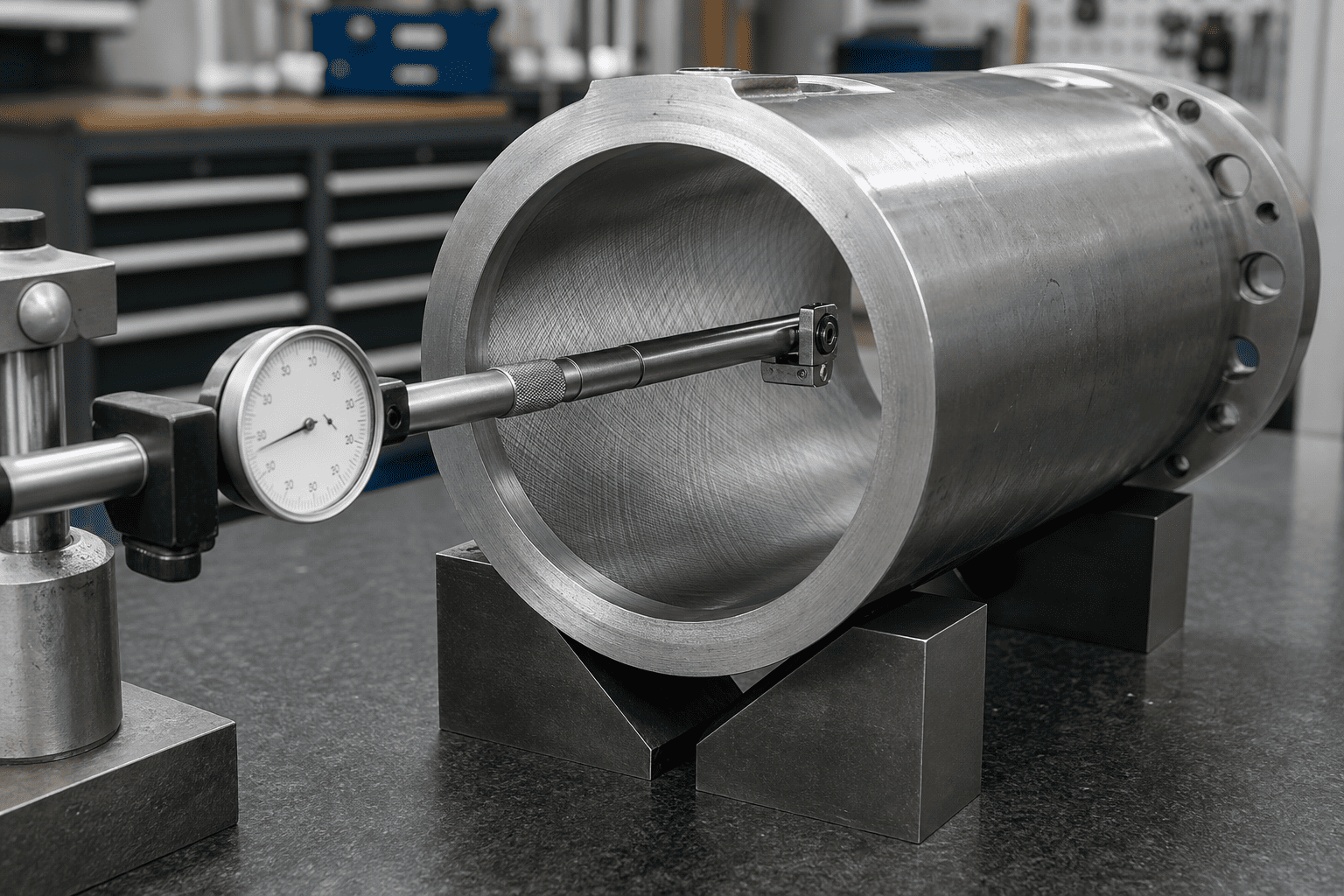

• Calibrare a zero un calibro a quadrante ad alta precisione o un micrometro per interni a tre punti rispetto a un calibro ad anello principale.
• Misurare il diametro interno su due assi perpendicolari (asse X verticale, asse Y orizzontale) a intervalli di 100 mm dalla saldatura di base alle filettature del premistoppa.
• Criteri di valutazione:Qualsiasi aumento diametrale superiore a 0,12 mm (0,005") rispetto alla tolleranza nominale del foro indica una resa plastica permanente. Se il profilo del foro forma un contorno a "clessidra" o "a botte", il tubo non può essere recuperato mediante levigatura e deve essere rottamato.

---

V. Metallurgia e spessore delle pareti: specifica dei cilindri in lega per impieghi gravosi

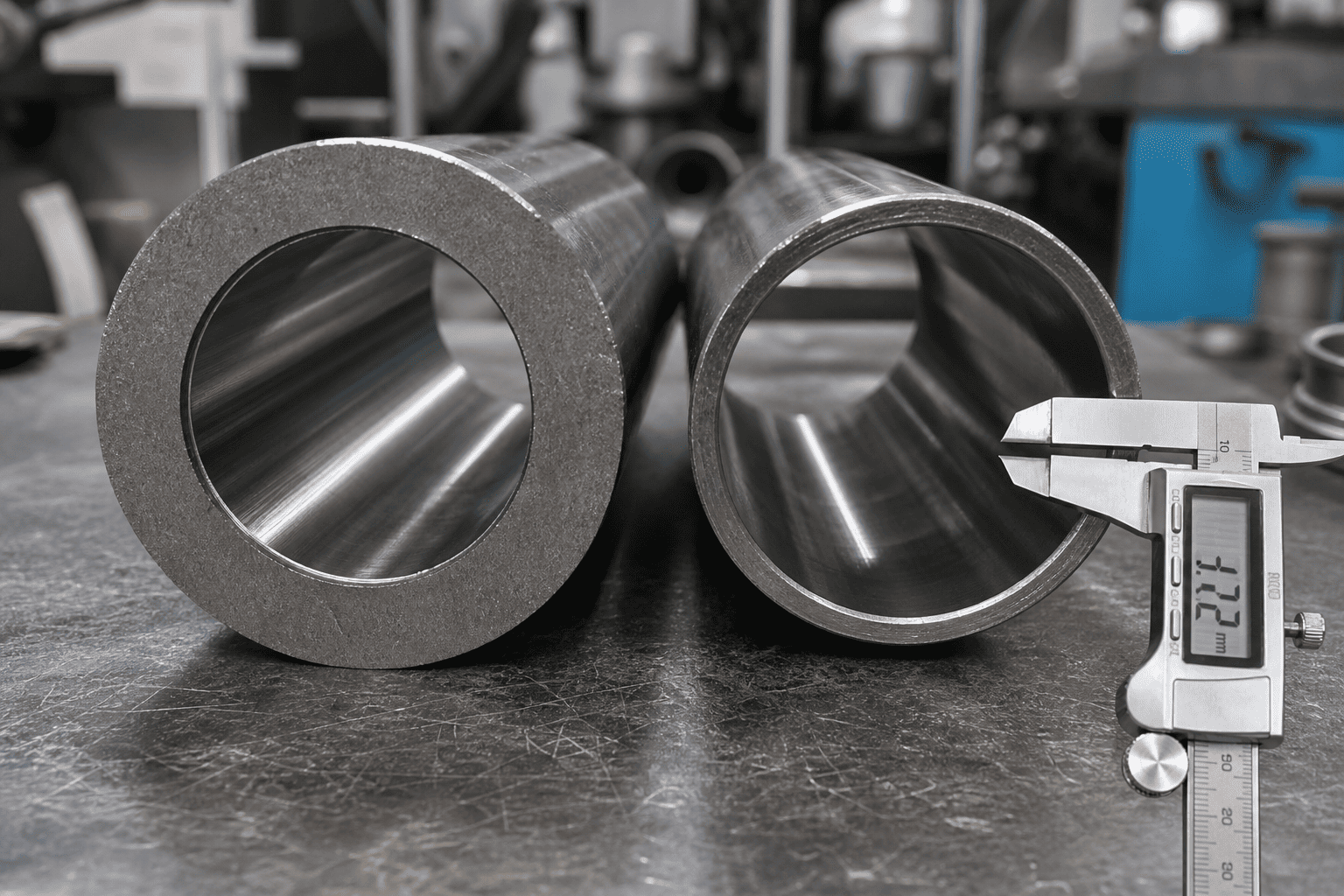

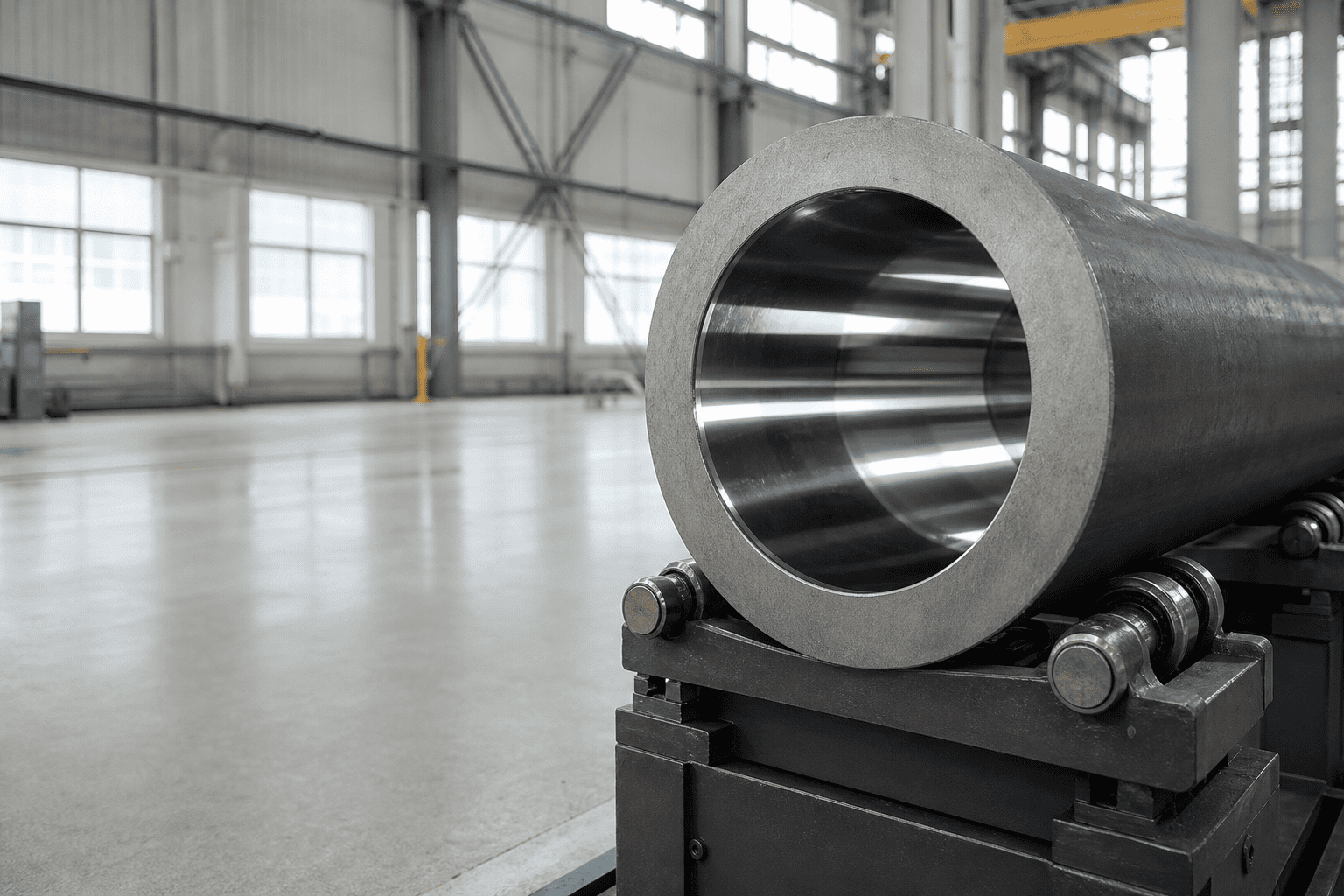

Per prevenire il rigonfiamento dei barili nei circuiti idraulici sottoposti ad urti elevati è necessario passare dai tubi DOM in carbonio standard agli acciai legati senza saldatura ad alta resistenza:

Oltre alla selezione delle leghe ad alto rendimento, le linee guida ingegneristiche per carichi pesanti richiedono di specificare i rapporti delle pareti pesanti in cui il diametro esterno del tubo è almeno da 1,25 a 1,35 volte il diametro nominale del foro nelle apparecchiature mobili ad alto impatto.

---

VI. 4 strategie ingegneristiche per eliminare i problemi di snervamento dei tubi

1. Installa dispositivi di scarico antiurto a risposta rapida a montaggio diretto: proteggi le porte del cilindro con valvole di scarico a cartuccia ad azione rapida impostate a 250 psi al di sopra della pressione del sistema principale per intercettare picchi di impatto di millisecondi prima che mettano a dura prova la parete del tubo.
2. Ammortizzatori interni di decelerazione progressiva incorporati: le lance dell'ammortizzatore a gradini o parabolici decelerano dolcemente le masse pesanti del pistone, eliminando le onde di pressione acustiche di fine corsa.
3. Aggiornamento alle guide dei pistoni termoplastiche ad alto modulo: sostituisci gli anelli di guida in nylon morbido con PTFE riempito di bronzo ad alta resistenza alla compressione o fasce antiusura fenoliche rinforzate in tessuto che mantengono l'allineamento del pistone senza irritare le pareti dei tubi espansi.
4. Obbligo di test di prova idrostatica 1,5x: ognicilindro sostitutivo per impieghi gravosidevono essere sottoposti a test idrostatici in fabbrica a 1,5 volte la pressione di esercizio con verifica dello spessore delle pareti a ultrasuoni.

---

VII. Consulenza tecnica e approvvigionamento di ricambi per carichi pesanti

Hai a che fare con una perdita inspiegabile della forza di strappo a metà corsa o con un rigonfiamento della canna in attrezzature per impieghi gravosi?

Consultare il team di ingegneri specializzati nella progettazione idraulica di HCIC. Forniamo gruppi di cilindri in lega ad alto rendimento e a pareti spesse, progettati con tubi senza saldatura certificati 27SiMn/4140, fori raschiati e bruniti di precisione e verifica CAD completa per macchinari mobili e industriali per impieghi gravosi in tutto il mondo.
