Quando un braccio o una benna caricacilindro idraulicogocce senza l'intervento dell'operatore, il malfunzionamento deriva da uno dei quattro distinti meccanismi idraulici:
| Meccanismo di fallimento | Causa principale fisica | Sintomo uditivo/visivo |
|---|---|---|
| Bypass della guarnizione del pistone (perdita interna) | La coppa a U estrusa o gli anelli di usura rigati perdono olio dall'estremità del cappello all'estremità dello stelo | Punto caldo della canna del cilindro; la deriva si arresta quando l'asta è supportata meccanicamente |
| Pianto della sede della valvola di controbilanciamento | Contaminazione sotto la sede dell'otturatore, punta della cartuccia rigata o molla usurata | Trafilamento di olio oltre la porta della valvola; deriva costante indipendentemente dalle condizioni della tenuta |
| Perdita della bobina della valvola direzionale | Usura eccessiva del gioco della bobina nei sistemi a centro aperto | Si verifica solo se nel circuito della barra non è installata alcuna valvola di blocco |
| Olio TermicoContrazione | Il raffreddamento dell'olio caldo (65°C) alla temperatura ambiente (15°C) riduce il volume del fluido dal 3% al 4% | Caduta iniziale di 10-20 mm nella prima ora, quindi stabilizzazione completa con perdita di pressione pari a zero |

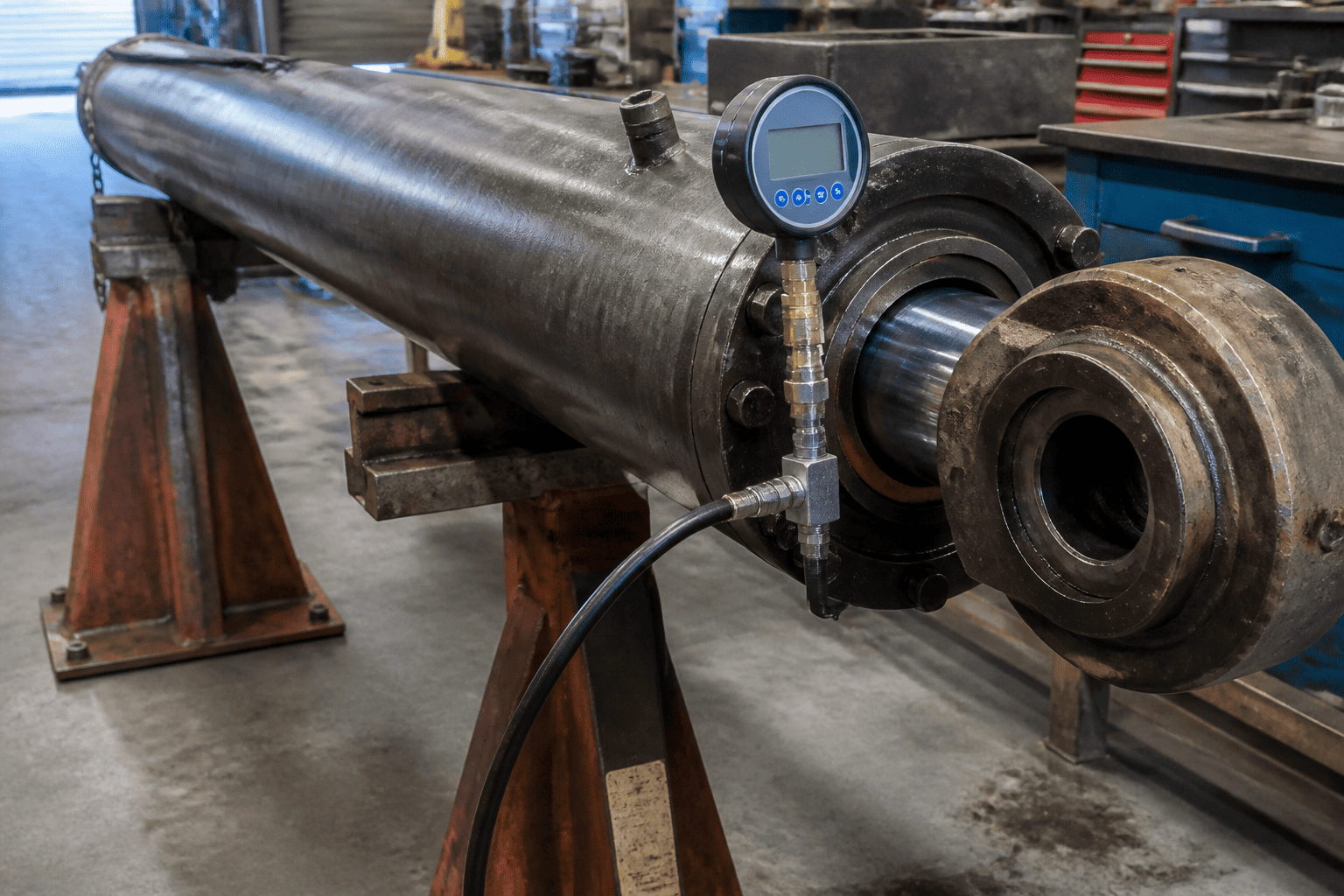

Non rimuovere mai acilindro del braccio pesanteda una macchina prima di completare questo test di isolamento definitivo:
1. Elevare il braccio a 45 gradi con carico nominale: portare l'olio idraulico alla normale temperatura operativa (da 50°C a 55°C circa).
2. Bloccare e sostenere meccanicamente il braccio: installare un puntello del braccio o un'imbracatura della gru approvati dal punto di vista tecnico per garantire la sicurezza assoluta.
3. Isolare la linea di ritorno dell'estremità dello stelo: scollegare il tubo idraulico collegato all'estremità dello stelo (lato anulare) del cilindro e tappare il tubo. Lasciare aperta la porta dell'estremità dello stelo del cilindro sopra un contenitore di misurazione pulito.
4. Rimuovere il supporto meccanico: lasciare che il pieno carico gravitazionale penda dalla colonna dell'olio all'estremità del coperchio del cilindro.
5. Osservare lo scarico della porta dell'estremità stelo:

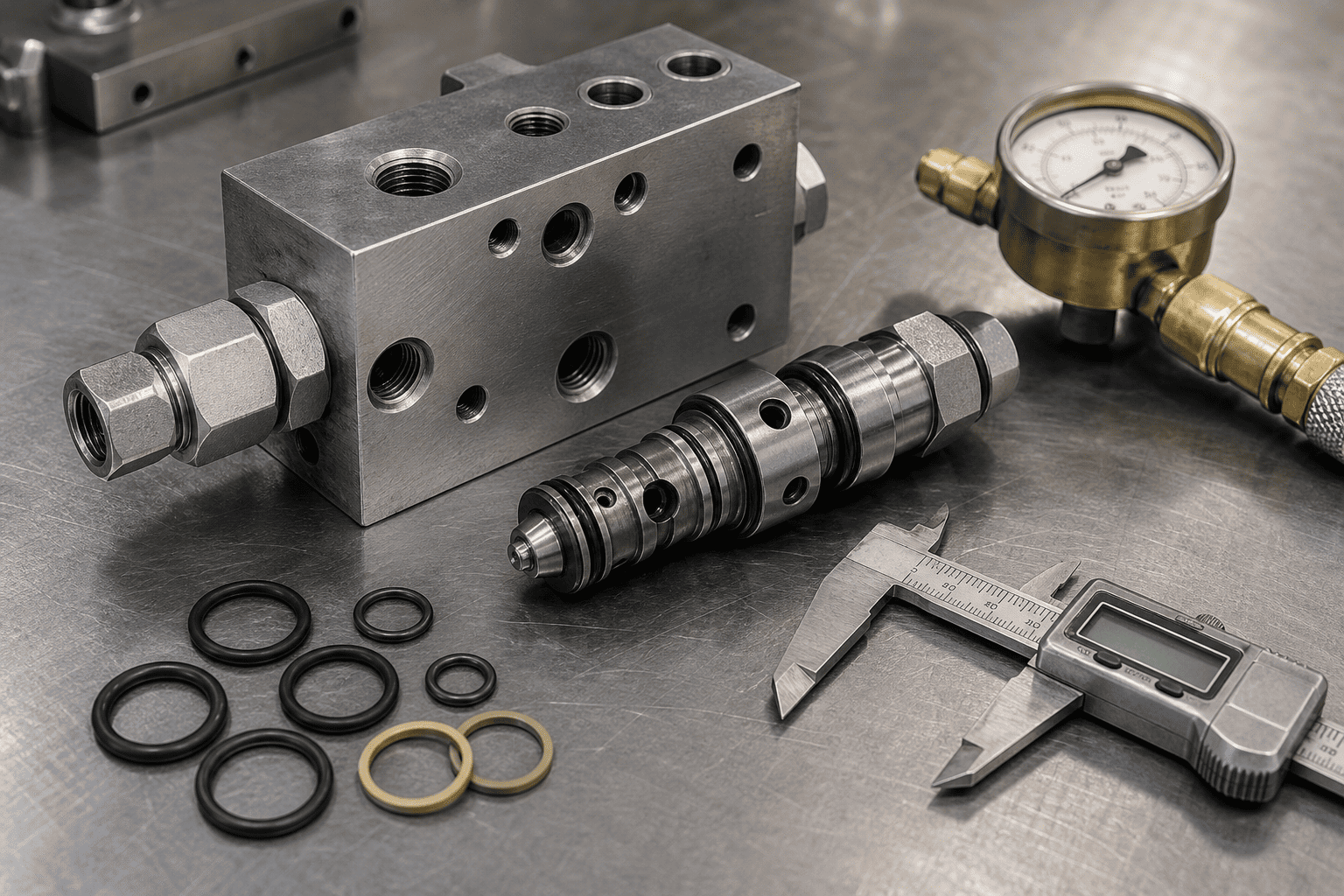

Le valvole di controbilanciamento (valvole overcenter) svolgono due compiti fondamentali: intrappolano l'olio per impedire la caduta del carico in caso di rottura di una linea e misurano il flusso di ritorno in modo che i carichi gravitazionali eccessivi non possano superare la velocità della pompa idraulica.
Quando un operatore abbassa un braccio pesante e la macchina inizia a sobbalzare e vibrare violentemente, la valvola di controbilanciamento cade in un'instabilità della pressione pilota (oscillazione):
| Fare un passo | Descrizione del processo |
|---|---|
| 1 | L'operatore invia il comando di abbassamento → La pressione pilota apre la valvola di controbilanciamento |
| 2 | La valvola si apre → L'olio fuoriesce dall'estremità del coperchio del cilindro → Il braccio accelera verso il basso |
| 3 | Il braccio cade più velocemente di quanto la pompa possa fornire olio → La pressione pilota scende a zero |
| 4 | Perdita di pressione pilota → La valvola si chiude improvvisamente → Onda d'urto idraulica, scuotimento del braccio |
L’errore ingegneristico principale che innesca la ricerca del controbilanciamento è la scelta di un rapporto pilota eccessivamente aggressivo per un boom flessibile e strutturale:
1. Affondare le cavità del controbilanciamento prima del serraggio:Anche un truciolo di acciaio da 20 micron intrappolato tra la punta dell'otturatore e la sede del collettore causerà una deriva del braccio di 50 mm all'ora. Lavare sempre le forature del collettore secondo gli standard di pulizia ISO 16/14/11.
2. Specificare gli anelli di backup Viton/HNBR per il mantenimento ad alta pressione:Assicurarsi che i pacchetti di guarnizioni del pistone utilizzino anelli di supporto termoplastici anti-estrusione in grado di resistere a un mantenimento statico continuo di oltre 4.000 psi senza micro-strisciamento.
3. Differenziare la contrazione termica dalle perdite reali:Quando si testano macchinari appena parcheggiati, attendere trenta minuti per la stabilizzazione della temperatura dell'olio prima di registrare i parametri di deriva.
4. Installazione di collettori di controbilanciamento con flangia diretta:Evitare valvole montate in linea remota. Il fissaggio del blocco valvola direttamente alle porte della flangia SAE a 4 bulloni sulla canna del cilindro garantisce un feedback pilota rigido e zero rischi di rottura del tubo esterno.
