Protezione dalla corrosione dell'asta del cilindro idraulico: cromo duro, QPQ e nichel-cromo in ambienti difficili

I. Il fallimento: perché un singolo punto di ruggine distrugge un intero sistema idraulico

In ambienti operativi gravosi, la corrosione dell'asta del pistone raramente è solo un difetto estetico. Un singolo microscopico punto di ruggine sull'asta di un cilindro esposta agisce come una lama di rasoio seghettata.

Ogni volta checilindro idraulicorsi ritrae, il cratere ruvido di ossido di ferro taglia direttamente il pulitore dell'asta in poliuretano e la guarnizione di pressione della coppa a U primaria. Entro decine di cicli:

• La guarnizione dello stelo si strappa, provocando perdite visibili di olio idraulico sul terreno.
• Lo sporco abrasivo della strada, i residui salini e l'acqua vengono trascinati oltre il tergicristallo danneggiato direttamente nella canna del cilindro.
• La contaminazione interna dell'olio accelera l'usura della pompa, l'incollamento della bobina della valvola e guasti catastrofici al sistema.

Per le macchine esposte all'aria marina costiera, alle salamoie antigelo autostradali (cloruro di calcio e magnesio) o ai prodotti chimici agricoli acidi, le aste cromate dure del catalogo standard spesso si formano bolle e si forano nell'arco di una sola stagione. Scegliere la giusta metallurgia superficiale è la linea di difesa più conveniente.

---

II. 3 Tecnologie per la superficie delle aste centrali: come funzionano

[ 1. Cromo duro standard ]   ===> Guscio elettrolitico microfessurato (si basa su una barriera superficiale pura)

[ 2. Nitrurazione liquida QPQ ]  ===> Strato di diffusione termica chimica nell'acciaio (nessun rivestimento che si sfalda)

[ 3. Doppio strato nichel-cromo] ===> Barriera di nichel densa e non porosa + strato esterno sacrificale di cromo duro

2.1 Cromatura industriale dura

Il cromo duro standard rimane il punto di riferimento globale per i macchinari industriali per interni e leggeri.

- Il processo: Uno strato di cromo metallico (solitamente spesso da 20 a 30 micron) viene elettrolitico su acciaio al carbonio temprato a induzione e lucidato fino a ottenere una finitura a specchio (Ra da 0,1 a 0,2 micron).

- La realtà microscopica: Tutto il cromo elettrodepositato contiene naturalmente migliaia di microscopiche fratture da stress ("micro-fessure"). In ambienti oleosi asciutti o puliti, queste microfessure trattengono in modo vantaggioso il film di olio lubrificante. Tuttavia, in ambienti chimici aggressivi, gli elettroliti corrosivi filtrano direttamente attraverso le microfessure fino all'acciaio grezzo sottostante. La ruggine fiorisce sotto la cromatura, sollevando la placcatura in scaglie taglienti.

2.2 Nitrurazione liquida QPQ (nitrocarburazione Quench-Polish-Quench)

QPQ non è un rivestimento superficiale che si trova sopra l'acciaio; è un processo di diffusione termochimica che trasforma radicalmente la struttura molecolare esterna dell'acciaio stesso.

- Il processo: La barra di acciaio grezzo viene sottoposta a nitrocarburazione ferritica liquida in un bagno specializzato di sali fusi, seguita da lucidatura meccanica e ossidazione secondaria. Gli atomi di azoto e carbonio si diffondono in profondità nel reticolo dell'acciaio, creando uno "strato composto" di nitruro di ferro estremamente duro (tipicamente profondo da 15 a 25 micron) sostenuto da una zona di diffusione dell'azoto più profonda.

- Vantaggio chiave: Poiché non è presente un guscio elettrolitico separato, il QPQ non può formare bolle, scheggiarsi, staccarsi o sfaldarsi. Inoltre, la densa finitura nera in ossido di ferro sigilla i micropori superficiali, offrendo un'eccezionale resistenza al sale stradale e alla scheggiatura della ghiaia.

2.3 Doppio strato di nichel-cromo (progettato per il settore marittimo e offshore)

Quando le apparecchiature operano direttamente in zone con spruzzi di acqua salata o in impianti di perforazione offshore, il doppio strato di nichel-cromo fornisce la massima protezione galvanica.

- Il processo: Uno strato intermedio di nichel duttile, spesso e privo di pori (da 30 a 50 micron) viene prima galvanizzato sull'acciaio, seguito da uno strato di finitura standard in cromo duro (da 20 a 30 micron).

- Vantaggio chiave: Lo strato di base in nichel puro fornisce una barriera chimica impermeabile e resistente alla corrosione che sigilla completamente il substrato di acciaio. Il rivestimento esterno in cromo garantisce un'elevata durezza superficiale e resistenza ai graffi. Anche se l'acqua salata aggressiva penetra nelle microfessure del cromo, si ferma sulla barriera del nichel senza entrare in contatto con l'acciaio di base.

---

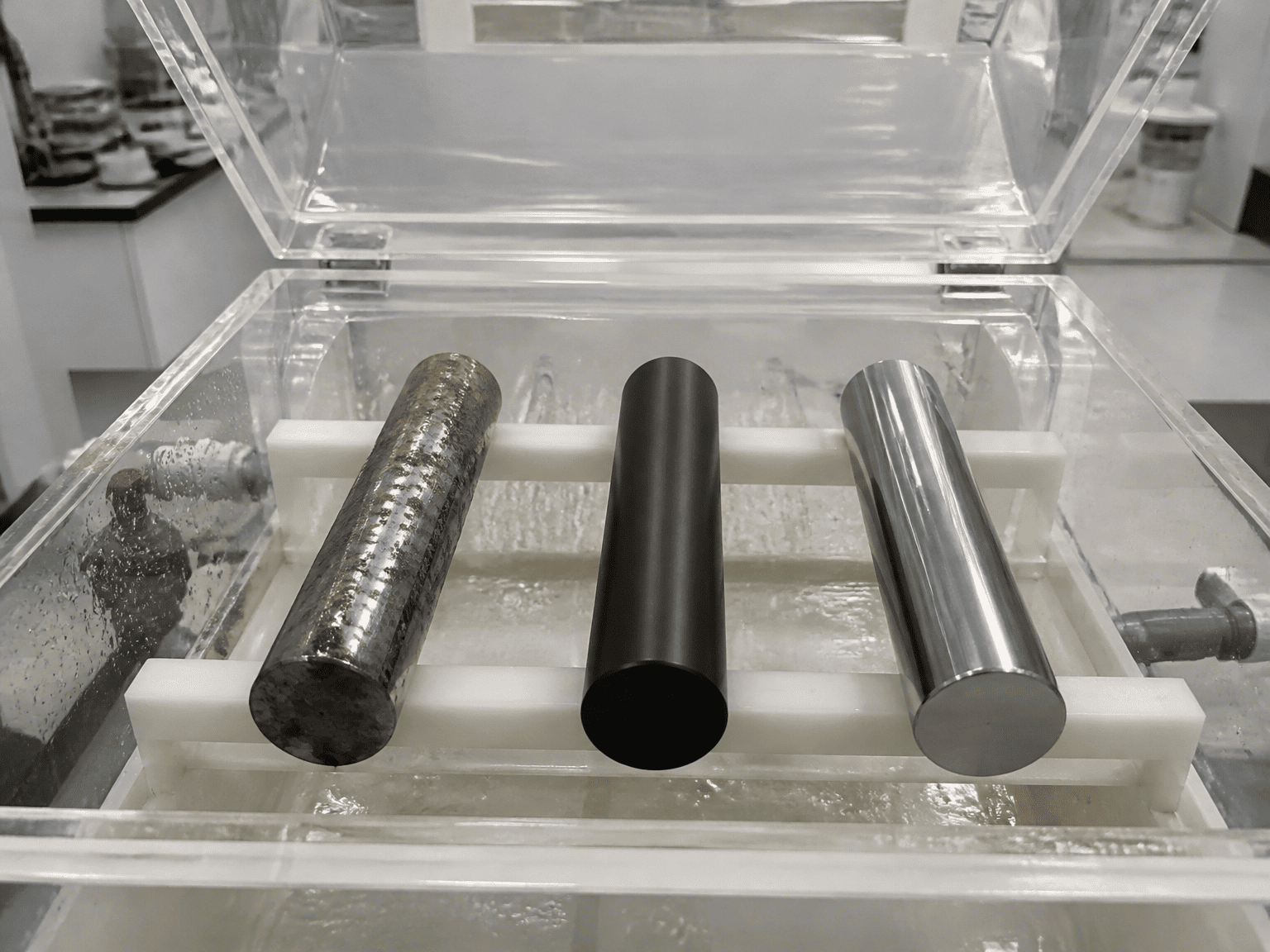

III. Confronto ingegneristico: prestazioni testa a testa

IV. Dove specificare ciascun trattamento: guida pratica alle applicazioni OEM

+-----------------------+------------------------------------+--------------------------------+

|      Chrome standard        |        QPQ Nitrurazione liquida        |      Doppio Nichel-Cromo        |

+-----------------------+------------------------------------+--------------------------------+

| • Automazione industriale interna | • Spazzaneve e spargisale autostradali| • Gru e argani offshore    |

| • Presse stazionarie   | • Serbatoi per l'agricoltura e i fertilizzanti   | • Paranchi per navi portacontainer costiere|

| • Macchine utensili chiuse    | • Caricatori laterali e posteriori per rifiuti       | • Banchine marine nella zona Splash     |

| • Pulire i carrelli elevatori del magazzino | • Trasportatori forestali e di aggregati     | • Attuatori idraulici sottomarini   |

+-----------------------+------------------------------------+--------------------------------+

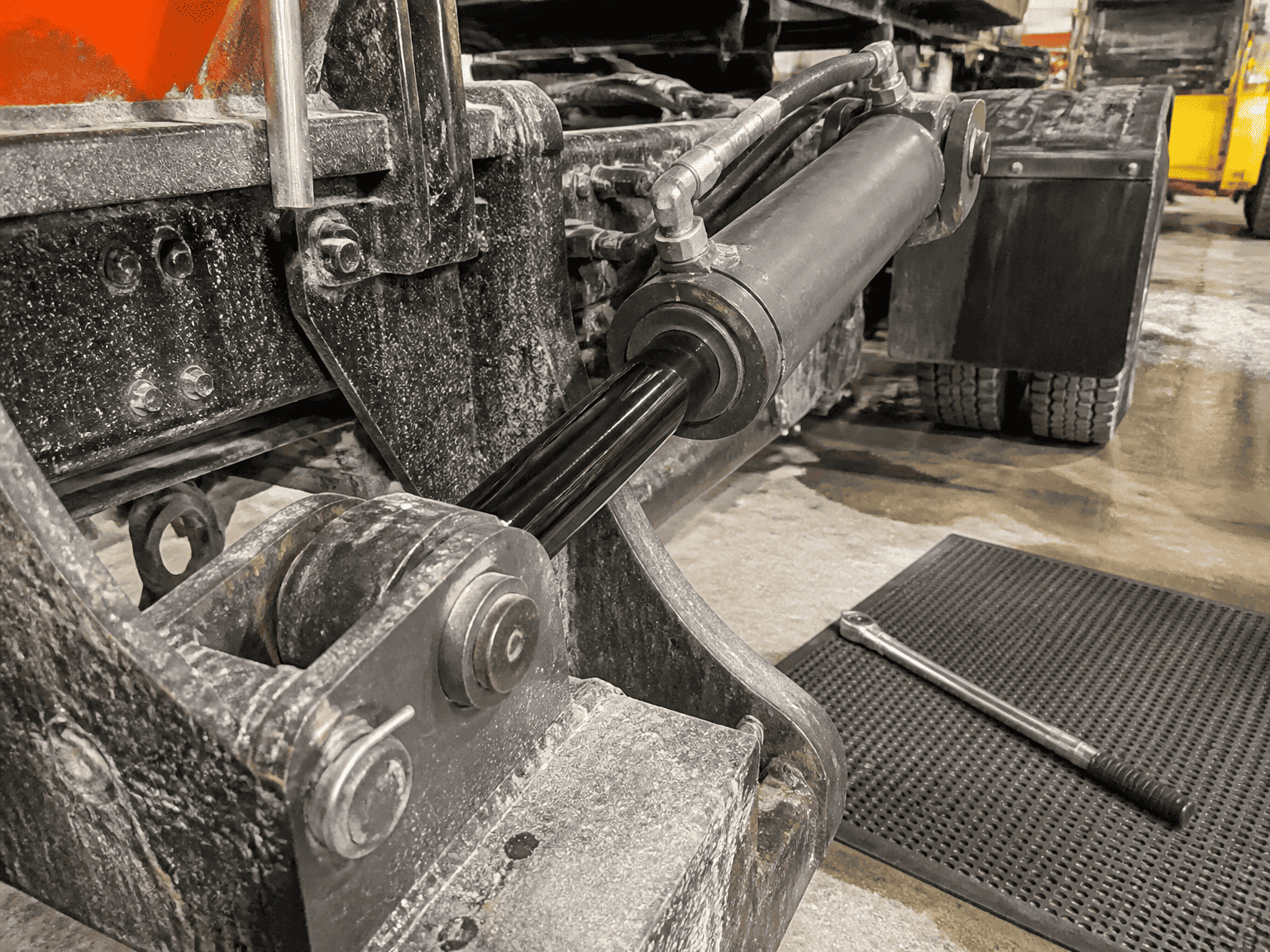

4.1 Spazzaneve, Spargisale e Autocarri Comunali: Scegliete QPQ

I veicoli comunali del servizio invernale attraversano direttamente nuvole pressurizzate di cloruro di calcio liquido e salgemma bagnato. La nebbia salina fa esplodere l'estesocilindro idraulicoasta insieme alla ghiaia stradale ad alta velocità. Lo strato di diffusione unificato e resistente ai trucioli di QPQ previene la vaiolatura localizzata, mentre la sua elegante finitura nera riduce l'abbagliamento solare per il traffico in arrivo.

4.2 Spandiconcime e barre irroratrici agricole: scegliere QPQ

I fertilizzanti a base di azoto liquido e i fanghi di potassio sono notoriamente aggressivi contro il cromo elettrolitico standard. Il QPQ fornisce la passività chimica necessaria per sopravvivere all'esposizione chimica stagionale senza grippare le guarnizioni della ghiandola.

4.3 Paranchi marini, banchine costiere e impianti offshore: scegli Nichel-Cromo

Nelle zone marine in cui le apparecchiature sono permanentemente esposte alla nebbia oceanica e agli spruzzi delle maree, il doppio strato di nichel-cromo è lo standard globale riconosciuto. Il maggiore investimento iniziale è compensato dalla prevenzione di perdite idrauliche offshore e di costosi tempi di fermo delle navi.

---

V. 3 Dettagli di produzione critici che gli ingegneri OEM devono richiedere

1. Tempra ad induzione del materiale base:Indipendentemente dal rivestimento, i cilindri mobili soggetti a deflessione laterale e impatto di pietre devono essere temprati a induzione ad una profondità compresa tra 1,5 e 3,0 mm (HRC da 52 a 58). Ciò impedisce lo "schiacciamento del guscio d'uovo", dove il metallo morbido del nucleo cede sotto una superficie dell'asta non indurita sotto carichi puntuali.

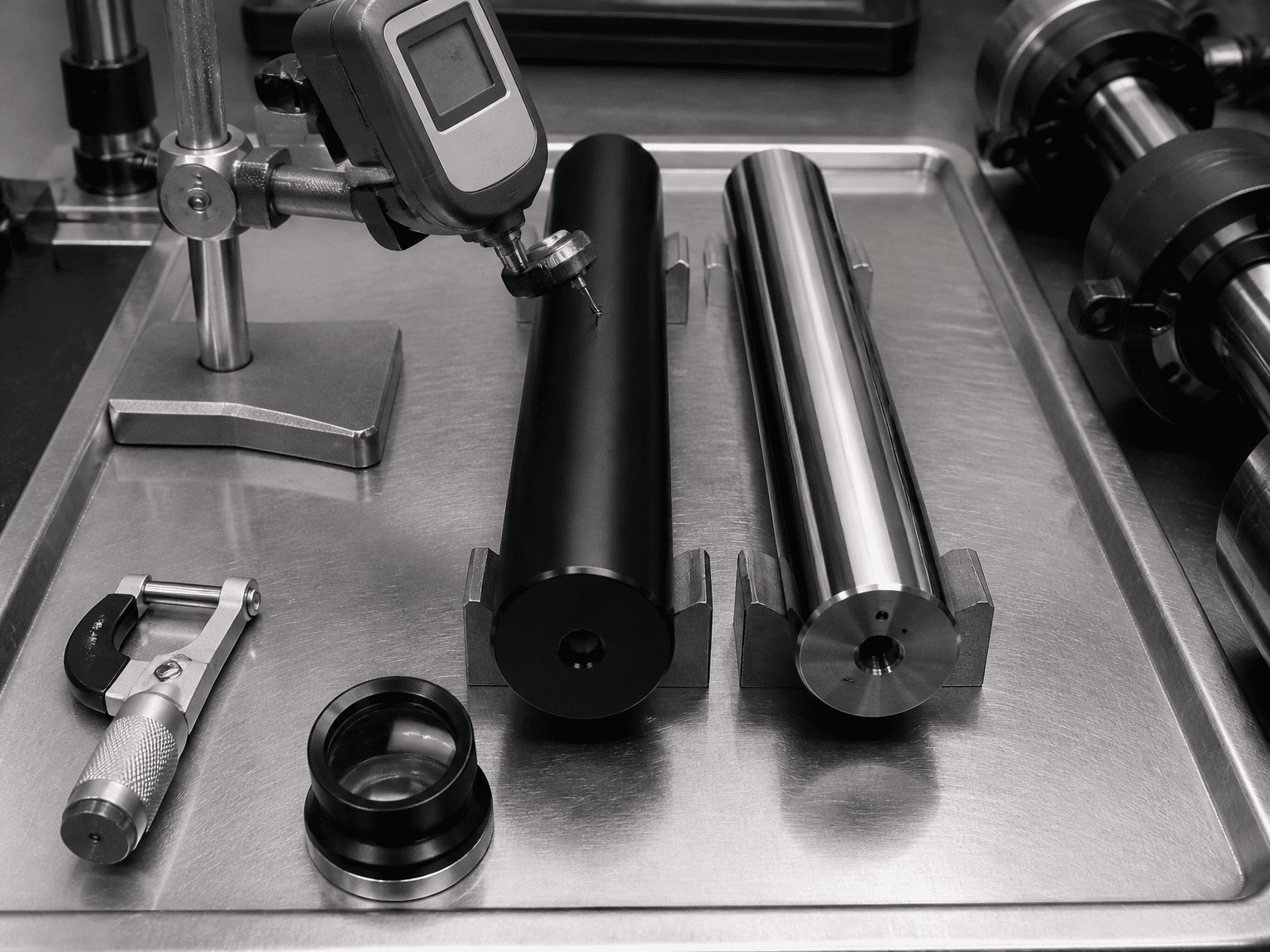

2. Controllo della rugosità superficiale (Ra da 0,1 a 0,2 µm):Una lucidatura eccessiva di un'asta (Ra inferiore a 0,05 µm) priva la tenuta della lubrificazione del limite, provocando stridii e usura prematura della tenuta. La sottolucidatura (Ra superiore a 0,3 µm) taglia il labbro della tenuta. È essenziale una microfinitura a tratteggio incrociato controllato.
3. Verifica dei test certificati ASTM B117:Richiedi rapporti sui test di nebbia salina di laboratori di terze parti o di fabbrica con valutazioni di corrosione ISO 10289 documentate invece di accettare vaghe affermazioni di marketing come "resistente agli agenti atmosferici".

---

⭐⭐⭐VI. Limiti tecnici e limitazione di responsabilità sulla metallurgia

Le valutazioni delle prestazioni di corrosione a cui si fa riferimento in questa guida si basano su test di laboratorio in nebbia salina neutra standard ASTM B117. La durata di servizio sul campo può variare a seconda delle concentrazioni chimiche locali, dei cicli di abrasione meccanica, dell'esposizione ai raggi ultravioletti e dei protocolli di lavaggio della flotta.

---

VII. Consultare HCIC per cilindri idraulici resistenti alla corrosione

HCIC produce cilindri idraulici personalizzati di precisione progettati con cromo duro temprato a induzione, nitrurazione liquida QPQ e aste in nichel-cromo di grado marino per costruttori di apparecchiature in tutto il mondo.
